双轨式麻醉联合套针

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620913650.X
申请日：	20160822
申请（专利权）人：	[江苏省华星医疗器械实业有限公司]
地址：	江苏省扬州市广陵区头桥镇通达路328号
发明人：	[李业中]
主分类号：	A61B17/34
公开（公告）号：	CN206295375U
公开（公告）日：	20170704
代理机构：	苏州广正知识产权代理有限公司
代理人：	[徐萍]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206295375U （45）授权公告日 20170704



（21）申请号 CN201620913650.X   （22）申请日 20160822   （73）专利权人 [江苏省华星医疗器械实业有限公司]   地址 江苏省扬州市广陵区头桥镇通达路328号   （72）发明人 [李业中]   （74）专利代理机构 苏州广正知识产权代理有限公司         代理人 [徐萍]
（54）实用新型名称      双轨式麻醉联合套针
（57）摘要      本实用新型公开了一种双轨式麻醉联合套针，包括：针座和针体，所述针体的截面呈圆形，所述针体内部设置有硬膜外麻醉导管管腔和腰麻穿刺针管腔，所述硬膜外麻醉导管管腔、腰麻穿刺针管腔均与针体的外圆偏心设置，所述针体的下端具有一个圆锥形穿刺头，所述圆锥形穿刺头的内部开设有一个朝背离腰麻穿刺针管腔方向弯曲的弧形内孔，所述弧形内孔与硬膜外麻醉导管管腔匹配连通，所述弧形内孔从圆锥形穿刺头的侧面上穿出，所述圆锥形穿刺头上还开设有一个与腰麻穿刺针管腔相通的竖直内孔，所述竖直内孔从圆锥形穿刺头的侧面上穿出。通过上述方式，本实用新型结构简单合理，能够使麻醉导管与腰麻穿刺针有效分离，另外还具有极佳的穿刺性能。



权 利 要 求 书

1.一种双轨式麻醉联合套针，其特征在于，包括：针座和针体，所述针体的截面呈圆形， 所述针体内部设置有硬膜外麻醉导管管腔和腰麻穿刺针管腔，所述针座上形成有对应的麻 醉导管进口和腰麻穿刺针进口，所述硬膜外麻醉导管管腔、腰麻穿刺针管腔均与针体的外 圆偏心设置，所述针体的下端具有一个圆锥形穿刺头，所述圆锥形穿刺头的内部开设有一 个朝背离腰麻穿刺针管腔方向弯曲的弧形内孔，所述弧形内孔与硬膜外麻醉导管管腔匹配 连通，所述弧形内孔从圆锥形穿刺头的侧面上穿出，所述圆锥形穿刺头上还开设有一个与 腰麻穿刺针管腔相通的竖直内孔，所述竖直内孔从圆锥形穿刺头的侧面上穿出。

2.根据权利要求1所述的双轨式麻醉联合套针，其特征在于，所述圆锥形穿刺头的底面 面积与针体的截面面积相同。

3.根据权利要求1所述的双轨式麻醉联合套针，其特征在于，所述圆锥形穿刺头与针体 为整体式结构。



说 明 书

双轨式麻醉联合套针

技术领域

本实用新型涉及医疗器械技术领域，特别是涉及一种双轨式麻醉联合套针。

背景技术

目前，联合腰麻硬膜外麻醉集中了腰麻和硬膜外麻醉的优点，起效快，肌松完全， 近十余年来在国内外得到了深入的研究和广泛的应用。中国专利申请201220615080.8公开 一种双轨式麻醉联合套针，这种套针存在以下缺点：1、第一针体与第二针体之间采用粘结 方式连接，可能产生剥离，另外也增大的针体的截面，增加穿刺难度；2、第一针体底部设置 的弧形结构虽然使得麻醉导管与腰麻穿刺针分离，但也增加了穿刺头的整体截面，在一定 程度上影响了穿刺的顺利进行。

实用新型内容

本实用新型主要解决的技术问题是提供一种双轨式麻醉联合套针，结构简单合 理，能够使麻醉导管与腰麻穿刺针有效分离，另外还具有极佳的穿刺性能。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种双轨式麻醉 联合套针，包括：针座和针体，所述针体的截面呈圆形，所述针体内部设置有硬膜外麻醉导 管管腔和腰麻穿刺针管腔，所述针座上形成有对应的麻醉导管进口和腰麻穿刺针进口，所 述硬膜外麻醉导管管腔、腰麻穿刺针管腔均与针体的外圆偏心设置，所述针体的下端具有 一个圆锥形穿刺头，所述圆锥形穿刺头的内部开设有一个朝背离腰麻穿刺针管腔方向弯曲 的弧形内孔，所述弧形内孔与硬膜外麻醉导管管腔匹配连通，所述弧形内孔从圆锥形穿刺 头的侧面上穿出，所述圆锥形穿刺头上还开设有一个与腰麻穿刺针管腔相通的竖直内孔， 所述竖直内孔从圆锥形穿刺头的侧面上穿出。

在本实用新型一个较佳实施例中，所述圆锥形穿刺头的底面面积与针体的截面面 积相同。

在本实用新型一个较佳实施例中，所述圆锥形穿刺头与针体为整体式结构。

本实用新型的有益效果是：本实用新型双轨式麻醉联合套针，结构简单合理，能够 使麻醉导管与腰麻穿刺针有效分离，另外还具有极佳的穿刺性能。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需 要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实 施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图 获得其它的附图，其中：

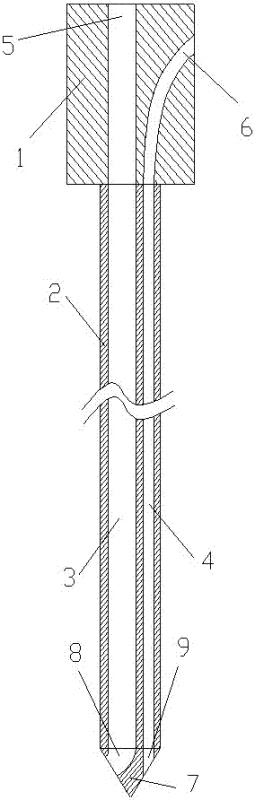

图1是本实用新型双轨式麻醉联合套针一较佳实施例的结构示意图。

附图中各部件的标记如下：1、针座，2、针体，3、硬膜外麻醉导管管腔，4、腰麻穿刺 针管腔，5、麻醉导管进口，6、腰麻穿刺针进口，7、圆锥形穿刺头，8、弧形内孔，9、竖直内孔。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的 实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施 例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于 本实用新型保护的范围。

请参阅图1，本实用新型实施例包括：

一种双轨式麻醉联合套针，包括：针座1和针体2，所述针体2的截面呈圆形，所述针 体2内部设置有硬膜外麻醉导管管腔3和腰麻穿刺针管腔4，所述针座上形成有对应的麻醉 导管进口5和腰麻穿刺针进口6，所述硬膜外麻醉导管管腔3、腰麻穿刺针管腔4均与针体的 外圆偏心设置，所述针体的下端具有一个圆锥形穿刺头7，使得穿刺更容易。

所述圆锥形穿刺头7的内部开设有一个朝背离腰麻穿刺针管腔方向弯曲的弧形内 孔8，所述弧形内孔8与硬膜外麻醉导管管腔匹配连通，所述弧形内孔8从圆锥形穿刺头7的 侧面上穿出，使用时麻醉导管从硬膜外麻醉导管管腔穿进，从弧形内孔8穿出，从而使得麻 醉导管与腰麻穿刺针有效分离。

所述圆锥形穿刺头7上还开设有一个与腰麻穿刺针管腔相通的竖直内孔9，所述竖 直内孔9从圆锥形穿刺头7的侧面上穿出，使用时腰麻穿刺针从腰麻穿刺针管腔4穿进，从竖 直内孔9穿出。

本实用新型通过圆锥形穿刺头7的设置，以及圆锥形穿刺头7上的弧形内孔8和竖 直内孔9，既能够使麻醉导管与腰麻穿刺针有效分离，又具有极佳的穿刺性能，使用效果好。

优选的，所述圆锥形穿刺头7的底面面积与针体的截面面积相同。

优选的，所述圆锥形穿刺头7与针体为整体式结构。

本实用新型的有益效果是：本实用新型双轨式麻醉联合套针，结构简单合理，能够 使麻醉导管与腰麻穿刺针有效分离，另外还具有极佳的穿刺性能。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是 利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相 关的技术领域，均同理包括在本实用新型的专利保护范围内。



说 明 书 附 图



图1
