申请号：	CN201721381767.9
申请日：	20171025
申请（专利权）人：	[兰州大学第二医院]
地址：	甘肃省兰州市临夏路萃英门82号
发明人：	[白武民, 王迎斌, 张双银, 郝伟]
主分类号：	B65D25/02
公开（公告）号：	CN207360834U
公开（公告）日：	20180515
代理机构：	西安尚睿致诚知识产权代理事务所（普通合伙）
代理人：	[何凯英]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207360834U （45）授权公告日 20180515



（21）申请号 CN201721381767.9   （22）申请日 20171025   （73）专利权人 [兰州大学第二医院]   地址 甘肃省兰州市临夏路萃英门82号   （72）发明人 [白武民, 王迎斌, 张双银, 郝伟]   （74）专利代理机构 西安尚睿致诚知识产权代理事务所（普通合伙）         代理人 [何凯英]
（54）实用新型名称      一种麻醉科多功能药剂存放盒
（57）摘要      本实用新型公开了一种麻醉科多功能药剂存放盒，包括护理盒本体，所述护理盒本体包括主盒体和盖体；所述主盒体内还设有一避光套盒；所述避光套盒包括第一盒体和第二盒体，所述第二盒体插设在所述第一盒体外侧壁的控制底座上的电极座上；所述第一盒体和第二盒体均为避光材料制成；所述控制底座内置微型处理器和电源；所述第一盒体和第二盒体内均设有温度传感器和电子恒温器，其实时温度显示在所述第一盒体的盒盖顶面的触摸显示屏上；本实用新型提供了一种麻醉科多功能药剂存放盒，可用于存放麻醉药剂以及多次注射的麻醉药剂注射器；还用于存放麻醉器械；从而改善麻醉剂的存放环境。



权 利 要 求 书

1.一种麻醉科多功能药剂存放盒，包括护理盒本体，其特征在于：

所述护理盒本体包括主盒体和盖体；所述主盒体内还设有一避光套盒；

所述避光套盒包括第一盒体和第二盒体，所述第二盒体插设在所述第一盒体外侧壁的 控制底座上的电极座上；

所述第一盒体和第二盒体均为避光材料制成；

所述控制底座内置微型处理器和电源；所述第一盒体和第二盒体内均设有温度传感器 和电子恒温器，其实时温度显示在所述第一盒体的盒盖顶面的触摸显示屏上；所述电子恒 温器、温度传感器、电极座以及触摸显示屏分别与所述微型处理器电连接；

所述第一盒体和第二盒体之间的数据传输通过无线收发器进行；

所述第一盒体内设有麻醉剂存放槽；所述第二盒体内设有注射筒卡槽和麻醉剂卡槽。

2.根据权利要求1所述的一种麻醉科多功能药剂存放盒，其特征在于：

所述第二盒体的底部设有与所述电极座配合连接的凹槽，该凹槽内壁设有与电极座上 的电极相接通的电极圈；

所述电极座内的电极开关和总开关设于所述第一盒体的盒盖上。

3.根据权利要求2所述的一种麻醉科多功能药剂存放盒，其特征在于：

还包括电子锁和指纹识别器；

所述电子锁为两个，其分别设于第一盒体与其对应的盒盖的连接处以及第二盒体与其 对应的盒盖的连接处；

所述指纹识别器设于第一盒体的盒盖上；

所述指纹识别器和电子锁分别与微型处理器电连接。

4.根据权利要求3所述的一种麻醉科多功能药剂存放盒，其特征在于：

所述第二盒体内还设有电子消毒器，所述电子消毒器与所述微处理器电连接；

所述电子消毒器为紫外线消毒灯；其设于第二盒体的盒盖内；所述电子消毒器的开关 设于所述第二盒体的盒盖上。

5.根据权利要求4所述的一种麻醉科多功能药剂存放盒，其特征在于：

还包括注射器卡槽、喉镜卡槽以及备用物品存放槽；其内用于放置注射器多个、喉镜多 个以及备用物品若干个。

6.根据权利要求5所述的一种麻醉科多功能药剂存放盒，其特征在于：

所述电源为充电电池，其充电口设于第一盒体的左侧壁上，所述主盒体的左侧壁相对 所述充电口的位置设有一门体，所述门体通过合页连接。

7.根据权利要求6所述的一种麻醉科多功能药剂存放盒，其特征在于：

所述盖体相对所述触摸显示屏的位置设有一透明窗。

8.根据权利要求7所述的一种麻醉科多功能药剂存放盒，其特征在于：

所述第一盒体和第二盒体分别与其对应的盒盖以及主盒体和盖体之间分别设有通过 合页轴连接；第一盒体和第二盒体的避光材料采用避光不透明的红、紫、黄、绿、蓝、白、黑或 其复色塑料制作。



说 明 书

一种麻醉科多功能药剂存放盒

技术领域

本实用新型涉及医疗技术领域，特别是涉及一种麻醉科多功能药剂存放盒。

背景技术

麻醉药品是指具有一定依赖性潜力的药品，麻醉药品正常使用有利健康。医院里 的使用和贮存麻醉药品应严格管理。

医务人员在对病人进行麻醉时，需要用到多种麻醉用具，而当医务人员外出执行 紧急任务时大量麻醉设备不方便携带，普通工具储存运输麻醉设施时容易造成麻醉设施的 损坏，给医务人员的工作造成困难，而麻醉剂的保存条件要求比较严格，如不严格保存容易 导致麻醉剂失效，对不能给人实行麻醉时造成不可逆转的后果，从而给医务人员带来了极 大的工作难度。

有的麻醉药需要严格的保存条件，在避光恒温下保存；同时，有的麻醉药剂需要多 次注射，故麻醉剂以及处于注射筒内分次注射的麻醉剂的保存问题严重困扰医护人员。

综上所述，目前亟需设计一种克服上述技术问题的麻醉科多功能药剂存放盒。

实用新型内容

本实用新型提供了一种麻醉科多功能药剂存放盒，可用于存放麻醉药剂以及多次 注射的麻醉药剂注射器；还用于存放麻醉器械；从而改善麻醉剂的存放环境。

为了实现上述目的，本实用新型采取的技术方案是：一种麻醉科多功能药剂存放 盒，包括护理盒本体，

所述护理盒本体包括主盒体和盖体；所述主盒体内还设有一避光套盒；

所述避光套盒包括第一盒体和第二盒体，所述第二盒体插设在所述第一盒体外侧 壁的控制底座上的电极座上；

所述第一盒体和第二盒体均为避光材料制成；

所述控制底座内置微型处理器和电源；所述第一盒体和第二盒体内均设有温度传 感器和电子恒温器，其实时温度显示在所述第一盒体的盒盖顶面的触摸显示屏上；所述电 子恒温器、温度传感器、电极座以及触摸显示屏分别与所述微型处理器电连接；

所述第一盒体和第二盒体之间的数据传输通过无线收发器进行；

所述第一盒体内设有麻醉剂存放槽；所述第二盒体内设有注射筒卡槽和麻醉剂卡 槽。

如上所述的一种麻醉科多功能药剂存放盒，其中，所述第二盒体的底部设有与所 述电极座配合连接的凹槽，该凹槽内壁设有与电极座上的电极相接通的电极圈；

所述电极座内的电极开关和总开关设于所述第一盒体的盒盖上。

如上所述的一种麻醉科多功能药剂存放盒，其中，还包括电子锁和指纹识别器；

所述电子锁为两个，其分别设于第一盒体与其对应的盒盖的连接处以及第二盒体 与其对应的盒盖的连接处；

所述指纹识别器设于第一盒体的盒盖上；

所述指纹识别器和电子锁分别与微型处理器电连接。

如上所述的一种麻醉科多功能药剂存放盒，其中，所述第二盒体内还设有电子消 毒器，所述电子消毒器与所述微处理器电连接；

所述电子消毒器为紫外线消毒灯；其设于第二盒体的盒盖内；所述电子消毒器的 开关设于所述第二盒体的盒盖上。

如上所述的一种麻醉科多功能药剂存放盒，其中，还包括注射器卡槽、喉镜卡槽以 及备用物品存放槽；其内用于放置注射器多个、喉镜多个以及备用物品若干个。

如上所述的一种麻醉科多功能药剂存放盒，其中，所述电源为充电电池，其充电口 设于第一盒体的左侧壁上，所述主盒体的左侧壁相对所述充电口的位置设有一门体，所述 门体通过合页连。

如上所述的一种麻醉科多功能药剂存放盒，其中，所述盖体相对所述触摸显示屏 的位置设有一透明窗。

如上所述的一种麻醉科多功能药剂存放盒，其中，所述第一盒体和第二盒体分别 与其对应的盒盖以及主盒体和盖体之间分别设有通过合页轴连接；第一盒体和第二盒体的 避光材料采用避光不透明的红、紫、黄、绿、蓝、白、黑或其复色等塑料制作。

与现有技术相比，本实用新型产生的有益效果主要体现在：

1、本实用新型的一种麻醉科多功能药剂存放盒，将麻醉剂与麻醉所需物品统一存 放，避免临时准备；同时麻醉剂的保存遵循避光恒温的原则；

2、本实用新型的一种麻醉科多功能药剂存放盒，可满足多次注射的麻醉剂的保存 以及消毒；

3、本实用新型的一种麻醉科多功能药剂存放盒，各个电子元件组合构成智能温度 控制系统，能够冷却麻醉剂，使其保存的更好。

附图说明

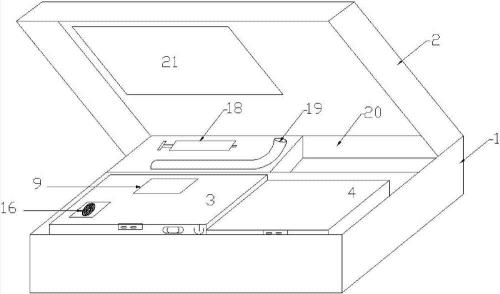

图1是本实用新型的一种麻醉科多功能药剂存放盒的结构示意图。

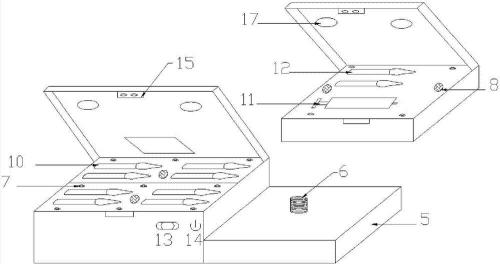

图2是本实用新型的一种麻醉科多功能药剂存放盒的避光套盒的结构示意图。

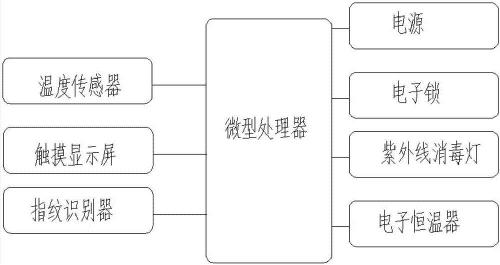

图3是本实用新型的一种麻醉科多功能药剂存放盒的原理框图。

附图标记说明：

1、主盒体 2、盖体 3、第一盒体

4、第二盒体 5、控制底座 6、电极座

7、温度传感器 8、电子恒温器 9、触摸显示屏

10、麻醉剂存放槽 11、注射筒卡槽 12、麻醉剂卡槽

13、电极开关 14、总开关 15、电子锁

16、指纹识别器 17、紫外线消毒灯 18、注射器卡槽

19、喉镜卡槽 20、备用物品存放槽 21、透明窗

具体实施方式

为了便于理解本实用新型的目的、技术方案及其效果，现将结合实施例对本实用 新型做进一步详细阐述。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，包括护理盒 本体，所述护理盒本体包括主盒体1和盖体2；所述主盒体1内还设有一避光套盒；所述避光 套盒包括第一盒体3和第二盒体4，所述第二盒体4插设在所述第一盒体3外侧壁的控制底座 5上的电极座6上；所述第一盒体3和第二盒体4均为避光材料制成；所述控制底座5内置微型 处理器和电源；所述第一盒体3和第二盒体4内均设有温度传感器7和电子恒温器8，其实时 温度显示在所述第一盒体3的盒盖顶面的触摸显示屏9 上；所述第一盒体3和第二盒体4之 间的数据传输通过无线收发器进行；所述电子恒温器8、温度传感器7、电极座6以及触摸显 示屏9分别与所述微型处理器电连接；所述第一盒体3内设有麻醉剂存放槽10；所述第二盒 体4内设有注射筒卡槽11和麻醉剂卡槽12。

本实用新型的一种麻醉科多功能药剂存放盒，在使用的时候，医护人员可将需要 恒温以及避光处理的麻醉剂统一放置在第一盒体3内；根据需要设置相应的保存温度；若该 麻醉药剂需要多次注射，待依次注射后，其药剂以及注射筒均可放置在第二盒体4内；该第 二盒体4可在注射的时候从第二盒体4的控制底座5上取下来；用完后插在控制底座5上即 可；满足多用途的需求。第一盒体3和第二盒体4内均设有一套温感系统和恒温控制系统，其 二者之间的数据交换通过无线收发器进行；同时，第一盒体3为第二盒体4提供电能。

本实用新型的一种麻醉科多功能药剂存放盒，其中的电子恒温器8属于现有技术 领域中常见的恒温器，将其应用在本专利中，故在此不再赘述其原理。

本实用新型的一种麻醉科多功能药剂存放盒，由于麻醉剂的使用不同，故第二盒 体 4特为多次使用的麻醉剂的保存设置。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，所述第二盒 体4的底部设有与所述电极座6配合连接的凹槽，该凹槽内壁设有与电极座6上的电极相接 通的电极圈；所述电极座6内的电极开关13和总开关14设于所述第一盒体3的盒盖上。

本实用新型的一种麻醉科多功能药剂存放盒，所述第二盒体4插在电极座6上后， 其电路接通，但是需要配合打开其电极开关13方可正式通电。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，还包括电子 锁15和指纹识别器16；所述电子锁15为两个，其分别设于第一盒体3与其对应的盒盖的连接 处以及第二盒体4与其对应的盒盖的连接处；所述指纹识别器16设于第一盒体3的盒盖上； 所述指纹识别器16和电子锁15分别与微型处理器电连接。

本实用新型的一种麻醉科多功能药剂存放盒，由于麻醉药品的特殊性，故需要设 置指纹识别器16以及电子锁15来确保其安全性。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，所述第二盒 体4内还设有电子消毒器，所述电子消毒器与所述微处理器电连接；所述电子消毒器为紫外 线消毒灯17；其设于第二盒体4的盒盖内；所述电子消毒器的开关设于所述第二盒体4的盒 盖上。

本实用新型的一种麻醉科多功能药剂存放盒，由于第二盒体4内出版存放的是使 用过的注射筒或麻醉剂，故其保存的过程中需要消毒处理。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，还包括注射 器卡槽18、喉镜卡槽19以及备用物品存放槽20；其内用于放置注射器多个、喉镜多个以及备 用物品若干个。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，所述电源为 充电电池，其充电口设于第一盒体3的左侧壁上，所述主盒体1的左侧壁相对所述充电口的 位置设有一门体，所述门体通过合页连接。

本实用新型的一种麻醉科多功能药剂存放盒，所述电源为充电电池，其充电的时 候从主盒体1的侧壁插上电源为其充电即可。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，所述盖体 2 相对所述触摸显示屏9的位置设有一透明窗21；便于观察盒体内的温度参数。

如图1、图2和图3所示，本实用新型的一种麻醉科多功能药剂存放盒，所述第一盒 体3和第二盒体4分别与其对应的盒盖以及主盒体1和盖体2之间分别设有通过合页轴连接； 第一盒体3和第二盒体4的避光材料采用避光不透明的红、紫、黄、绿、蓝、白、黑或其复色等 塑料制作。

上面结合实施例对本实用新型做了进一步的叙述，但本实用新型并不限于上述实 施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨 的前提下做出各种变化。



说 明 书 附 图



图1



图2



图3
