一种用于超声引导穿刺的隔离装置

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201621357787.8
申请日：	20161212
申请（专利权）人：	[权哲峰]
地址：	北京市丰台区右安门外西头条8号，北京佑安医院
发明人：	[权哲峰]
主分类号：	A61B17/34
公开（公告）号：	CN206761744U
公开（公告）日：	20171219
代理机构：	北京联瑞联丰知识产权代理事务所（普通合伙）
代理人：	[张清彦]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206761744U （45）授权公告日 20171219



（21）申请号 CN201621357787.8   （22）申请日 20161212   （73）专利权人 [权哲峰]   地址 北京市丰台区右安门外西头条8号，北京佑安医院   （72）发明人 [权哲峰]   （74）专利代理机构 北京联瑞联丰知识产权代理事务所（普通合伙）         代理人 [张清彦]
（54）实用新型名称      一种用于超声引导穿刺的隔离装置
（57）摘要      本实用新型公开了一种用于超声引导穿刺的隔离装置，包括超声探头，超声探头外部设有与探头平面垂直的显影线。本实用新型在超声探头外部设置与探头平面垂直的显影线，隔离超声探头和接触物，在超声图里显示，穿刺针与显影线位置相对应，从而能够判断出穿刺针的位置，解决了无法判断穿刺针位置的缺陷，大大提高了超声引导下的穿刺成功率。



权 利 要 求 书

1.一种用于超声引导穿刺的隔离装置，包括超声探头，其特征在于：所述超声探头外部 设有与探头平面垂直的显影线。
2.根据权利要求1所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述显影线 采用医用无影线构成。
3.根据权利要求1所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述显影线 缠绕固定在所述超声探头上。
4.根据权利要求1所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述显影线 通过胶水黏贴在所述超声探头上。
5.根据权利要求1所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述显影线 通过固定器固定在所述超声探头上，所述固定器与所述探头平面平行固定在所述超声探头 上。
6.根据权利要求5所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述固定器 采用塑料线条构成，所述固定器缠绕在所述超声探头上。
7.根据权利要求6所述的一种用于超声引导穿刺的隔离装置，其特征在于：所述显影线 热压固定在所述固定器上。

说 明 书

一种用于超声引导穿刺的隔离装置
技术领域
本实用新型涉及超声技术领域，特别是指一种用于超声引导穿刺的隔离装置。
背景技术
目前超声引导下血管穿刺可分为平面内、平面外方法，而目前研究显示平面外方 法显著优于平面内方法，因此，目前临床上超声引导下血管穿刺最常用平面外方法。但平面 内方法自身也存在缺点。平面外方式的不足之处在于超声平面内无法准确定位针尖的位 置。因此，目前其首次穿刺成功率并不太高。
实用新型内容
本实用新型提出一种用于超声引导穿刺的隔离装置，解决了现有技术中超声平面 内无法准确定位针尖的位置导致首次穿刺成功率不高的问题。
本实用新型的技术方案是这样实现的：
一种用于超声引导穿刺的隔离装置，包括超声探头，所述超声探头外部设有与探 头平面垂直的显影线。
进一步的，所述显影线采用医用无影线构成。
进一步的，所述显影线缠绕固定在所述超声探头上。
进一步的，所述显影线通过胶水黏贴在所述超声探头上。
进一步的，所述显影线通过固定器固定在所述超声探头上，所述固定器与所述探 头平面平行固定在所述超声探头上。
进一步的，所述固定器采用塑料线条构成，所述固定器缠绕在所述超声探头上。
进一步的，所述显影线热压固定在所述固定器上。
本实用新型的有益效果在于：在超声探头外部设置与探头平面垂直的显影线，隔 离超声探头和接触物，在超声图里显示，穿刺针与显影线位置相对应，从而能够判断出穿刺 针的位置，解决了无法判断穿刺针位置的缺陷，大大提高了超声引导下的穿刺成功率。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前 提下，还可以根据这些附图获得其他的附图。
图1为本实用新型一种用于超声引导穿刺的隔离装置一个实施例的结构示意图；

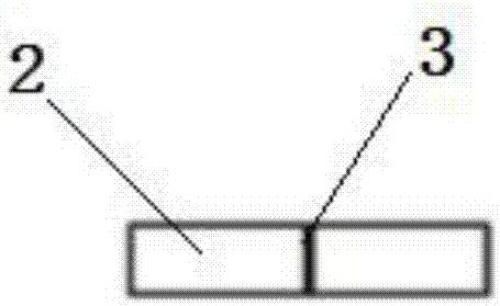

图2为探头平面的结构示意图。
图中，1-超声探头；2-探头平面；3-显影线；4-固定器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1和图2所示，本实用新型提出了一种用于超声引导穿刺的隔离装置，包括超 声探头1，超声探头1外部设有与探头平面2垂直的显影线3。本实用新型在超声探头1外部设 置与探头平面2垂直的显影线3，用于隔离超声探头1和接触物，在超声图里显示，穿刺针与 显影线3位置相对应，从而能够判断出穿刺针的位置，解决了无法判断穿刺针位置的缺陷， 大大提高了超声引导下的穿刺成功率。
具体的，显影线3垂直于超声探头1的长轴，与超声探头1的探头平面2垂直。在实施 过程中，显影线3在超声图里显示黑色直线。
显影线3采用医用无影线构成。显影线3还可采用其他柔性无害材质构成。
显影线3缠绕固定在超声探头1上。具体的，显影线3按照与探头平面2垂直的方向 缠绕在超声探头1上。
显影线3通过胶水黏贴在超声探头1上。显影线3的长度超过探头平面2的宽度，一 般其长度可为探头平面2的2-3倍。
显影线3通过固定器4固定在超声探头1上，固定器4与探头平面2平行固定在超声 探头1上。
固定器4采用不易变形的塑料线条构成，固定器4缠绕在超声探头1上。具体的，可 以在超声探头1上设置一圈凹槽，固定器4固定在凹槽内部，为了防止固定器4在凹槽内部滑 动脱落，可将凹槽底部设置成锯齿状。锯齿尖与固定器4的接触点的个数为5或7个，其间隔 为固定器4横截面周长的1/8或1/12。
显影线3热压固定在固定器4上。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本 实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型 的保护范围之内。

说 明 书 附 图


图1

图2
