一种改良型双腔管

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720097298.1
申请日：	20170125
申请（专利权）人：	[上海市肺科医院]
地址：	上海市杨浦区政民路507号
发明人：	[崔江涛]
主分类号：	A61M25/10
公开（公告）号：	CN206979818U
公开（公告）日：	20180209
代理机构：	上海天翔知识产权代理有限公司
代理人：	[吕伴]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206979818U （45）授权公告日 20180209



（21）申请号 CN201720097298.1   （22）申请日 20170125   （73）专利权人 [上海市肺科医院]   地址 上海市杨浦区政民路507号   （72）发明人 [崔江涛]   （74）专利代理机构 上海天翔知识产权代理有限公司         代理人 [吕伴]
（54）实用新型名称      一种改良型双腔管
（57）摘要      本实用新型公开了一种改良型双腔管，其特征在于，包括长呼吸管和沿其轴向滑动设置在其一侧的短呼吸管，在所述长呼吸管靠近呼吸道的下部的外周面上包覆有第一环形气囊，在所述长呼吸管的中部与短呼吸管相背的外周面上包覆有半环形气囊，在所述短呼吸管的中部的外周面上包覆有与半环形气囊相对应的第二环形气囊，该改良型双腔管还包括一锁紧在短呼吸管与长呼吸管上部且能够有效的防止长呼吸管相对于短呼吸管进行轴向以及径向移动的锁扣。本实用新型不需再次插管，避免再次插管给病人带来的损伤，减少再次插管的风险。



权 利 要 求 书

1.一种改良型双腔管，其特征在于，包括长呼吸管和沿其轴向滑动设置在其一侧的短 呼吸管，在所述长呼吸管靠近呼吸道的下部的外周面上包覆有第一环形气囊，在所述长呼 吸管的中部与短呼吸管相背的外周面上包覆有半环形气囊，在所述短呼吸管的中部的外周 面上包覆有与半环形气囊相对应的第二环形气囊，该改良型双腔管还包括一锁紧在短呼吸 管与长呼吸管上部且能够有效的防止长呼吸管相对于短呼吸管进行轴向以及径向移动的 锁扣。
2.如权利要求1所述的一种改良型双腔管，其特征在于：在所述短呼吸管与长呼吸管相 邻的一侧上设有滑轨，在所述长呼吸管与短呼吸管相邻的一侧上设有与滑轨相对应的滑 槽。
3.如权利要求2所述的一种改良型双腔管，其特征在于：所述滑轨与滑槽的横截面均为 燕尾形。

说 明 书

一种改良型双腔管
技术领域
本实用新型涉及双腔管技术领域，特别涉及到一种改良型双腔管。
背景技术
在特殊情况下，如患者手术时间过长，患者自主排痰功能差，肺功能差或手术复杂 的术式(如气道袖式缝合或成形术等)，当手术结束后患者清醒前需要拔除双腔管后改插单 腔管接呼吸机，并带管转ICU继续观察。采用此种操作难以避免再次插管给病人带来的损伤 及插管失败的可能，难以规避再次插管时的风险，且耗时较长，延长了患者缺氧时间。
然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、不需再次 插管，避免再次插管给病人带来的损伤，减少再次插管的风险的改良型双腔管。
实用新型内容
为解决现有技术存在的问题，本实用新型目的提供了一种设计合理、结构简单、不 需再次插管，避免再次插管给病人带来的损伤，减少再次插管的风险的改良型双腔管。
为解决以上技术问题，本实用新型采用以下技术方案来实现的：
一种改良型双腔管，其特征在于，包括长呼吸管和沿其轴向滑动设置在其一侧的 短呼吸管，在所述长呼吸管靠近呼吸道的下部的外周面上包覆有第一环形气囊，在所述长 呼吸管的中部与短呼吸管相背的外周面上包覆有半环形气囊，在所述短呼吸管的中部的外 周面上包覆有与半环形气囊相对应的第二环形气囊，该改良型双腔管还包括一锁紧在短呼 吸管与长呼吸管上部且能够有效的防止长呼吸管相对于短呼吸管进行轴向以及径向移动 的锁扣。
在本实用新型的一个优选实施例中，在所述短呼吸管与长呼吸管相邻的一侧上设 有滑轨，在所述长呼吸管与短呼吸管相邻的一侧上设有与滑轨相对应的滑槽。
在本实用新型的一个优选实施例中，所述滑轨与滑槽的横截面均为燕尾形。
与现有技术相比，本实用新型包括长呼吸管和沿其轴向滑动设置在其一侧的短呼 吸管，在长呼吸管靠近下部的外周有第一环形气囊，长呼吸管的中部包覆有半环形气囊，在 对应位置的短呼吸管外周面上包覆有第二环形气囊，当长呼吸管与短呼吸管连接在一起 时，包覆在短呼吸管外周面上的第二环形气囊的一部分被嵌压在滑槽与滑轨之间，充气后 与包覆在长呼吸管的半环形气囊形成完整环形气囊，需要换成单腔管时，只需打开锁扣将 双腔管的长呼吸管从短呼吸管上滑出，短呼吸管中部嵌压的第二环形气囊释放，充气后可 形成一个完整的环形气囊，从而使短呼吸管充当单腔管进行使用，避免再次插管给病人带 来的损伤，减少再次插管风险。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提 下，还可以根据这些附图获得其他的附图。

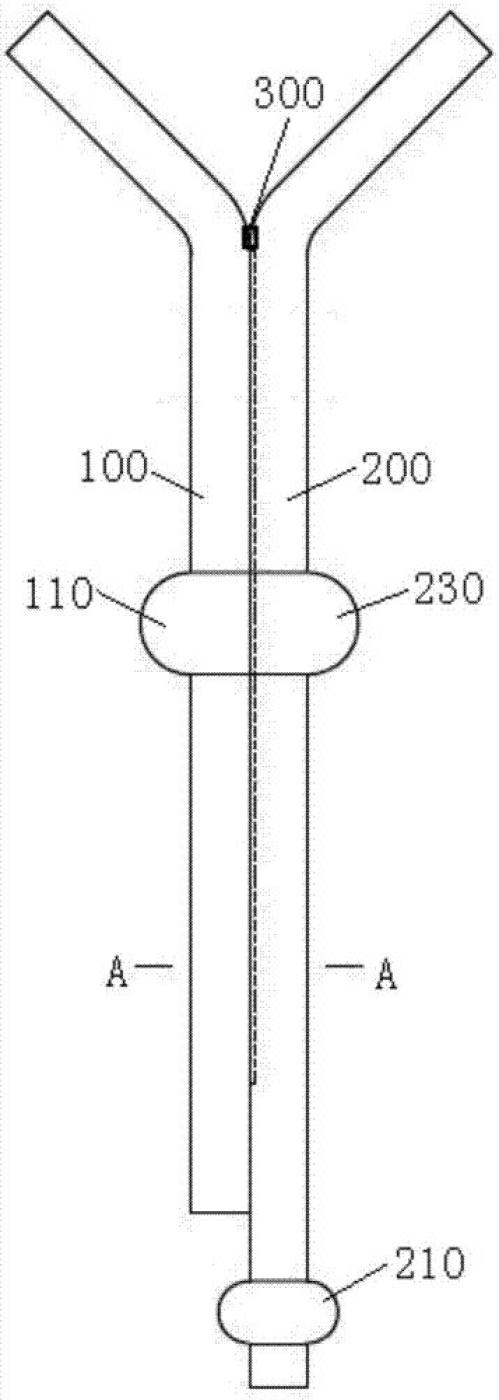

图1为本实用新型的结构示意图。

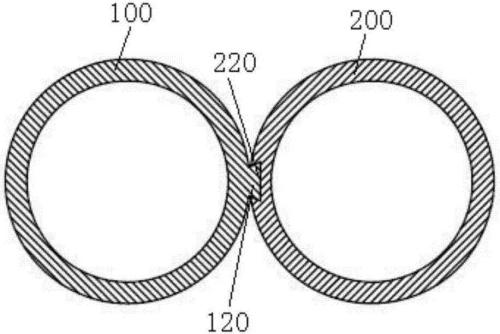

图2为图1的A-A的剖面图。

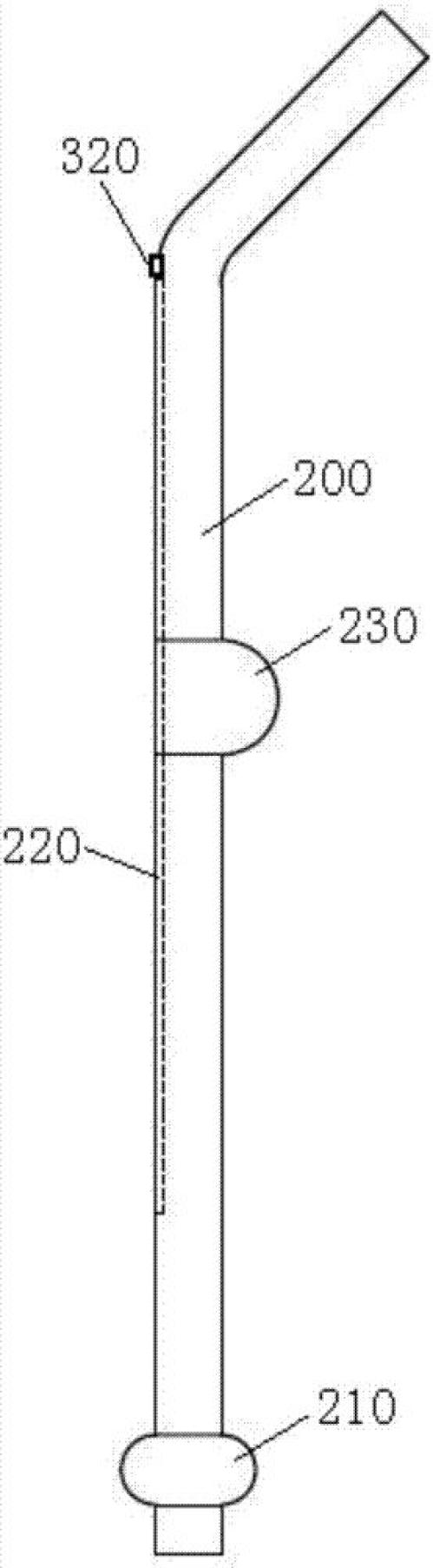

图3为本实用新型的长呼吸管的结构示意图。

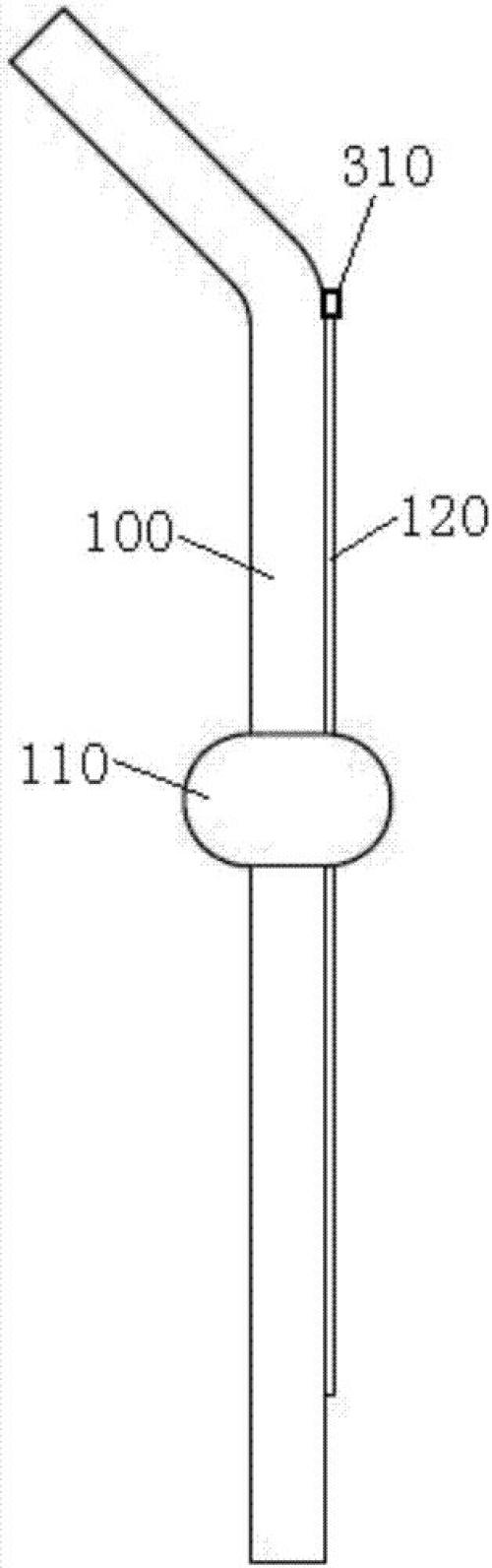

图4为本实用新型的短呼吸管的结构示意图。
具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下 面结合具体图示，进一步阐述本实用新型。
参照图1-图4所示，图中给出的一种改良型双腔管，包括长呼吸管200和沿其轴向 滑动设置在其一侧的短呼吸管100。
在长呼吸管200靠近呼吸道的下部的外周面上包覆有第一环形气囊210，在长呼吸 管200的中部与短呼吸管100相背的外周面上包覆有半环形气囊230，在短呼吸管100的中部 的外周面上包覆有与半环形气囊230相对应的第二环形气囊110。
该改良型双腔管还包括一锁紧在短呼吸管100与长呼吸管200上部且能够有效的 防止长呼吸管200相对于短呼吸管100进行轴向以及径向移动的锁扣300，锁扣300包括设置 在短呼吸管100上的卡槽310和设置在长呼吸管200上的卡舌320，卡槽310与卡舌320配合， 将短呼吸管100与长呼吸管200锁紧在一起。
在短呼吸管100与长呼吸管200相邻的一侧上设有滑轨120，在长呼吸管200与短呼 吸管100相邻的一侧上设有与滑轨120相对应的滑槽220，滑轨120与滑槽220的横截面均为 燕尾形。
当长呼吸管与短呼吸管连接在一起时，包覆在短呼吸管外周面上的第二环形气囊 110的一部分被嵌压在滑槽220与滑轨120之间，充气后与包覆在长呼吸管200的半环形气囊 230形成完整环形气囊。
手术完成后，只需打开锁扣300将双腔管的长呼吸管210从短呼吸管100上滑出，从 而使短呼吸管100充当单腔管进行使用，不但能够减轻病人的不适感，并且还能够避免再次 插管给病人带来的损伤，有利于病人的康复。
综上所述本实用新型包括长呼吸管和沿其轴向滑动设置在其一侧的短呼吸管，在 长呼吸管靠近呼吸道的下部的外周面上包覆有第一环形气囊，在长呼吸管的中部与短呼吸 管相背的外周面上包覆有半环形气囊，在短呼吸管的中部的外周面上包覆有与半环形气囊 相对应的第二环形气囊，手术完成后，只需打开锁扣将双腔管的长呼吸管从短呼吸管上滑 出，从而使短呼吸管充当单腔管进行使用，不但能够减轻病人的不适感，并且还能够避免再 次插管给病人带来的损伤，有利于病人的康复。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行 业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述 的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会 有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要 求保护范围由所附的权利要求书及其等同物界定。

说 明 书 附 图


图1

图2

图3

图4
