申请号：	CN201520795536.7
申请日：	20151015
申请（专利权）人：	[闫承文]
地址：	山东省济宁市鱼台县谷亭镇湖陵一路鱼台县人民医院麻醉科
发明人：	[闫承文]
主分类号：	A61M5/178
公开（公告）号：	CN205041909U
公开（公告）日：	20160224
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205041909U （45）授权公告日 20160224



（21）申请号 CN201520795536.7   （22）申请日 20151015   （73）专利权人 [闫承文]   地址 山东省济宁市鱼台县谷亭镇湖陵一路鱼台县人民医院麻醉科   （72）发明人 [闫承文]   （74）专利代理机构         代理人
（54）实用新型名称      麻醉科便携式按摩麻醉器
（57）摘要      麻醉科便携式按摩麻醉器，属于医疗器械技术领域。本实用新型的技术方案是：包括麻醉瓶固定仓和止血按摩器，麻醉瓶固定仓上侧设有电连封盖插座，电连封盖插座上侧设有固定仓封盖，固定仓封盖上侧设有封盖提拉把手，麻醉瓶固定仓内设有麻醉瓶穿刺针头，麻醉瓶穿刺针头下侧设有微型吸力电机，微型吸力电机下侧设有麻醉针头活动仓，麻醉针头活动仓内设有微型推送泵，微型推送泵下侧设有嵌套式推送柱，嵌套式推送柱左侧设有针头固定板。本实用新型功能齐全，使用方便，在进行麻醉科术前麻醉时，操作简便，省时省力，减轻了医务人员的工作难度。



权 利 要 求 书

1.麻醉科便携式按摩麻醉器，包括麻醉瓶固定仓（1）和止血按摩器（2），其特征是：麻醉瓶固定仓（1）上侧设有电连封盖插座（3），电连封盖插座（3）上侧设有固定仓封盖（4），固定仓封盖（4）上侧设有封盖提拉把手（5），麻醉瓶固定仓（1）内设有麻醉瓶穿刺针头（6），麻醉瓶穿刺针头（6）下侧设有微型吸力电机（7），微型吸力电机（7）下侧设有麻醉针头活动仓（8），麻醉针头活动仓（8）内设有微型推送泵（9），微型推送泵（9）下侧设有嵌套式推送柱（10），嵌套式推送柱（10）左侧设有针头固定板（11），针头固定板（11）通过伸缩导流软管（12）与微型吸力电机（7）连接，针头固定板（11）左侧设有辅助滑动槽（13），针头固定板（11）通过固定螺栓（14）与辅助滑动槽（13）连接，针头固定板（11）下侧设有针头插座（15），针头插座（15）下侧设有一次性麻醉针头（16），止血按摩器（2）上侧设有内置电池盒（17），内置电池盒（17）上侧设有电池盒盒盖（18），止血按摩器（2）右侧设有按摩球嵌套仓（19），按摩球嵌套仓（19）内设有旋转固定横梁（20），旋转固定横梁（20）上设有扩散按摩球（21），止血按摩器（2）下侧设有止血手持柄（22），止血手持柄（22）左侧设有麻醉针升降开关（23），麻醉针升降开关（23）下侧设有麻醉开关（24），止血手持柄（22）右下侧设有止血棉嵌入槽（25），止血棉嵌入槽（25）内设有一次性止血棉垫（26），止血手持柄（22）内侧设有摩擦消减垫（27），止血按摩器（2）内设有止血瓶储藏仓（28），止血瓶储藏仓（28）左侧设有储藏仓推拉门（29），储藏仓推拉门（29）通过推拉门滑动槽（30）与止血瓶储藏仓（28）连接，止血瓶储藏仓（28）内设有止血药剂瓶（31），止血药剂瓶（31）通过止血剂导出管（32）与止血棉嵌入槽（25）连接。
2.根据权利要求１所述麻醉科便携式按摩麻醉器，其特征在于：所述固定仓封盖（4）内侧设有杀菌灯（33）。
3.根据权利要求１所述麻醉科便携式按摩麻醉器，其特征在于：所述一次性麻醉针头（16）下侧设有活动仓防尘盖（34）。
4.根据权利要求１所述麻醉科便携式按摩麻醉器，其特征在于：所述储藏仓推拉门（29）上设有余量观察口（35）。

说 明 书

麻醉科便携式按摩麻醉器
技术领域：本实用新型属于医疗器械技术领域，具体地讲是一种麻醉科便携式按摩麻醉器。
背景技术：麻醉是进行各项外科手术治疗前必须进行的步骤，当前麻醉的方式普遍采用注射麻醉针进行，在准备麻醉的时候，需要先利用麻醉针抽取麻醉剂，再将麻醉剂注入患者手术部位，而且麻醉剂容易在皮下沉积需要一段时间或者反复按压才能扩散起效，因此既会耗费时间又会造成医护人员工作的不便。
发明内容：本实用新型的目的是提供一种在进行麻醉科术前麻醉时，操作灵活，使用方便的麻醉科便携式按摩麻醉器。
本实用新型的技术方案是：包括麻醉瓶固定仓和止血按摩器，麻醉瓶固定仓上侧设有电连封盖插座，电连封盖插座上侧设有固定仓封盖，固定仓封盖上侧设有封盖提拉把手，麻醉瓶固定仓内设有麻醉瓶穿刺针头，麻醉瓶穿刺针头下侧设有微型吸力电机，微型吸力电机下侧设有麻醉针头活动仓，麻醉针头活动仓内设有微型推送泵，微型推送泵下侧设有嵌套式推送柱，嵌套式推送柱左侧设有针头固定板，针头固定板通过伸缩导流软管与微型吸力电机连接，针头固定板左侧设有辅助滑动槽，针头固定板通过固定螺栓与辅助滑动槽连接，针头固定板下侧设有针头插座，针头插座下侧设有一次性麻醉针头，止血按摩器上侧设有内置电池盒，内置电池盒上侧设有电池盒盒盖，止血按摩器右侧设有按摩球嵌套仓，按摩球嵌套仓内设有旋转固定横梁，旋转固定横梁上设有扩散按摩球，止血按摩器下侧设有止血手持柄，止血手持柄左侧设有麻醉针升降开关，麻醉针升降开关下侧设有麻醉开关，止血手持柄右下侧设有止血棉嵌入槽，止血棉嵌入槽内设有一次性止血棉垫，止血手持柄内侧设有摩擦消减垫，止血按摩器内设有止血瓶储藏仓，止血瓶储藏仓左侧设有储藏仓推拉门，储藏仓推拉门通过推拉门滑动槽与止血瓶储藏仓连接，止血瓶储藏仓内设有止血药剂瓶，止血药剂瓶通过止血剂导出管与止血棉嵌入槽连接。
作为优选，所述固定仓封盖内侧设有杀菌灯。
作为优选，所述一次性麻醉针头下侧设有活动仓防尘盖。
作为优选，所述储藏仓推拉门上设有余量观察口。
本实用新型有益效果是：本实用新型功能齐全，使用方便，在进行麻醉科术前麻醉时，操作灵活，使用方便，减轻了医护人员的负担。
附图说明：

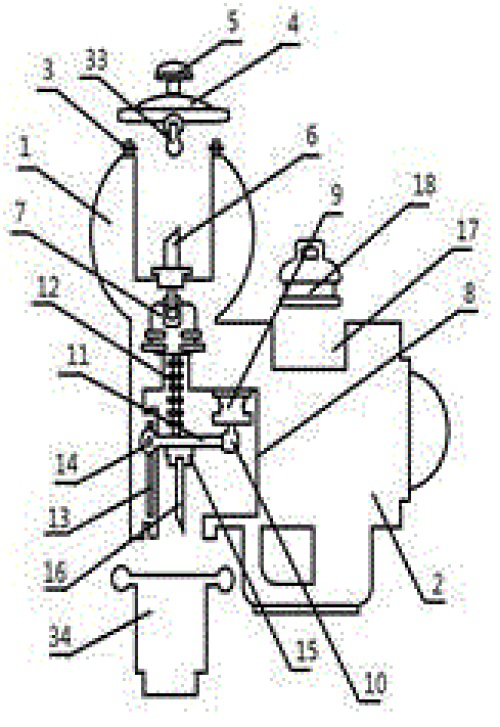

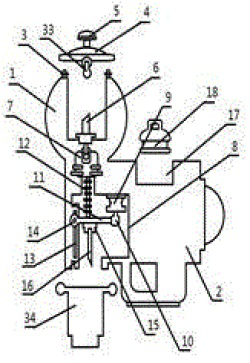

附图1为本实用新型整体结构示意图。

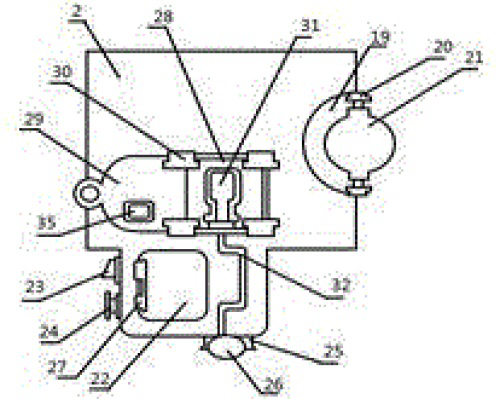

附图2为本实用新型止血按摩器的结构示意图。
图中1、麻醉瓶固定仓，2、止血按摩器，3、电连封盖插座，4、固定仓封盖，5、封盖提拉把手，6、麻醉瓶穿刺针头，7、微型吸力电机，8、麻醉针头活动仓，9、微型推送泵，10、嵌套式推送柱，11、针头固定板，12、伸缩导流软管，13、辅助滑动槽，14、固定螺栓，15、针头插座，16、一次性麻醉针头，17、内置电池盒，18、电池盒盒盖，19、按摩球嵌套仓，20、旋转固定横梁，21、扩散按摩球，22、止血手持柄，23、麻醉针升降开关，24、麻醉开关，25、止血棉嵌入槽，26、一次性止血棉垫，27、摩擦消减垫，28、止血瓶储藏仓，29、储藏仓推拉门，30、推拉门滑动槽，31、止血药剂瓶，32、止血剂导出管，33、杀菌灯，34、活动仓防尘盖，35、余量观察口。
具体实施方式：包括麻醉瓶固定仓1和止血按摩器2，麻醉瓶固定仓1上侧设有电连封盖插座3，电连封盖插座3上侧设有固定仓封盖4，固定仓封盖4上侧设有封盖提拉把手5，麻醉瓶固定仓1内设有麻醉瓶穿刺针头6，麻醉瓶穿刺针头6下侧设有微型吸力电机7，微型吸力电机7下侧设有麻醉针头活动仓8，麻醉针头活动仓8内设有微型推送泵9，微型推送泵9下侧设有嵌套式推送柱10，嵌套式推送柱10左侧设有针头固定板11，针头固定板11通过伸缩导流软管12与微型吸力电机7连接，针头固定板11左侧设有辅助滑动槽13，针头固定板11通过固定螺栓14与辅助滑动槽13连接，针头固定板11下侧设有针头插座15，针头插座15下侧设有一次性麻醉针头16，止血按摩器2上侧设有内置电池盒17，内置电池盒17上侧设有电池盒盒盖18，止血按摩器2右侧设有按摩球嵌套仓19，按摩球嵌套仓19内设有旋转固定横梁20，旋转固定横梁20上设有扩散按摩球21，止血按摩器2下侧设有止血手持柄22，止血手持柄22左侧设有麻醉针升降开关23，麻醉针升降开关23下侧设有麻醉开关24，止血手持柄22右下侧设有止血棉嵌入槽25，止血棉嵌入槽25内设有一次性止血棉垫26，止血手持柄22内侧设有摩擦消减垫27，止血按摩器2内设有止血瓶储藏仓28，止血瓶储藏仓28左侧设有储藏仓推拉门29，储藏仓推拉门29通过推拉门滑动槽30与止血瓶储藏仓28连接，止血瓶储藏仓28内设有止血药剂瓶31，止血药剂瓶31通过止血剂导出管32与止血棉嵌入槽25连接。医护人员在使用本实用新型时，打开固定仓封盖4，将麻醉药剂瓶瓶口朝下穿刺到麻醉瓶穿刺针头6上，启动止血手持柄22上的麻醉针升降开关23，微型推送泵9推送嵌套式推送柱10向下运动，嵌套式推送柱10带动针头固定板11下降，将一次性麻醉针头16推送到麻醉针头活动仓8之外，医护人员将一次性麻醉针头16按照正常麻醉步骤刺入患者麻醉区域，启动麻醉开关24，微型吸力电机7工作，将麻醉药剂瓶内的麻醉液通过伸缩导流软管12送入到一次性麻醉针头16，并注入人体，注射结束后，拔出一次性麻醉针头16，将一次性止血棉垫26扣合到出血点上，通过止血剂导出管32渗透到一次性止血棉垫26上的止血药物会进行止血，之后再利用扩散按摩球21按摩麻醉区域保证麻药扩散即可。
作为优选，所述固定仓封盖4内侧设有杀菌灯33。这样设置，可以通过杀菌灯33对麻醉瓶固定仓1进行照射杀菌。
作为优选，所述一次性麻醉针头16下侧设有活动仓防尘盖34。这样设置，可以避免细菌灰尘进入麻醉针头活动仓8内。
作为优选，所述储藏仓推拉门29上设有余量观察口35。这样设置，可以借助余量观察口35观察止血药剂瓶31药液余量。

说 明 书 附 图

图1

图2
