软管式经鼻咽喉气管粘膜麻醉雾化器

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201721445902.1
申请日：	20171102
申请（专利权）人：	[李小战]
地址：	河南省焦作市解放区健康路1号焦煤集团中央医院总院麻醉科
发明人：	[李小战]
主分类号：	A61M19/00
公开（公告）号：	CN208049172U
公开（公告）日：	20181106
代理机构：	北京科家知识产权代理事务所（普通合伙）
代理人：	[陈娟]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208049172U （45）授权公告日 20181106



（21）申请号 CN201721445902.1   （22）申请日 20171102   （73）专利权人 [李小战]   地址 河南省焦作市解放区健康路1号焦煤集团中央医院总院麻醉科   （72）发明人 [李小战]   （74）专利代理机构 北京科家知识产权代理事务所（普通合伙）         代理人 [陈娟]
（54）实用新型名称      软管式经鼻咽喉气管粘膜麻醉雾化器
（57）摘要      本实用新型提供软管式经鼻咽喉气管粘膜麻醉雾化器，包括固定座,固定杆，喷头，导管,注射器头，注射器筒，推杆，橡胶垫，牵引芯和防护罩，所述的固定座套接在注射器筒的外部左侧；所述的固定杆胶接在注射器筒的上表面右侧；所述的喷头套机在导管的右端；所述的导管套接在注射器头的外部右端；所述的推杆套接在注射器筒的内部；所述的橡胶垫套接在推杆的右端。本实用新型过固定座的设置，有利于在注射麻醉剂时将注射器筒握住或者固定，方便用力；牵引芯被完全包绕在导管内，不会损伤口鼻咽腔的周围软组织，牵引芯方便导管的塑形，可以通过鼻咽喉方便到达所要喷雾的位置。



权 利 要 求 书

1.软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，该软管式经鼻咽喉气管粘膜麻醉雾化器，包括固定座(1),固定杆(2)，喷头(3)，导管(4)，注射器头(5)，注射器筒(6)，推杆(7)，橡胶垫(8)，牵引芯(9)和防护罩(10)，所述的固定座(1)套接在注射器筒(6)的外部左侧；所述的固定杆(2)胶接在注射器筒(6)的上表面右侧；所述的喷头(3)套机在导管(4)的右端；所述的导管(4)套接在注射器头(5)的外部右端；所述的推杆(7)套接在注射器筒(6)的内部；所述的橡胶垫(8)套接在推杆(7)的右端；所述的牵引芯(9)套接在导管(4)的上表面中间位置；所述的防护罩(10)螺纹连接在固定杆(2)的上部；所述的固定座(1)包括抱箍片(11)，握柄(12)，皮套(13)，吸盘(14)和紧固螺栓(15)，所述的握柄(12)通过抱箍片(11)安装在注射器筒(6)的下部左侧；所述的皮套(13)套接在握柄(12)的外部；所述的吸盘(14)胶接在握柄(12)的下部；所述的紧固螺栓(15)位于抱箍片(11)的上部中间位置。 2.如权利要求1所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的喷头(3)包括清洗头(31)，储药仓(32)，喷射嘴(33)，气囊(34)和连接头(35)，所述的清洗头(31)卡接在气囊(34)的外表面的顶部；所述的储药仓(32)卡接在气囊(34)的中间位置；所述的喷射嘴(33)分别卡接在气囊(34)的外表面；所述的连接头(35)胶接在气囊(34)的底部中间位置。 3.如权利要求1所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的固定杆(2)包括置卡圈(21)，螺杆(22)和缠绕凹槽(23)，所述的卡圈(21)分别胶接在螺杆(22)的顶端左右两侧；所述的缠绕凹槽(23)开设在螺杆(22)的外表面。 4.如权利要求2所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的连接头(35)与储药仓(32)连通，所述的储药仓(32)分别与清洗头(31)和喷射嘴(33)连通。 5.如权利要求2所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的导管(4)和气囊(34)分别采用食品级塑料材料管或者气囊。 6.如权利要求1所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的皮套(13)具体采用橡胶皮套。 7.如权利要求1所述的软管式经鼻咽喉气管粘膜麻醉雾化器，其特征在于，所述的注射器筒(6)外表面设置有刻度线。

说 明 书

软管式经鼻咽喉气管粘膜麻醉雾化器
技术领域
本实用新型属于医疗器械技术领域，尤其涉及软管式经鼻咽喉气管粘膜麻醉雾化器。
背景技术
临床医疗中，在进行气管插管操作、支气管镜检查或治疗时，理想、安全的麻醉是操作成功的保证。一直以来医务人员力求探寻一种简单、可靠的表面麻醉方法。目前的表面麻醉方法有环甲膜穿刺法、雾化吸入法、含漱法、气管内滴药法等。环甲膜穿刺麻醉法是呼吸道粘膜表面麻醉效果最好的方法，但环甲膜穿刺是有创操作，可引起感染、出血、损伤，患者惧怕疼痛多不愿接受。
中国专利公开号为CN204106794U，公开了一种软管式经鼻咽喉气管粘膜麻醉雾化器，其包括注射器、软质塑料管、橡胶压气球、吸引泵和雾化头；注射器包括注射筒、推杆和安装座，注射筒上设有刻度；软质塑料管内设有第一通道、第二通道、第三通道和支撑芯，第二通道与橡胶压气球连接，通过气流来清除粘膜上的一些粘液，第三通道与吸引泵连接，可以将痰液/唾液等液体及时地清除出去，雾化头包括密闭液体腔和喷嘴孔。其有益效果是，软质塑料管整体为柔软的，可以经鼻腔置入声门上方，实现气管内注射麻醉药物，进行咽喉气管粘膜的表面麻醉。但是现有的软管式经鼻咽喉气管粘膜麻醉雾化器还存在着不能对麻醉部位清洗、喷头导管固定不牢和握持不便的问题。
因此，发明软管式经鼻咽喉气管粘膜麻醉雾化器显的非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供软管式经鼻咽喉气管粘膜麻醉雾化器，以解决现有的软管式经鼻咽喉气管粘膜麻醉雾化器存在着不能对麻醉部位清洗、喷头导管固定不牢和握持不便的问题。软管式经鼻咽喉气管粘膜麻醉雾化器，包括固定座,固定杆，喷头，导管,注射器头，注射器筒，推杆，橡胶垫，牵引芯和防护罩，所述的固定座套接在注射器筒的外部左侧；所述的固定杆胶接在注射器筒的上表面右侧；所述的喷头套机在导管的右端；所述的导管套接在注射器头的外部右端；所述的推杆套接在注射器筒的内部；所述的橡胶垫套接在推杆的右端；所述的牵引芯套接在导管的上表面中间位置；所述的防护罩螺纹连接在固定杆的上部；所述的固定座包括抱箍片，握柄，皮套，吸盘和紧固螺栓，所述的握柄通过抱箍片安装在注射器筒的下部左侧；所述的皮套套接在握柄的外部；所述的吸盘胶接在握柄的下部；所述的紧固螺栓位于抱箍片的上部中间位置。
优选的，所述的喷头包括清洗头，储药仓，喷射嘴，气囊和连接头，所述的清洗头卡接在气囊的外表面的顶部；所述的储药仓卡接在气囊的中间位置；所述的喷射嘴分别卡接在气囊的外表面；所述的连接头胶接在气囊的底部中间位置。
优选的，所述的固定杆包括置卡圈，螺杆和缠绕凹槽，所述的卡圈分别胶接在螺杆的顶端左右两侧；所述的缠绕凹槽开设在螺杆的外表面。
优选的，所述的连接头与储药仓连通，所述的储药仓分别与清洗头和喷射嘴连通。
优选的，所述的导管和气囊分别采用食品级塑料材料管或者气囊。
优选的，所述的皮套具体采用橡胶皮套。
优选的，所述的注射器筒外表面设置有刻度线。
与现有技术相比，本实用新型的有益效果为：
1.本实用新型中，所述的固定座的设置，有利于在注射麻醉剂时将注射器筒握住或者固定，方便用力。
2.本实用新型中，所述的牵引芯被完全包绕在导管内，不会损伤口鼻咽腔的周围软组织，牵引芯方便导管的塑形，可以通过鼻咽喉方便到达所要喷雾的位置。
3.本实用新型中，所述的清洗头的设置，可以在喷射麻醉药物前，先对支气管粘膜进行清洗，保证麻醉的效果。
4.本实用新型中，所述的喷射嘴分别卡接在气囊外表面的设置，有利于将麻醉药从多个角度同时喷出，保证麻醉的面积，防止出现咽喉/气管的一侧被麻醉了，但是另一侧没有麻醉的情况。
5.本实用新型中，所述的固定杆的设置，有利于在不用时可以将导管缠绕在螺杆上，并且可以将喷头卡在卡圈内，固定方便。
6.本实用新型中，所述的防护罩的设置，有利于在雾化器使用时可以临时对喷斗进行临时的保护，防止细菌的污染。
附图说明

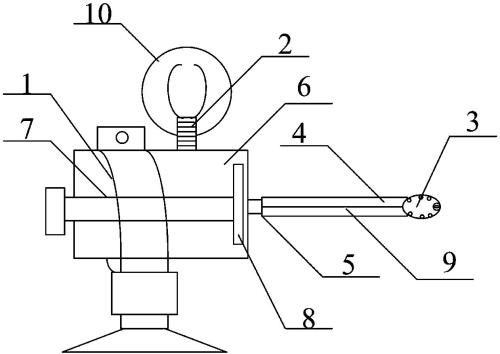

图1是本实用新型的结构示意图。

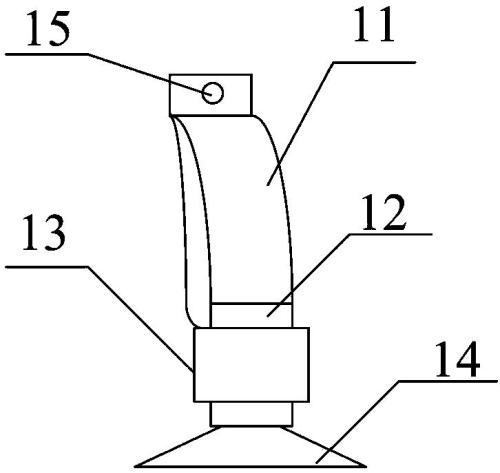

图2是本实用新型的固定座的结构示意图。

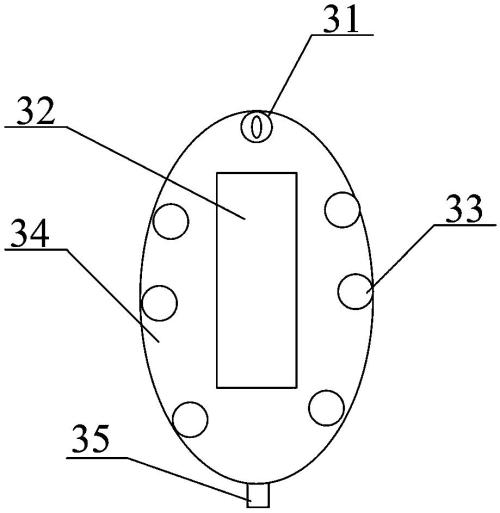

图3是本实用新型的喷头的结构示意图。

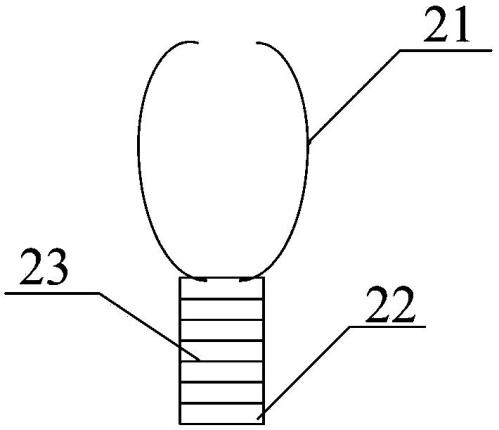

图4是本实用新型的固定杆的结构示意图。
图中：
1、固定座；11、抱箍片；12、握柄；13、皮套；14、吸盘；15、紧固螺栓；2、固定杆；21、卡圈；22、螺杆；23、缠绕凹槽；3、喷头；31、清洗头；32、储药仓；33、喷射嘴；34、气囊；35、连接头；4、导管；5、注射器头；6、注射器筒；7、推杆；8、橡胶垫；9、牵引芯；10、防护罩。
具体实施方式
以下结合附图对本实用新型做进一步描述：
实施例：
如附图1至附图4所示
本实用新型提供软管式经鼻咽喉气管粘膜麻醉雾化器，包括固定座1,固定杆2，喷头3，导管4,注射器头5，注射器筒6，推杆7，橡胶垫8，牵引芯9和防护罩10，所述的固定座1套接在注射器筒6的外部左侧；所述的固定杆2胶接在注射器筒6的上表面右侧；所述的喷头3套机在导管4的右端；所述的导管4套接在注射器头5的外部右端；所述的推杆7套接在注射器筒6的内部；所述的橡胶垫8套接在推杆7的右端；所述的牵引芯9套接在导管4的上表面中间位置；所述的防护罩10螺纹连接在固定杆2的上部；所述的固定座1包括抱箍片11，握柄12，皮套13，吸盘14和紧固螺栓15，所述的握柄12通过抱箍片11安装在注射器筒6的下部左侧；所述的皮套13套接在握柄12的外部；所述的吸盘14胶接在握柄12的下部；所述的紧固螺栓15位于抱箍片11的上部中间位置。
上述实施例中，具体的，所述的喷头3包括清洗头31，储药仓32，喷射嘴33，气囊34和连接头35，所述的清洗头31卡接在气囊34的外表面的顶部；所述的储药仓32卡接在气囊34的中间位置；所述的喷射嘴33分别卡接在气囊34的外表面；所述的连接头35胶接在气囊34的底部中间位置。
上述实施例中，具体的，所述的固定杆2包括置卡圈21，螺杆22和缠绕凹槽23，所述的卡圈21分别胶接在螺杆22的顶端左右两侧；所述的缠绕凹槽23开设在螺杆22的外表面。
上述实施例中，具体的，所述的连接头35与储药仓32连通，所述的储药仓32分别与清洗头31和喷射嘴33连通。
上述实施例中，具体的，所述的导管4和气囊34分别采用食品级塑料材料管或者气囊。
上述实施例中，具体的，所述的皮套13具体采用橡胶皮套。
上述实施例中，具体的，所述的注射器筒6外表面设置有刻度线。
工作原理
本实用新型在工作过程中，通过注射器筒6将药物吸入到注射器筒6的内部，然后通过导管4将喷头3放置到所要喷雾的粘膜位置，快速推动推杆7将麻醉药物注入到储药仓32内，然后在气压的作用下通过喷射嘴33形成喷雾装，可以均匀的散布到粘膜部位，使用完毕可以将导管4缠绕在螺杆22上，将喷头3卡接在卡圈21内，将防护罩10卡接在上面保护喷头3和导管4不受污染。
利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。

说 明 书 附 图
