一种便携式多功能密封麻醉箱

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201820661863.7
申请日：	20180505
申请（专利权）人：	[于同仁]
地址：	山东省日照市五莲县城关利民路2号
发明人：	[于同仁]
主分类号：	A61B50/31
公开（公告）号：	CN208808659U
公开（公告）日：	20190503
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208808659U （45）授权公告日 20190503



（21）申请号 CN201820661863.7   （22）申请日 20180505   （73）专利权人 [于同仁]   地址 山东省日照市五莲县城关利民路2号   （72）发明人 [于同仁]   （74）专利代理机构         代理人
（54）实用新型名称      一种便携式多功能密封麻醉箱
（57）摘要      本实用新型公开了一种便携式多功能密封麻醉箱，包括麻醉箱体，所述麻醉箱体上设置有轴座板和密封围板，密封围板内设置有密封圈，所述轴座板上设置有固定轴座，固定轴座内设置有旋转轴，旋转轴上设置有密封盖板，密封盖板上设置有活动自锁板，活动自锁板上设置有吸贴片，所述麻醉箱体一侧设置有吸贴块、冰袋抽屉框、提拉把手和背带绳，所述麻醉箱体内设置有麻醉工具框和麻醉药品框，所述麻醉箱体一端设置有辅助抽屉框，辅助抽屉框上设置有辅助抽屉框把手；本实用新型结构设计合理，携带方便，制冷效果好，且麻醉药品和麻醉工具便于区分，使用便捷，不会造成交叉感染，给医务人员减轻了工作负担，提高了医疗操作效率。



权 利 要 求 书

1.一种便携式多功能密封麻醉箱，其特征在于：包括麻醉箱体，所述麻醉箱体上设置有轴座板和密封围板，密封围板内设置有密封圈，所述轴座板上设置有固定轴座，固定轴座内设置有旋转轴，旋转轴上设置有密封盖板，密封盖板上设置有活动自锁板，活动自锁板上设置有吸贴片，所述麻醉箱体一侧设置有吸贴块、冰袋抽屉框、提拉把手和背带绳，所述麻醉箱体内设置有麻醉工具框和麻醉药品框，所述麻醉箱体一端设置有辅助抽屉框，辅助抽屉框上设置有辅助抽屉框把手，所述辅助抽屉框内设置有密封药棉盒、密封棉签盒和密封消毒液盒，所述密封药棉盒内设置有药棉，所述密封棉签盒内设置有棉签，所述密封消毒液盒内设置有消毒液，所述麻醉箱体底部设置有固定底板。 2.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述密封盖板通过旋转轴与固定轴座连接在一起，所述固定轴座两端设置有固定堵头。 3.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述吸贴块通过吸贴片与活动自锁板连接在一起。 4.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述冰袋抽屉框内设置有冰袋包，所述冰袋抽屉上设置有冰袋抽屉把手。 5.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述背带绳通过背带绳固定帽与麻醉箱体连接在一起。 6.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述麻醉工具框内设置有固定保护棉，固定保护棉内设置有保护隔棉，保护隔棉上设置有凹槽，凹槽内设置有麻醉工具。 7.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述麻醉药品框内设置有药品隔架，药品隔架内设置有麻醉药品。 8.根据权利要求1所述的一种便携式多功能密封麻醉箱，其特征在于：所述麻醉箱体底部设置有抽拉板，抽拉板上设置有抽拉板把手。



说 明 书

一种便携式多功能密封麻醉箱

技术领域

本实用新型涉及医疗器械技术领域，尤其是一种便携式多功能密封麻醉箱。

背景技术

目前，医务人员在对病人进行麻醉时，需要用到多种麻醉药物或麻醉工具，当医务人员外出执行紧急任务时麻醉药物和麻醉工具不方便携带，而且无法提供麻醉工具和麻醉药物所需的低温环境，另外现有的一些医疗器材运输、储存装置的规划区域较为混乱，各个医疗器材混合在一起摆放，无法分清各个医疗器材，无法将不同类的医疗器材区分开，十分不便，且不同类器材之间有可能造成交叉感染，给医务人员的工作造成困难，而麻醉剂的保存条件要求比较严格，如不严格保存容易导致麻醉剂失效，对不能给人实行麻醉时造成不可逆转的后果，从而给医务人员带来了极大的工作难度。

实用新型内容

本实用新型的目的是为了克服上述技术缺点提供一种便携式多功能密封麻醉箱。

本实用新型解决技术问题采用的技术方案为：一种便携式多功能密封麻醉箱，包括麻醉箱体，所述麻醉箱体上设置有轴座板和密封围板，密封围板内设置有密封圈，所述轴座板上设置有固定轴座，固定轴座内设置有旋转轴，旋转轴上设置有密封盖板，密封盖板上设置有活动自锁板，活动自锁板上设置有吸贴片，所述麻醉箱体一侧设置有吸贴块、冰袋抽屉框、提拉把手和背带绳，所述麻醉箱体内设置有麻醉工具框和麻醉药品框，所述麻醉箱体一端设置有辅助抽屉框，辅助抽屉框上设置有辅助抽屉框把手，所述辅助抽屉框内设置有密封药棉盒、密封棉签盒和密封消毒液盒，所述密封药棉盒内设置有药棉，所述密封棉签盒内设置有棉签，所述密封消毒液盒内设置有消毒液，所述麻醉箱体底部设置有固定底板。

所述密封盖板通过旋转轴与固定轴座连接在一起，所述固定轴座两端设置有固定堵头。

所述吸贴块通过吸贴片与活动自锁板连接在一起。

所述冰袋抽屉框内设置有冰袋包，所述冰袋抽屉上设置有冰袋抽屉把手。

所述背带绳通过背带绳固定帽与麻醉箱体连接在一起。

所述麻醉工具框内设置有固定保护棉，固定保护棉内设置有保护隔棉，保护隔棉上设置有凹槽，凹槽内设置有麻醉工具。

所述麻醉药品框内设置有药品隔架，药品隔架内设置有麻醉药品。

所述麻醉箱体底部设置有抽拉板，抽拉板上设置有抽拉板把手。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，携带方便，制冷效果好，且麻醉药品和麻醉工具便于区分，使用便捷，不会造成交叉感染，给医务人员减轻了工作负担，提高了医疗操作效率。

附图说明

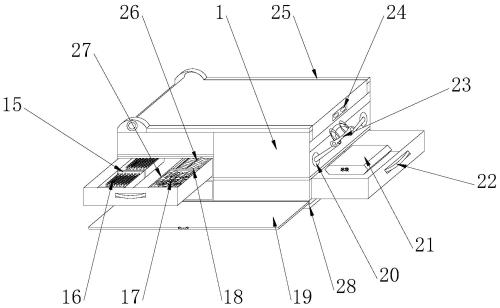

附图1为本实用新型的结构示意图。

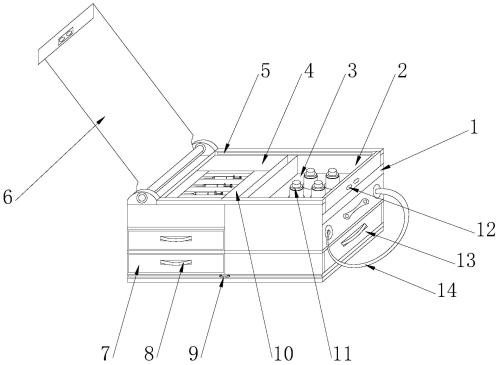

附图2为本实用新型麻醉箱体的结构示意图。

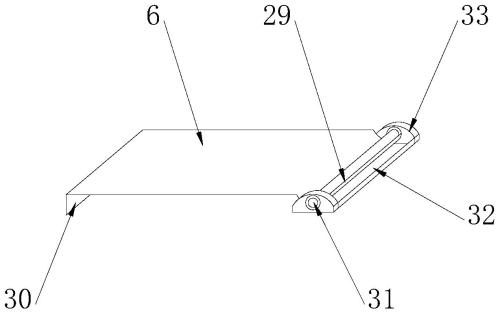

附图3为本实用新型密封盖板的结构示意图。

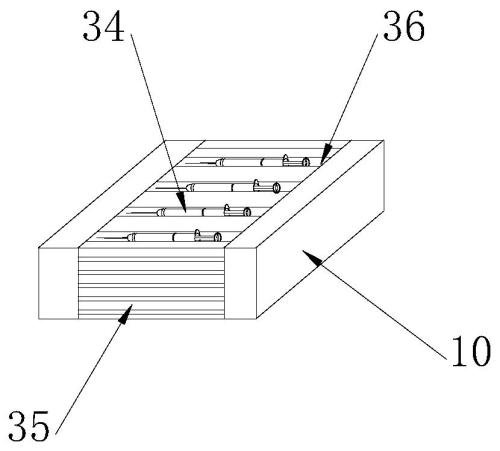

附图4为本实用新型固定保护棉的结构示意图。

具体实施方式

下面结合附图1-4对本实用新型做以下详细说明。

如图1-4所示，本实用新型包括麻醉箱体1，所述麻醉箱体1上设置有轴座板32和密封围板25，密封围板25内设置有密封圈5，所述轴座板32上设置有固定轴座33，固定轴座33内设置有旋转轴29，旋转轴29上设置有密封盖板6，密封盖板6上设置有活动自锁板30，活动自锁板30上设置有吸贴片24，所述麻醉箱体1一侧设置有吸贴块12、冰袋抽屉框13、提拉把手23和背带绳14，所述麻醉箱体1内设置有麻醉工具框4和麻醉药品框2。

所述麻醉箱体1一端设置有辅助抽屉框7，辅助抽屉框7上设置有辅助抽屉框把手8，所述辅助抽屉框8内设置有密封药棉盒27、密封棉签盒15和密封消毒液盒18，所述密封药棉盒27内设置有药棉17，所述密封棉签盒15内设置有棉签16，所述密封消毒液盒18内设置有消毒液26，所述麻醉箱体1底部设置有固定底板28。

所述密封盖板6通过旋转轴29与固定轴座33连接在一起，所述固定轴座28两端设置有固定堵头31；所述吸贴块12通过吸贴片24与活动自锁板30连接在一起；所述冰袋抽屉框13内设置有冰袋包21，所述冰袋抽屉13上设置有冰袋抽屉把手22；所述背带绳14通过背带绳固定帽20与麻醉箱体1连接在一起。

所述麻醉工具框4内设置有固定保护棉10，固定保护棉10内设置有保护隔棉35，保护隔棉35上设置有凹槽36，凹槽36内设置有麻醉工具34；所述麻醉药品框2内设置有药品隔架3，药品隔架3内设置有麻醉药品11；所述麻醉箱体1底部设置有抽拉板19，抽拉板19上设置有抽拉板把手9。

使用本实用新型时，将药品隔架3内设置的麻醉药品11和凹槽36内设置的麻醉工具34放入麻醉药品框2和麻醉工具框4内，将密封药棉盒27、密封棉签盒15和密封消毒液盒18放入辅助抽屉框8内，麻醉箱体1可通过密封围板25内设置的密封圈5将密封盖板6封住，再用活动自锁板30上设置的吸贴片24与吸贴块12固定，旋转轴29上设置的密封盖板6内部可以当操作台使用，麻醉箱体1一侧设置的提拉把手23可以固定背带绳14，麻醉箱体1底部设置的抽拉板19可以当物品置放板使用。



说 明 书 附 图
