一种多功能临床麻醉科用辅助麻醉装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201810960264.X
申请日：	20180822
申请（专利权）人：	[贵州省人民医院]
地址：	贵州省贵阳市南明区市东路52号
发明人：	[周晓娜, 张伟晶, 张竞超, 章放香]
主分类号：	A61M5/14
公开（公告）号：	CN109224173A
公开（公告）日：	20190118
代理机构：	北京汇捷知识产权代理事务所（普通合伙）
代理人：	[李宏伟]



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN109224173A （45）申请公布日 20190118



（21）申请号 CN201810960264.X   （22）申请日 20180822   （71）申请人 [贵州省人民医院]   地址 贵州省贵阳市南明区市东路52号   （72）发明人 [周晓娜, 张伟晶, 张竞超, 章放香]   （74）专利代理机构 北京汇捷知识产权代理事务所（普通合伙）         代理人 [李宏伟]
（54）发明名称      一种多功能临床麻醉科用辅助麻醉装置
（57）摘要      本发明公开了一种多功能临床麻醉科用辅助麻醉装置，包括PC客户端以及与该PC客户端电连接的键鼠输入设备，所述PC客户端还电连接有装置主体；所述装置主体包括滑筒和固定安装在滑筒外壁上的真空泵，所述真空泵通过抽气管将装置主体内的空气抽出；所述滑筒上端还密封扣接有筒盖。有益效果在于：本发明所述的一种多功能临床麻醉科用辅助麻醉装置不仅适合全麻操作使用，还适合局部麻醉使用，功能丰富，实用性好。



权 利 要 求 书

1.一种多功能临床麻醉科用辅助麻醉装置，包括PC客户端以及与该PC客户端电连接的键鼠输入设备，其特征在于：所述PC客户端还电连接有装置主体； 所述装置主体包括滑筒和固定安装在滑筒外壁上的真空泵，所述真空泵通过抽气管将装置主体内的空气抽出；所述滑筒上端还密封扣接有筒盖； 所述滑筒内上下滑动安装有滑板，所述滑板下端水平滑动安装有滑柱，所述滑柱上水平滑动安装有安装架，所述安装架的滑动方向与滑柱的滑动方向垂直，所述安装架下端安装有用于向皮肤内注射麻药的注射针头和用于医生观察注射针头的微型摄像头，所述微型摄像头与PC客户端电连接； 所述注射针头上端通过输液管与吊瓶连通，所述吊瓶内装有麻药，所述输液管上还安装有输液泵。 2.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述PC客户端还电连接有用于对患者的麻醉状态进行检测的头戴式BIS检测仪。 3.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述滑筒下端固定安装有用于与皮肤表面紧密贴合的吸盘圈。 4.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述真空泵外部套设有安装盒； 其中，所述安装盒与滑筒外壁固定连接。 5.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述滑筒内壁上竖直开设有多条竖滑槽，其中，该多条竖滑槽对称分布在滑筒内壁上，且每条竖滑槽的内壁上均安装有齿条； 所述滑板两侧面上固定安装有与竖滑槽上下滑动连接的滑块，所述滑块上安装有轮毂电机，所述轮毂电机外部套装有与齿条啮合连接的齿圈，所述轮毂电机转动驱动齿圈旋转带动滑块和滑板沿着竖滑槽上下滑动。 6.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述滑板为U型板； 其中，该U型板的两内壁上开设有一对水平平行的横滑槽，两个横滑槽内均滑动安装有滑块，所述滑柱的两端分别插入该两个滑块内； 其中，所述滑块侧面安装有轮毂电机，所述轮毂电机外部紧套有齿圈；所述横滑槽的槽底上安装有与齿圈啮合连接的齿条，且该齿条与所述横滑槽的长度方向平行，所述轮毂电机转动驱动齿圈旋转带动滑块和滑柱沿着横滑槽水平滑动。 7.根据权利要求1所述的一种多功能临床麻醉科用辅助麻醉装置，其特征在于：所述滑柱数量有两根； 其中，两根滑柱的一端插入同一个滑块内； 其中，所述安装架为U型架； 其中，该U型架内部上端安装有轮毂电机，所述轮毂电机外部安装有齿圈；所述滑板下表面安装有与该齿圈啮合连接的齿板；所述轮毂电机转动驱动齿圈旋转带动安装架沿着滑柱滑动。



说 明 书

一种多功能临床麻醉科用辅助麻醉装置

技术领域

本发明涉及医疗器械领域，具体涉及一种多功能临床麻醉科用辅助麻醉装置。

背景技术

目前，外科手术用的麻醉方式有全身麻醉和局部麻醉，医院的设备往往只包含其中一个部分，病人需要麻醉时医生选择合适的麻醉方式后再去挑选设备可能会影响到病人的医治，同时，在全身麻醉过程中，呼吸面罩的随意放置导致了其极容易损坏，大大增加了医疗成本，另外，局部喷药受人为因素影响，不能喷洒均匀，从而影响了手术效果。因此急需一种辅助麻醉装置来解决上述问题；

现有技术中申请号为201710342490.7的中国专利，公开了一种多功能临床麻醉科用辅助麻醉装置，包括底板，所述底板的顶端四角设有固定装置，底板的顶端侧面通过安装架安装有开源单片机，所述底板的顶端中部固定有麻醉药储罐，麻醉药储罐的内侧底部安装有雾化器，所述麻醉药储罐通过雾化管连通有全身麻醉装置，雾化管与麻醉药储罐的连接处设有第一增压泵，所述麻醉药储罐通过螺纹软管连通有局部麻醉装置；

该多功能临床麻醉科用辅助麻醉装置声称具有局部麻醉和全身麻醉两种功能，然而其向局部皮肤表面喷药的麻醉方法很难实现局部麻醉的效果，而且即便能实现也需要长时间的连续喷药才能实现局部麻醉的效果，实用性较差，不适合局部麻醉使用。

发明内容

本发明的目的就在于为了解决上述问题而提供一种多功能临床麻醉科用辅助麻醉装置，以解决现有技术中传统的临床麻醉科用辅助麻醉装置不适合局部麻醉时使用等问题。本发明提供的诸多技术方案中优选的技术方案能够实现不仅适合全麻操作使用，还适合局部麻醉使用，功能丰富，实用性好等技术效果，详见下文阐述。

为实现上述目的，本发明提供了以下技术方案：

本发明提供的一种多功能临床麻醉科用辅助麻醉装置，包括PC客户端以及与该PC客户端电连接的键鼠输入设备，所述PC客户端还电连接有装置主体；

所述装置主体包括滑筒和固定安装在滑筒外壁上的真空泵，所述真空泵通过抽气管将装置主体内的空气抽出；所述滑筒上端还密封扣接有筒盖；

所述滑筒内上下滑动安装有滑板，所述滑板下端水平滑动安装有滑柱，所述滑柱上水平滑动安装有安装架，所述安装架的滑动方向与滑柱的滑动方向垂直，所述安装架下端安装有用于向皮肤内注射麻药的注射针头和用于医生观察注射针头的微型摄像头，所述微型摄像头与PC客户端电连接；

所述注射针头上端通过输液管与吊瓶连通，所述吊瓶内装有麻药，所述输液管上还安装有输液泵。

作为本案的重要设计，所述PC客户端还电连接有用于对患者的麻醉状态进行检测的头戴式BIS检测仪。

作为本案的优化设计，所述滑筒下端固定安装有用于与皮肤表面紧密贴合的吸盘圈。

作为本案的优化设计，所述真空泵外部套设有安装盒；

其中，所述安装盒与滑筒外壁固定连接。

作为本案的优化设计，所述滑筒内壁上竖直开设有多条竖滑槽，其中，该多条竖滑槽对称分布在滑筒内壁上，且每条竖滑槽的内壁上均安装有齿条；

所述滑板两侧面上固定安装有与竖滑槽上下滑动连接的滑块，所述滑块上安装有轮毂电机，所述轮毂电机外部套装有与齿条啮合连接的齿圈，所述轮毂电机转动驱动齿圈旋转带动滑块和滑板沿着竖滑槽上下滑动。

作为本案的优化设计，所述滑板为U型板；

其中，该U型板的两内壁上开设有一对水平平行的横滑槽，两个横滑槽内均滑动安装有滑块，所述滑柱的两端分别插入该两个滑块内；

其中，所述滑块侧面安装有轮毂电机，所述轮毂电机外部紧套有齿圈；所述横滑槽的槽底上安装有与齿圈啮合连接的齿条，且该齿条与所述横滑槽的长度方向平行，所述轮毂电机转动驱动齿圈旋转带动滑块和滑柱沿着横滑槽水平滑动。

作为本案的优化设计，所述滑柱数量有两根；

其中，两根滑柱的一端插入同一个滑块内；

其中，所述安装架为U型架；

其中，该U型架内部上端安装有轮毂电机，所述轮毂电机外部安装有齿圈；所述滑板下表面安装有与该齿圈啮合连接的齿板；所述轮毂电机转动驱动齿圈旋转带动安装架沿着滑柱滑动。

采用以上技术方案，使用时，先将与注射针头连接的输液管的上端插入吊瓶瓶口中，然后启动输液泵将吊瓶内的麻药通过输液管泵入注射针头中，以此来排净输液管和注射针头内的空气，之后，控制输液泵临时暂停动作，然后手拿装置主体将其放置到患者皮肤表面待注射的位置，位置找好后，启动真空泵，通过抽气管抽走滑筒内的空气，从而使装置主体紧紧吸附在皮肤表面，之后，启动微型摄像头，医生坐在PC客户端前观察显示屏上显示的微型摄像头拍到的视频画面(微型摄像头将拍摄到的视频信息传递给PC机，经PC机处理后显示在显示屏上，因此医生可坐在电脑前观看视频)，同时，医生操作键鼠输入设备在显示屏上指出(或点击)皮肤表面注射麻药的位置，PC客户端根据医生输入的这一操作指令控制轮毂电机转动带动齿圈旋转，从而驱动滑板、滑柱和安装架动作调整注射针头的位置，使注射针头移动至注射位置的正上方，随后注射针头在滑板的带动下下降扎入皮肤中，同时PC客户端控制输液泵继续工作，从而将麻药注射到患者该处皮肤内，当注射完毕后，PC客户端控制轮毂电机转动通过齿圈旋转驱动滑板上升带动注射针头离开皮肤，然后，关闭真空泵，手动将装置主体从患者皮肤表面拔掉即可，至此，整个麻药注射工作完成，当注射部位不同时，麻醉位置便不同，此外，全麻或局部麻醉均可通过注射完成，因此本发明不仅能够完成局面麻醉注射作业，也能够完成全麻注射作业，整个注射过程中，PC客户端控制着微型摄像头、轮毂电机、真空泵、输液泵动作，因此麻醉医生不用上手亲自完成注射，只需要坐在PC客户端前通过键鼠输入设备操作PC客户端向轮毂电机、真空泵、输液泵发号指令即可，操作简便，省时省力，有效降低麻醉医生的劳动强度，实用性好。

有益效果在于：本发明所述的一种多功能临床麻醉科用辅助麻醉装置不仅适合全麻操作使用，还适合局部麻醉使用，功能丰富，实用性好。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

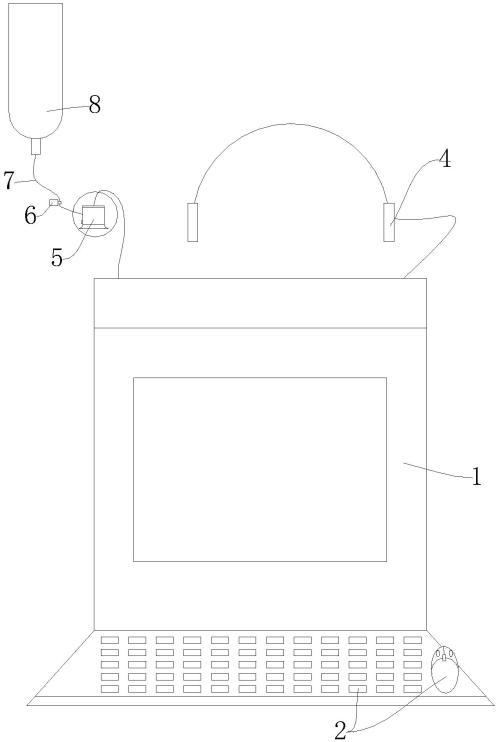

图1是本发明的主视图；

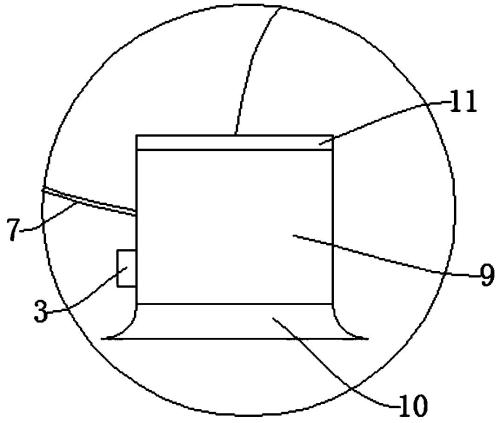

图2是本发明的图1的局部放大图；

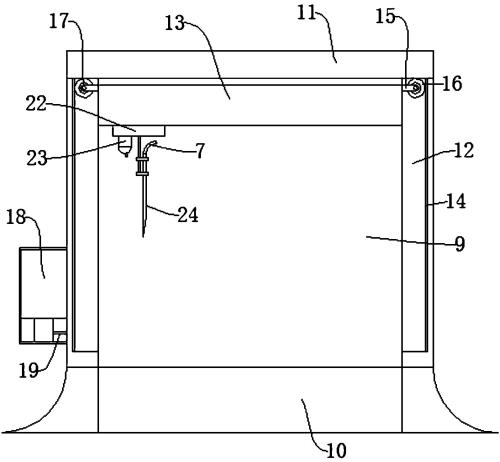

图3是本发明的装置主体的内部结构图；

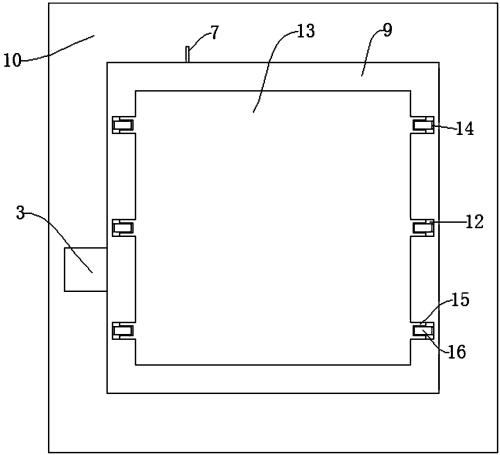

图4是本发明的装置主体去掉筒盖的俯视图；

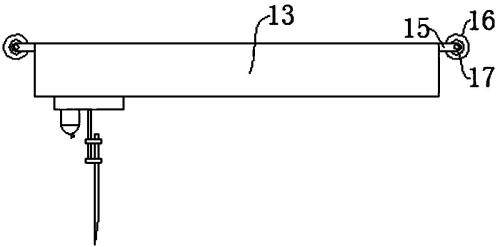

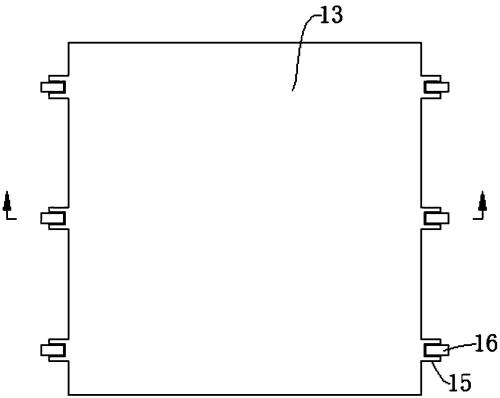

图5是本发明的滑板的主视图；

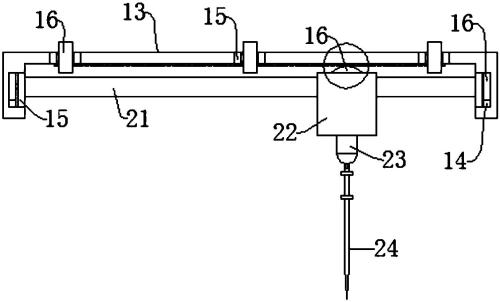

图6是本发明的滑板的俯视图；

图7是本发明的图6的剖视图；

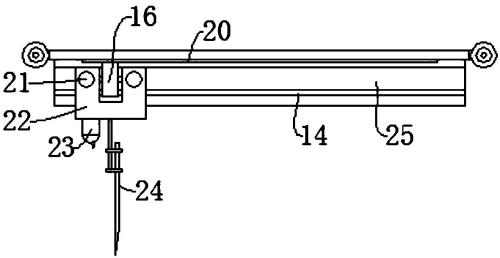

图8是本发明的滑板的左视图；

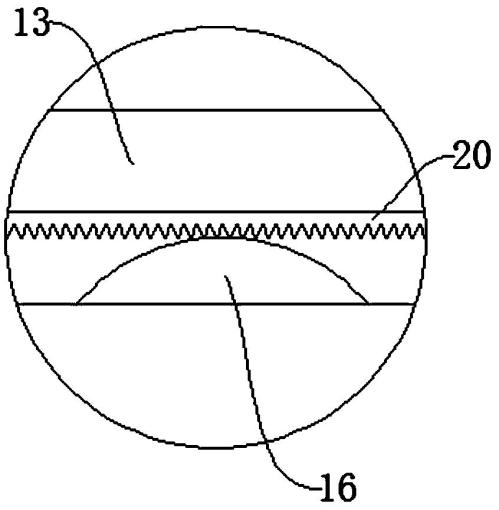

图9是本发明的图8的局部放大图。

附图标记说明如下：

1、PC客户端；2、键鼠输入设备；3、安装盒；4、头戴式BIS检测仪；5、装置主体；6、输液泵；7、输液管；8、吊瓶；9、滑筒；10、吸盘圈；11、筒盖；12、竖滑槽；13、滑板；14、齿条；15、滑块；16、齿圈；17、轮毂电机；18、真空泵；19、抽气管；20、齿板；21、滑柱；22、安装架；23、微型摄像头；24、注射针头；25、横滑槽。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将对本发明的技术方案进行详细的描述。显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本发明所保护的范围。

参见图1所示，本发明提供的一种多功能临床麻醉科用辅助麻醉装置，包括PC客户端1以及与该PC客户端1电连接的键鼠输入设备2，键鼠输入设备2方便麻醉医生操作PC客户端1控制注射针头24扎入皮肤中向肌肉、血管、椎管内注射麻药，PC客户端1还电连接有装置主体5；

参见图2-图3所示，装置主体5包括滑筒9和固定安装在滑筒9外壁上的真空泵18，滑筒9用于安装滑板13，方便滑板13带动注射针头24上下移动，真空泵18用于将滑筒9内抽成负压，从而使装置主体5能够紧紧吸在皮肤表面而不会脱落，真空泵18通过抽气管19将装置主体5内的空气抽出；滑筒9上端还密封扣接有筒盖11，筒盖11用于密封滑筒9上端，当筒盖11取下后，方便将滑板13从滑筒9内取出；

参见图3-图9所示，滑筒9内上下滑动安装有滑板13，滑板13用于带动注射针头24上下移动，扎入患者皮肤内注射麻药，滑板13下端水平滑动安装有滑柱21，滑柱21用于注射针头24左右水平移动，方便调整注射针头24的位置，滑柱21上水平滑动安装有安装架22，安装架22用于注射针头24前后移动，方便调整注射针头24的位置，安装架22的滑动方向与滑柱21的滑动方向垂直，安装架22下端安装有用于向皮肤内注射麻药的注射针头24和用于医生观察注射针头24的微型摄像头23，从而方便麻醉医生判断注射针头24扎入皮肤中的位置和深度，微型摄像头23与PC客户端1电连接；

参见图1所示，注射针头24上端通过输液管7与吊瓶8连通，吊瓶8内装有麻药，输液管7上还安装有输液泵6，输液泵6用于加速吊瓶8内的麻药流过输液管7进入到注射针头24内。

作为可选的实施方式，PC客户端1还电连接有用于对患者的麻醉状态进行检测的头戴式BIS检测仪4，这样设计，方便麻醉医生准确掌握患者的麻醉状态，避免出现麻醉过度或麻醉过轻。

滑筒9下端固定安装有用于与皮肤表面紧密贴合的吸盘圈10，这样设计，方便装置主体5吸附在皮肤表面不会滑落。

真空泵18外部套设有安装盒3；

其中，安装盒3与滑筒9外壁固定连接，安装盒3用于安装保护真空泵18。

滑筒9内壁上竖直开设有多条竖滑槽12，其中，该多条竖滑槽12对称分布在滑筒9内壁上，且每条竖滑槽12的内壁上均安装有齿条14；

滑板13两侧面上固定安装有与竖滑槽12上下滑动连接的滑块15，滑块15上安装有轮毂电机17，轮毂电机17外部套装有与齿条14啮合连接的齿圈16，轮毂电机17转动驱动齿圈16旋转带动滑块15和滑板13沿着竖滑槽12上下滑动，这样设计，当轮毂电机17转动带动齿圈16旋转时，由于齿圈16与齿条14啮合，因此齿圈16会驱动滑板13沿着竖滑槽12上下移动，调整注射针头24的高度。

滑板13为U型板，U型板方便开设横滑槽25布置滑柱21；

其中，该U型板的两内壁上开设有一对水平平行的横滑槽25，两个横滑槽25内均滑动安装有滑块15，滑柱21的两端分别插入该两个滑块15内；

其中，滑块15侧面安装有轮毂电机17，轮毂电机17外部紧套有齿圈16；横滑槽25的槽底上安装有与齿圈16啮合连接的齿条14，且该齿条14与横滑槽25的长度方向平行，轮毂电机17转动驱动齿圈16旋转带动滑块15和滑柱21沿着横滑槽25水平滑动，这样设计，当轮毂电机17转动后，齿圈16也随之转动，由于齿圈16与齿条14啮合，因此齿圈16转动驱动滑柱21沿着横滑槽25移动，从而实现注射针头24左右移动。

滑柱21数量有两根；

其中，两根滑柱21的一端插入同一个滑块15内，两根滑柱21能够保证安装架22不发生绕滑柱21旋转的现象，当滑柱21有一根时，安装架22容易绕其旋转，从而引起注射针头24倾斜；

其中，安装架22为U型架，U型架方便布置轮毂电机17和齿圈16；

其中，该U型架内部上端安装有轮毂电机17，轮毂电机17外部安装有齿圈16；滑板13下表面安装有与该齿圈16啮合连接的齿板20；轮毂电机17转动驱动齿圈16旋转带动安装架22沿着滑柱21滑动，从而实现注射针头24前后移动。

采用以上技术方案，使用时，先将与注射针头24连接的输液管7的上端插入吊瓶8瓶口中，然后启动输液泵6将吊瓶8内的麻药通过输液管7泵入注射针头24中，以此来排净输液管7和注射针头24内的空气，之后，控制输液泵6临时暂停动作，然后手拿装置主体5将其放置到患者皮肤表面待注射的位置，位置找好后，启动真空泵18，通过抽气管19抽走滑筒9内的空气，从而使装置主体5紧紧吸附在皮肤表面，之后，启动微型摄像头23，医生坐在PC客户端1前观察显示屏上显示的微型摄像头23拍到的视频画面(微型摄像头23将拍摄到的视频信息传递给PC机，经PC机处理后显示在显示屏上，因此医生可坐在电脑前观看视频)，同时，医生操作键鼠输入设备2在显示屏上指出(或点击)皮肤表面注射麻药的位置，PC客户端1根据医生输入的这一操作指令控制轮毂电机17转动带动齿圈16旋转，从而驱动滑板13、滑柱21和安装架22动作调整注射针头24的位置，使注射针头24移动至注射位置的正上方，随后注射针头24在滑板13的带动下下降扎入皮肤中，同时PC客户端1控制输液泵6继续工作，从而将麻药注射到患者该处皮肤内，当注射完毕后，PC客户端1控制轮毂电机17转动通过齿圈16旋转驱动滑板13上升带动注射针头24离开皮肤，然后，关闭真空泵18，手动将装置主体5从患者皮肤表面拔掉即可，至此，整个麻药注射工作完成，当注射部位不同时，麻醉位置便不同，此外，全麻或局部麻醉均可通过注射完成，因此本发明不仅能够完成局面麻醉注射作业，也能够完成全麻注射作业，整个注射过程中，PC客户端1控制着微型摄像头23、轮毂电机17、真空泵18、输液泵6动作，因此麻醉医生不用上手亲自完成注射，只需要坐在PC客户端1前通过键鼠输入设备2操作PC客户端1向轮毂电机17、真空泵18、输液泵6发号指令即可，操作简便，省时省力，有效降低麻醉医生的劳动强度，实用性好。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。



说 明 书 附 图
