一种快速拔针麻醉针

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201420850777.2
申请日：	20141226
申请（专利权）人：	[胡春华]
地址：	山东省烟台市北海医院麻醉科
发明人：	[胡春华]
主分类号：	A61M19/00
公开（公告）号：	CN204352331U
公开（公告）日：	20150527
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN204352331U （45）授权公告日 20150527



（21）申请号 CN201420850777.2   （22）申请日 20141226   （73）专利权人 [胡春华]   地址 山东省烟台市北海医院麻醉科   （72）发明人 [胡春华]   （74）专利代理机构         代理人
（54）实用新型名称      一种快速拔针麻醉针
（57）摘要      本实用新型涉及一种医用麻醉针，尤其是一种快速拔针麻醉针，由液囊、连接软管、金属针筒、锥形垫、针头组成，所述液囊与连接软管首端插接连接在一起，所述连接软管的末端与金属针筒首端插接连接在一起，所述金属针筒的末端与针头插接连接在一起，所述金属针筒的外侧刻有环形刻度线，所述金属针筒的外侧设有外螺纹，所述锥形垫的上方圆截面始终小于下方圆截面，所述锥形垫由上孔、下孔、弹孔、弹簧、弹垫组成，所述上孔和下孔贯穿通透，所述上孔和下孔均设有内螺纹，所述锥形垫通过内螺纹和外螺纹相互啮合与金属针筒连接在一起。本实用新型起到了快速拔针的作用，方便快捷了麻醉师的麻醉操作，适合推广。



权 利 要 求 书

1.一种快速拔针麻醉针，由液囊(1)、连接软管(2)、金属针 筒(3)、锥形垫(4)、针头(5)组成，所述液囊(1)与连接软管(2) 首端插接连接在一起，所述连接软管(2)的末端与金属针筒(3)首 端插接连接在一起，所述金属针筒(3)的末端与针头(5)插接连接 在一起，所述金属针筒(3)的外侧刻有环形刻度线(13)，其特征在 于，所述金属针筒(3)的外侧设有外螺纹(9)，所述锥形垫(4)的 上方圆截面始终小于下方圆截面，所述锥形垫(4)由上孔(6)、下 孔(7)、弹孔(10)、弹簧(11)、弹垫(12)组成，所述上孔(6) 和下孔(7)贯穿通透，所述上孔(6)和下孔(7)均设有内螺纹(8)， 所述锥形垫(4)通过内螺纹(8)和外螺纹(9)相互啮合与金属针 筒(3)连接在一起，所述弹孔(10)位于锥形垫的大圆截面上，所 述弹孔(10)为两个，所述弹孔(10)的孔内底面与弹簧(11)的一 端相连接，所述弹簧的另一端与弹垫(12)相连接。

2.根据权利要求1所述的一种快速拔针麻醉针，其特征在于， 所述的弹垫(12)的平面面积小于弹孔(10)的平面面积。

3.根据权利要求1所述的一种快速拔针麻醉针，其特征在于， 所述连接软管(2)为pvc软管。



说 明 书

一种快速拔针麻醉针

技术领域

本实用新型涉及一种医用麻醉针，尤其是一种快速拔针麻醉针。

背景技术

当前人们在麻醉病人的过程中，由于原先的麻醉设备均采用注射 器式进行注射，在使用完进行拔针的时候往往由于注射时间过长从而 使麻醉师的手臂产生一定的抖动，从而把针拔偏或者产生倒插，对病 人产生进一步的伤害。由于麻醉师使用注射器时是使用食指、拇指和 中指进行操作，在麻醉操作过程中随着时间的增长会产生操作不准 确、手臂晃动、注射时大拇指用力不均等缺陷，给病人带来难以预料 的后果。

实用新型内容

本实用新型针对现有技术不足，提供一种快速拔针麻醉针。

本实用新型解决上述技术问题的技术方案如下：一种快速拔针麻 醉针，由液囊、连接软管、金属针筒、锥形垫、针头组成，所述液囊 与连接软管首端插接连接在一起，所述连接软管的末端与金属针筒首 端插接连接在一起，所述金属针筒的末端与针头插接连接在一起，所 述金属针筒的外侧刻有环形刻度线，所述金属针筒的外侧设有外螺 纹，所述锥形垫的上方圆截面始终小于下方圆截面，所述锥形垫由上 孔、下孔、弹孔、弹簧、弹垫组成，所述上孔和下孔贯穿通透，所述 上孔和下孔均设有内螺纹，所述锥形垫通过内螺纹和外螺纹相互啮合 与金属针筒连接在一起，所述弹孔位于锥形垫的大圆截面上，所述弹 孔为两个，所述弹孔的孔内底面与弹簧的一端相连接，所述弹簧的另 一端与弹垫相连接；

进一步，所述的弹垫的平面面积小于弹孔的平面面积；

进一步，所述连接软管为pvc软管。

本实用新型的有益效果是：本实用新型通过金属针筒和锥形垫的 有效结合，在最大程度上解决了麻醉师手臂抖动、大拇指用力不均等 问题，同时最关键的是在锥形垫的大圆截面上设置弹孔和弹垫结构， 从而是麻醉师在麻醉完之后拔针的时候，由于弹簧对弹垫产生一定的 弹力，从而间接的促进了麻醉师的拔针更加方便快捷，从而起到了快 速拔针的效果；而锥形垫的设计也符合人体手掌的设计，能让麻醉师 整个手掌充分握住，从而从根本上解决了手抖的问题；另外麻醉师的 整个手掌能把液囊进行充分挤压，从而避免了用力不均等问题。

附图说明

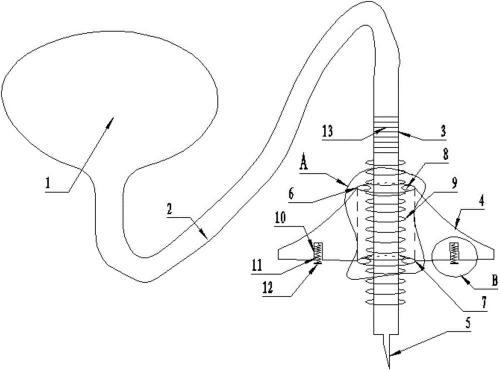

图1为，一种快速拔针麻醉针立体结构示意图；

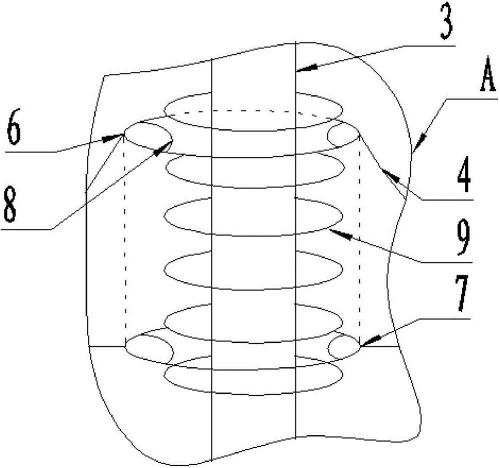

图2为，一种快速拔针麻醉针A的立体结构放大图；

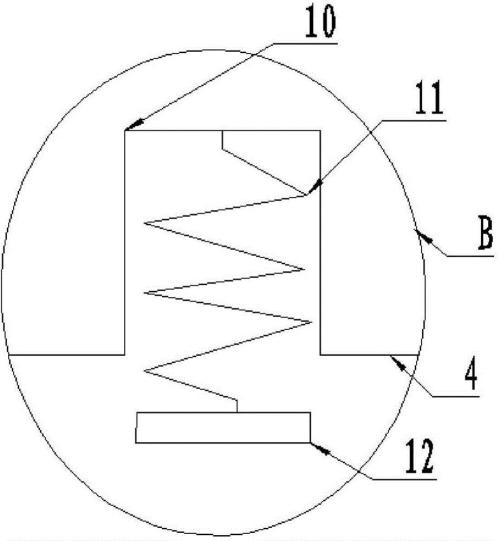

图3为，一种快速拔针麻醉针B的立体结构放大图；

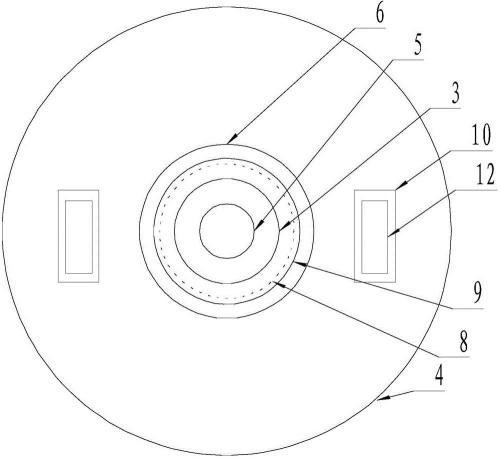

图4为，一种快速拔针麻醉针的锥形垫和金属针筒平面仰视图。 在图中，1、液囊，2、连接软管，3、金属针筒，4、锥形垫，5、针 头，6、上孔，7、下孔，8、内螺纹，9、外螺纹，10、弹孔，11、弹 簧，12、弹垫，13、刻度线。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只 用于解释本实用新型，并非用于限定本实用新型的范围。

如图1到4所示，一种快速拔针麻醉针，由液囊1、连接软管2、 金属针筒3、锥形垫4、针头5组成，所述液囊1与连接软管2首端 插接连接在一起，所述连接软管2的末端与金属针筒3首端插接连接 在一起，所述金属针筒3的末端与针头5插接连接在一起，所述金属 针筒3的外侧刻有环形刻度线13，所述金属针筒3的外侧设有外螺 纹9，所述锥形垫4的上方圆截面始终小于下方圆截面，所述锥形垫 4由上孔6、下孔7、弹孔10、弹簧11、弹垫12组成，所述上孔6 和下孔7贯穿通透，所述上孔6和下孔7均设有内螺纹8，所述锥形 垫4通过内螺纹8和外螺纹9相互啮合与金属针筒3连接在一起，所 述弹孔10位于锥形垫的大圆截面上，所述弹孔10为两个，所述弹孔 10的孔内底面与弹簧11的一端相连接，所述弹簧的另一端与弹垫12 相连接；所述的弹垫12的平面面积小于弹孔10的平面面积；所述连 接软管2为pvc软管。

通过上述方案，在此麻醉针使用的过程中，麻醉师一个手握住锥 形垫4，一手握住液囊1，根据病人麻醉伤口的深度，通过金属针筒 3上的外螺纹和锥形垫4上的内螺纹调节锥形垫的位置，获得最佳麻 醉位置，然后稍微用力压住锥形垫4，使得弹垫12挤压弹簧11并且 弹垫12与锥形垫4的大圆截面平齐，然后挤压液囊1进行麻醉，麻 醉完后由于弹簧11具有一定的弹力，并且作用到弹垫12上，从而使 得麻醉师拔针方便快捷，起到了快速拔针的效果；同时锥形垫的设计 也符合人体手掌的设计，能让麻醉师整个手掌充分握住，从而从根本 上解决了手抖的问题；另外麻醉师的整个手掌能把液囊进行充分挤 压，从而避免了用力不均等问题。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型， 凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改 进等，均应包含在本实用新型的保护范围之内。



说 明 书 附 图

图1

图2

图3

图4
