一种高精度硬膜外麻醉穿刺定位装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720691633.0
申请日：	20170614
申请（专利权）人：	[孙晶]
地址：	山东省济宁市微山县欢城镇田陈矿生活区枣庄矿业集团滕南医院麻醉科
发明人：	[孙晶]
主分类号：	A61B17/34
公开（公告）号：	CN207627384U
公开（公告）日：	20180720
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207627384U （45）授权公告日 20180720



（21）申请号 CN201720691633.0   （22）申请日 20170614   （73）专利权人 [孙晶]   地址 山东省济宁市微山县欢城镇田陈矿生活区枣庄矿业集团滕南医院麻醉科   （72）发明人 [孙晶]   （74）专利代理机构         代理人
（54）实用新型名称      一种高精度硬膜外麻醉穿刺定位装置
（57）摘要      本实用新型公开了一种高精度硬膜外麻醉穿刺定位装置，包括底座、固定套、螺栓、针嘴、针管、追溯线、导液软管和收集盒，当需要对病人进行硬膜外麻醉时，使底座与皮肤接触，通过转动固定套和旋转螺栓调节针管在固定套内的位置，使针嘴与皮肤垂直接触，针管通过吸盘固定在皮肤上，通过观察追溯线在角度盘上的位置，读取角度进而穿刺进针，取出针芯使脑脊液通过导液软管进入收集盒，当收集盒内的检验装置变色时，表明已经穿刺成功，无需多次穿刺，极大地提高了设备的实用性。



权 利 要 求 书

1.一种高精度硬膜外麻醉穿刺定位装置，包括针管(1)、追溯线(2)、固定套(3)、转轴 (4)、横梁(5)、滑套(6)、滑轨(7)、连接杆(8)、吸盘(9)、底座(10)、针嘴(11)、角度盘(12)、固 定环(13)、螺栓(17)、转轴板(18)、收集盒(20)、导液软管(21)、针芯(23)和针柄(24)，其特 征在于，所述底座(10)顶部固定安装有滑轨(7)，滑轨(7)上套设有滑套(6)，所述滑套(6)内 侧开设有转动槽(15)，所述转动槽(15)内转动安装有转珠(16)，所述转珠(16)与转动槽 (15)之间设置有垫圈(14)，转珠(16)的凸出端固定焊接有横梁(5)的一端，所述横梁(5)中 间位置安装有转轴板(18)，所述转轴板(18)上通过轴承转动安装有转轴(4)的一端，转轴 (4)的另一端通过轴承转动安装在固定套(3)的后表面，所述固定套(3)上开设有用于针管 (1)通过的通孔，所述固定套(3)右侧开设有与螺栓(17)螺纹连接的螺纹通孔，固定套(3)下 方设置有固定环(13)，所述固定环(13)固定套设在针管(1)上，固定环(13)底部通过若干个 连接杆(8)与吸盘(9)连接，其中一根连接杆(8)与吸盘(9)垂直，针管(1)底端设置有针嘴 (11)，所述针管(1)外表面设置有追溯线(2)，所述针管(1)与针柄(24)连接，针柄(24)内开 设有用于针芯(23)通过的通孔，所述针柄(24)内开设的通孔与针管(1)连通，针柄(24)的出 液口通过导液软管(21)与收集盒(20)的进液口连接，收集盒(20)内部设置有检验装置 (19)。

2.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述滑轨 (7)、底座(10)和滑套(6)均有两个且对称分布。

3.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述垫圈 (14)为橡胶材质。

4.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述底座 (10)表面靠近横梁(5)位置设置有刻度线。

5.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述连接 杆(8)沿与固定环(13)的连接点旋转。

6.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述针嘴 (11)为弧形盲端。

7.根据权利要求1或6所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述 针嘴(11)外表面上设置有若干个通孔。

8.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述连接 杆(8)中部安装有角度盘(12)。

9.根据权利要求1所述的一种高精度硬膜外麻醉穿刺定位装置，其特征在于，所述检验 装置(19)为脑脊液检测卡。



说 明 书

一种高精度硬膜外麻醉穿刺定位装置

技术领域

本实用新型涉及一种穿刺定位装置，具体是一种高精度硬膜外麻醉穿刺定位装 置。

背景技术

硬膜外间隙阻滞麻醉，即将局麻药注入硬膜外腔，阻滞脊神经根，暂时使其支配区 域产生麻痹，称为硬膜外间隙阻滞麻醉，简称为硬膜外阻滞；适应征：理论上讲，硬膜外阻滞 可用于除头部以外的任何手术。但从安全角度考虑，硬膜外阻滞主要用于腹部及以下的手 术，包括泌尿、妇产及下肢手术。颈部、上肢及胸部虽可应用，但管理复杂。高位硬膜外主要 用于术后镇痛或全麻复合硬膜外麻醉，以减少全麻药的用量。此外，凡适用于蛛网膜下腔阻 滞的手术，同样可采用硬膜外阻滞麻醉。此外还用于术后镇痛；禁忌征：1、低血容量、休克病 人；2、穿刺部位感染或者菌血症可致硬膜外感染者；3、低凝状态，近期使用抗凝药物未停用 足够长时间者；4、穿刺部位术后、外伤、畸形者，腰背部疼痛在麻醉后可能加重者；5、患者及 家属有顾虑者；6、精神病、严重神经官能症以及小儿等不合作病人，在对病人进行硬膜外麻 醉时要提高穿刺的精度，以减少病人的痛苦，现有的硬膜外穿刺定位装置的精准度不够，无 法精准检测穿刺是否成功，需要多次穿刺，给病人的身体以及心理带来极大的伤害。

实用新型内容

本实用新型的目的在于提供一种高精度硬膜外麻醉穿刺定位装置，以解决上述背 景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种高精度硬膜外麻醉穿刺定位装置，包括针管、追溯线、固定套、转轴、横梁、滑 套、滑轨、连接杆、吸盘、底座、针嘴、角度盘、固定环、螺栓、转轴板、收集盒、导液软管、针芯 和针柄，所述底座顶部固定安装有滑轨，滑轨上套设有滑套，所述滑套内侧开设有转动槽， 所述转动槽内转动安装有转珠，所述转珠与转动槽之间设置有垫圈，转珠的凸出端固定焊 接有横梁的一端，所述横梁中间位置安装有转轴板，所述转轴板上通过轴承转动安装有转 轴的一端，转轴的另一端通过轴承转动安装在固定套的后表面，所述固定套上开设有用于 针管通过的通孔，所述固定套右侧开设有与螺栓螺纹连接的螺纹通孔，固定套下方设置有 固定环，所述固定环固定套设在针管上，固定环底部通过若干个连接杆与吸盘连接，其中一 根连接杆与吸盘垂直，针管底端设置有针嘴，所述针管外表面设置有追溯线，所述针管与针 柄连接，针柄内开设有用于针芯通过的通孔，所述针柄内开设的通孔与针管连通，针柄的出 液口通过导液软管与收集盒的进液口连接，收集盒内部设置有检验装置。

作为本实用新型进一步的方案：所述滑轨、底座和滑套均有两个且对称分布。

作为本实用新型再进一步的方案：所述垫圈为橡胶材质。

作为本实用新型再进一步的方案：所述底座表面靠近横梁位置设置有刻度线。

作为本实用新型再进一步的方案：所述连接杆沿与固定环的连接点旋转。

作为本实用新型再进一步的方案：所述针嘴为弧形盲端。

作为本实用新型再进一步的方案：所述针嘴外表面上设置有若干个通孔。

作为本实用新型再进一步的方案：所述连接杆中部安装有角度盘。

作为本实用新型再进一步的方案：所述检验装置为脑脊液检测卡。

与现有技术相比，本实用新型的有益效果是：横梁通过滑套在滑轨上滑动，实现对 横梁位置的调节，通过在固定套右侧开设与螺栓螺纹连接的螺纹通孔，螺栓在螺纹通孔内 旋转挤压固定针管，实现对针管位置的控制，针管利用固定套沿转轴板的圆周方向转动，针 嘴外表面上设置有若干个通孔，避免针嘴被堵而导致麻药无法进入人体，提高了设备的实 用性，横梁通过转珠在转动槽内转动，进而带动横梁上的转轴板转动，进一步带动固定套内 的针管的转动，当需要对病人进行硬膜外麻醉时，使底座与皮肤接触，通过转动固定套和旋 转螺栓调节针管在固定套内的位置，使针嘴与皮肤垂直接触，针管通过吸盘固定在皮肤上， 通过观察追溯线在角度盘上的位置，读取角度进而穿刺进针，取出针芯使脑脊液通过导液 软管进入收集盒，当收集盒内的检验装置变色时，表明已经穿刺成功，无需多次穿刺，极大 地提高了设备的实用性，同时通过设置收集盒用于收集检验用脑脊液，避免脑脊液对环境 造成污染，提高了设备的实用性，通过设置追溯线、角度盘、吸盘、连接杆和检验装置，提高 了穿刺的精度，减轻了病人的痛苦，提高了穿刺的成功率。

附图说明

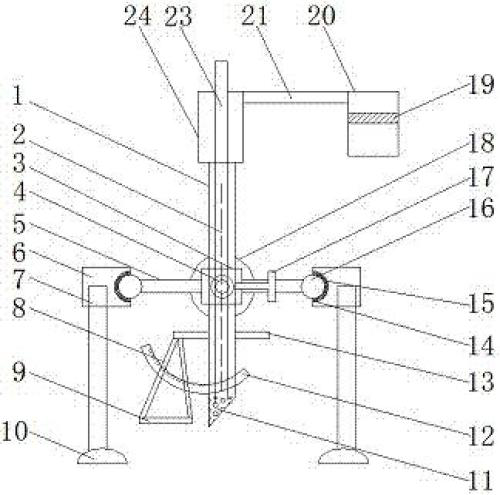

图1为一种高精度硬膜外麻醉穿刺定位装置的结构示意图。

图中所示：针管1、追溯线2、固定套3、转轴4、横梁5、滑套6、滑轨7、连接杆8、吸盘9、 底座10、针嘴11、角度盘12、固定环13、垫圈14、转动槽15、转珠16、螺栓17、转轴板18、检验装 置19、收集盒20、导液软管21、针芯23、针柄24。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型实施例中，一种高精度硬膜外麻醉穿刺定位装置，包括针 管1、追溯线2、固定套3、转轴4、横梁5、滑套6、滑轨7、连接杆8、吸盘9、底座10、针嘴11、角度 盘12、固定环13、螺栓17、转轴板18、收集盒20、导液软管21、针芯23和针柄24，所述底座10顶 部固定安装有滑轨7，滑轨7上套设有滑套6，所述滑轨7、底座10和滑套6均有两个且对称分 布，所述滑套6内侧开设有转动槽15，所述转动槽15内转动安装有转珠16，所述转珠16与转 动槽15之间设置有垫圈14，所述垫圈14为橡胶材质，通过设置垫圈14增大了转珠16与转动 槽15的摩擦力，使转珠16在没有外力的作用时不会随意转动，转珠16的凸出端固定焊接有 横梁5的一端，横梁5通过滑套6在滑轨7上滑动，实现对横梁5位置的调节，底座10表面靠近 横梁5位置设置有刻度线，所述横梁5中间位置安装有转轴板18，所述转轴板18上通过轴承 转动安装有转轴4的一端，转轴4的另一端通过轴承转动安装在固定套3的后表面，所述固定 套3上开设有用于针管1通过的通孔，针管1利用固定套3沿转轴板18的圆周方向转动，所述 固定套3右侧开设有与螺栓17螺纹连接的螺纹通孔，螺栓17在螺纹通孔内旋转挤压固定针 管1，实现对针管1位置的控制，横梁5通过转珠16在转动槽15内转动，进而带动横梁5上的转 轴板18转动，进一步带动固定套3内的针管1的转动，固定套3下方设置有固定环13，所述固 定环13固定套设在针管1上，固定环13底部通过若干个连接杆8与吸盘9连接，其中一根连接 杆8与吸盘9垂直，连接杆8可沿与固定环13的连接点旋转，所述连接杆8中部安装有角度盘 12，针管1底端设置有针嘴11，所述针嘴11为弧形盲端，针嘴11外表面上设置有若干个通孔， 避免针嘴11被堵而导致麻药无法进入人体，提高了设备的实用性；

所述针管1外表面设置有追溯线2，所述针管1与针柄24连接，针柄24内开设有用于 针芯23通过的通孔，所述针柄24内开设的通孔与针管1连通，针柄24的出液口通过导液软管 21与收集盒20的进液口连接，收集盒20内部设置有检验装置19，所述检验装置19为脑脊液 检测卡，当需要对病人进行硬膜外麻醉时，使底座10与皮肤接触，通过转动固定套3和旋转 螺栓17调节针管1在固定套3内的位置，使针嘴11与皮肤垂直接触，针管1通过吸盘9固定在 皮肤上，通过观察追溯线2在角度盘12上的位置，读取角度进而穿刺进针，取出针芯23使脑 脊液通过导液软管21进入收集盒20，当收集盒20内的检验装置19变色时，表明已经穿刺成 功，同时通过设置收集盒20用于收集检验用脑脊液，避免脑脊液对环境造成污染，提高了设 备的实用性，通过设置追溯线2、角度盘12、吸盘9、连接杆8和检验装置19，极大的提高了穿 刺的精度，减轻了病人的痛苦。

本实用新型的工作原理是：通过设置垫圈14增大了转珠16与转动槽15的摩擦力， 使转珠16在没有外力的作用时不会随意转动，提高了设备的实用性，横梁5通过滑套6在滑 轨7上滑动，实现对横梁5位置的调节，通过在固定套3右侧开设与螺栓17螺纹连接的螺纹通 孔，螺栓17在螺纹通孔内旋转挤压固定针管1，实现对针管1位置的控制，针管1利用固定套3 沿转轴板18的圆周方向转动，针嘴11外表面上设置有若干个通孔，避免针嘴11被堵而导致 麻药无法进入人体，提高了设备的实用性，横梁5通过转珠16在转动槽15内转动，进而带动 横梁5上的转轴板18转动，进一步带动固定套3内的针管1的转动，当需要对病人进行硬膜外 麻醉时，使底座10与皮肤接触，通过转动固定套3和旋转螺栓17调节针管1在固定套3内的位 置，使针嘴11与皮肤垂直接触，针管1通过吸盘9固定在皮肤上，通过观察追溯线2在角度盘 12上的位置，读取角度进而穿刺进针，取出针芯23使脑脊液通过导液软管21进入收集盒20， 当收集盒20内的检验装置19变色时，表明已经穿刺成功，无需多次穿刺，极大地提高了设备 的实用性，同时通过设置收集盒20用于收集检验用脑脊液，避免脑脊液对环境造成污染，提 高了设备的实用性，通过设置追溯线2、角度盘12、吸盘9、连接杆8和检验装置19，提高了穿 刺的精度，减轻了病人的痛苦。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来 说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进 行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应 包含在本实用新型的保护范围之内。



说 明 书 附 图

图1
