一种麻醉科用无污染喷药装置

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201720677975.7
申请日：	20170612
申请（专利权）人：	[孙晶]
地址：	山东省济宁市微山县欢城镇田陈矿生活区枣庄矿业集团滕南医院麻醉科
发明人：	[孙晶]
主分类号：	A61M35/00
公开（公告）号：	CN207785652U
公开（公告）日：	20180831
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207785652U （45）授权公告日 20180831



（21）申请号 CN201720677975.7   （22）申请日 20170612   （73）专利权人 [孙晶]   地址 山东省济宁市微山县欢城镇田陈矿生活区枣庄矿业集团滕南医院麻醉科   （72）发明人 [孙晶]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉科用无污染喷药装置
（57）摘要      本实用新型公开了一种麻醉科用无污染喷药装置，包括软管、隔离罩、气动伸缩杆、消毒池、水池、过滤网、加热棒、第一储药罐、支架、连接管、气泵、电磁阀、第二储药罐、滚轮、喷雾装置、喷头螺母、喷嘴主体、密封垫片、进药管、凸台和通孔，其中喷雾装置、喷头螺母、喷嘴主体、密封垫片和进药管构成微喷雾调节喷头本体，第一储药罐和第二储药罐一体成型，利用喷头螺母调节喷出麻醉剂量的大小，利用喷雾装置喷出雾化药剂，利用密封垫片增加微喷雾调节喷头本体的气密性，利用软管方便移动微喷雾调节喷头本体，本装置能适应不同喷雾高度，喷药均匀，可盛放不同麻醉剂，可调节喷药量，安全无污染。



权 利 要 求 书

1.一种麻醉科用无污染喷药装置，包括软管(1)、隔离罩(2)、气动伸缩杆(3)、消毒池 (4)、水池(5)、过滤网(6)、加热棒(7)、第一储药罐(8)、支架(9)、连接管(10)、气泵(11)、电 磁阀(12)、第二储药罐(13)、滚轮(14)、喷雾装置(15)、喷头螺母(16)、喷嘴主体(17)、密封 垫片(18)、进药管(19)、凸台(20)和通孔(21)，其特征在于，其中喷雾装置(15)、喷头螺母 (16)、喷嘴主体(17)、密封垫片(18)和进药管(19)构成微喷雾调节喷头本体，第一储药罐 (8)和第二储药罐(13)一体成型，第一储药罐(8)和第二储药罐(13)一体成型中间用分隔板 隔开，第一储药罐(8)和第二储药罐(13)内部均安装有加热棒(7)，第一储药罐(8)和第二储 药罐(13)用可拆结构固连在支架(9)上，支架(9)底部安装有滚轮(14)，气泵(11)安装在第 一储药罐(8)和第二储药罐(13)上部中间位置，气泵(11)的输出端连接气动伸缩杆(3)一 端，第一储药罐(8)和第二储药罐(13)出药口位置均设置有电磁阀(12)，第一储药罐(8)和 第二储药罐(13)出药口端口位置均安设有过滤网(6)，第一储药罐(8)和第二储药罐(13)出 药口位置均连接气动伸缩杆(3)一端，气动伸缩杆(3)另一端连接软管(1)一端，软管(1)另 一端连接连接管(10)一端，连接管(10)另一端和微喷雾调节喷头本体底部的进药管(19)螺 纹连接，连接管(10)和微喷雾调节喷头本体外面包裹着隔离罩(2)，支架(9)两侧靠上部均 安装有凸台(20)，凸台(20)中间开设有通孔(21)，用以安放闲置时的微喷雾调节喷头本体， 气动伸缩杆(3)旁边设置有消毒池(4)，消毒池(4)旁边设置有水池(5)，微喷雾调节喷头本 体顶部是喷雾装置(15)，喷雾装置(15)底端和喷头螺母(16)一端套接，喷头螺母(16)另一 端和喷嘴主体(17)一端套接，喷嘴主体(17)另一端和进药管(19)一端套接，进药管(19)另 一端外壁纹制有螺纹，喷嘴主体(17)和进药管(19)之间设置有密封垫片(18)。
2.根据权利要求1所述的一种麻醉科用无污染喷药装置，其特征在于，所述气动伸缩杆 (3)有两个，且对称设置。
3.根据权利要求1所述的一种麻醉科用无污染喷药装置，其特征在于，所述消毒池(4) 有两个，且对称设置。
4.根据权利要求1所述的一种麻醉科用无污染喷药装置，其特征在于，所述水池(5)有 两个，且对称设置。
5.根据权利要求1所述的一种麻醉科用无污染喷药装置，其特征在于，所述加热棒(7) 有两个，且对称设置。

说 明 书

一种麻醉科用无污染喷药装置
技术领域
本实用新型涉及一种医疗装置，具体是一种麻醉科用无污染喷药装置。
背景技术
麻醉剂在医疗治疗中是非常重要的，它可以降低或避免患者在治疗时承受的疼 痛，但是目前市面上所使用的麻醉喷雾装置，清洁不够完善，容易造成患者感染，喷药不均 匀，喷药量也不可控制，造成治疗部位麻醉不彻底，给患者带来疼痛，且药剂温度不能调整， 容易给一些重症患者造成不适。
实用新型内容
本实用新型的目的在于提供一种麻醉科用无污染喷药装置，以解决上述背景技术 中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种麻醉科用无污染喷药装置，包括软管、隔离罩、气动伸缩杆、消毒池、水池、过 滤网、加热棒、第一储药罐、支架、连接管、气泵、电磁阀、第二储药罐、滚轮、喷雾装置、喷头 螺母、喷嘴主体、密封垫片、进药管、凸台和通孔，其中喷雾装置、喷头螺母、喷嘴主体、密封 垫片和进药管构成微喷雾调节喷头本体，第一储药罐和第二储药罐一体成型，第一储药罐 和第二储药罐一体成型中间用分隔板隔开，第一储药罐和第二储药罐内部均安装有加热 棒，第一储药罐和第二储药罐用可拆结构固连在支架上，支架底部安装有滚轮，气泵安装在 第一储药罐和第二储药罐上部中间位置，气泵的输出端连接气动伸缩杆一端，第一储药罐 和第二储药罐出药口位置均设置有电磁阀，第一储药罐和第二储药罐出药口端口位置均安 设有过滤网，第一储药罐和第二储药罐出药口位置均连接气动伸缩杆一端，气动伸缩杆另 一端连接软管一端，软管另一端连接连接管一端，连接管另一端和微喷雾调节喷头本体底 部的进药管螺纹连接，连接管和微喷雾调节喷头本体外面包裹着隔离罩，支架两侧靠上部 均安装有凸台，凸台中间开设有通孔，用以安放闲置时的微喷雾调节喷头本体，气动伸缩杆 旁边设置有消毒池，消毒池旁边设置有水池，微喷雾调节喷头本体顶部是喷雾装置，喷雾装 置底端和喷头螺母一端套接，喷头螺母另一端和喷嘴主体一端套接，喷嘴主体另一端和进 药管一端套接，进药管另一端外壁纹制有螺纹，喷嘴主体和进药管之间设置有密封垫片
作为本实用新型进一步的方案：所述气动伸缩杆有两个，且对称设置。
作为本实用新型进一步的方案：所述消毒池有两个，且对称设置。
作为本实用新型进一步的方案：所述水池有两个，且对称设置。
作为本实用新型再进一步的方案：所述加热棒有两个，且对称设置。
与现有技术相比，本实用新型的有益效果是：利用第一储药罐和第二储药罐放置 不同的麻醉剂，利用第一储药罐和第二储药罐中安装的加热棒，调节罐体内盛放的麻醉剂 温度，避免麻醉剂温度过低给患者造成不适，同时对盛放的麻醉剂进行杀菌消毒，利用凸台 中开设的通孔，用以安放闲置时的微喷雾调节喷头本体，利用过滤网过滤未溶解完全的药 粒，避免造成微喷雾调节喷头本体堵塞，利用消毒池对用过的微喷雾调节喷头本体进行消 毒，避免给下一位患者使用时造成感染，利用水池对消毒好的微喷雾调节喷头本体进行清 洗，利用隔离罩在喷雾装置不使用时，对微喷雾调节喷头本体进行隔离保护，防止细菌、病 毒、有害气体等对微喷雾调节喷头本体造成污染，利用气泵为气动伸缩杆提供动力，利用气 动伸缩杆调节高度，利用喷头螺母调节喷出麻醉剂量的大小，利用喷雾装置喷出雾化药剂， 利用密封垫片增加微喷雾调节喷头本体的气密性，利用软管方便移动微喷雾调节喷头本 体，本装置能适应不同喷雾高度，喷药均匀，可盛放不同麻醉剂，可调节喷药量，安全无污 染。
附图说明

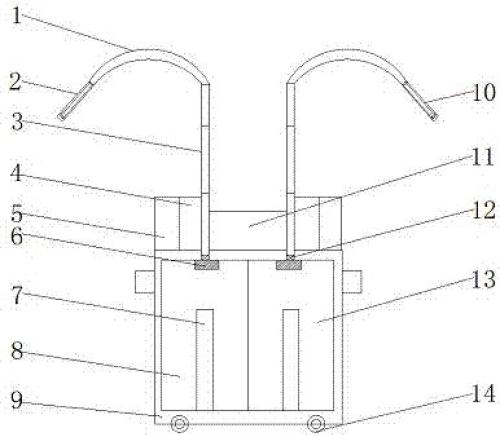

图1为一种麻醉科用无污染喷药装置的结构示意图。

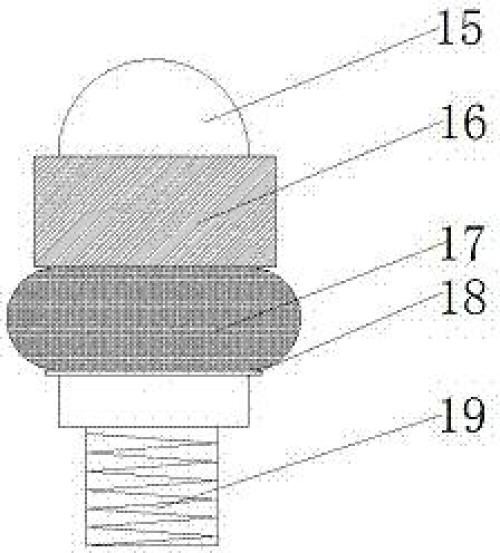

图2为一种麻醉科用无污染喷药装置中微喷雾调节喷头本体的结构示意图。

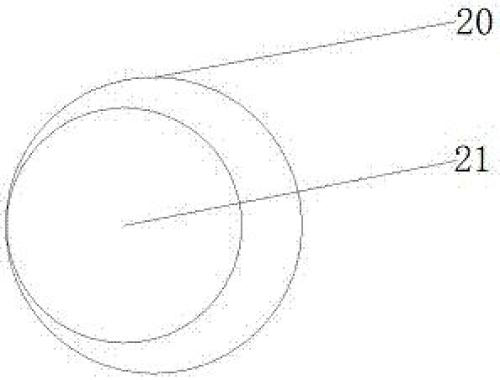

图3为一种麻醉科用无污染喷药装置中凸台的结构示意图。
图中：软管1、隔离罩2、气动伸缩杆3、消毒池4、水池5、过滤网6、加热棒7、第一储药 罐8、支架9、连接管10、气泵11、电磁阀12、第二储药罐13、滚轮14、喷雾装置15、喷头螺母16、 喷嘴主体17、密封垫片18、进药管19、凸台20和通孔21。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种麻醉科用无污染喷药装置，包括软管1、 隔离罩2、气动伸缩杆3、消毒池4、水池5、过滤网6、加热棒7、第一储药罐8、支架9、连接管10、 气泵11、电磁阀12、第二储药罐13、滚轮14、喷雾装置15、喷头螺母16、喷嘴主体17、密封垫片 18、进药管19、凸台20和通孔21，其中喷雾装置15、喷头螺母16、喷嘴主体17、密封垫片18和 进药管19构成微喷雾调节喷头本体，第一储药罐8和第二储药罐13一体成型，第一储药罐8 和第二储药罐13一体成型中间用分隔板隔开，第一储药罐8和第二储药罐13内部均安装有 加热棒7，第一储药罐8和第二储药罐13用可拆结构固连在支架9上，支架9底部安装有滚轮 14，气泵11安装在第一储药罐8和第二储药罐13上部中间位置，气泵11的输出端连接气动伸 缩杆3一端，第一储药罐8和第二储药罐13出药口位置均设置有电磁阀12，第一储药罐8和第 二储药罐13出药口端口位置均安设有过滤网6，第一储药罐8和第二储药罐13出药口位置均 连接气动伸缩杆3一端，气动伸缩杆3另一端连接软管1一端，软管1另一端连接连接管10一 端，连接管10另一端和微喷雾调节喷头本体底部的进药管19螺纹连接，连接管10和微喷雾 调节喷头本体外面包裹着隔离罩2，支架9两侧靠上部均安装有凸台20，凸台20中间开设有 通孔21，用以安放闲置时的微喷雾调节喷头本体，气动伸缩杆3旁边设置有消毒池4，消毒池 4旁边设置有水池5，微喷雾调节喷头本体顶部是喷雾装置15，喷雾装置15底端和喷头螺母 16一端套接，喷头螺母16另一端和喷嘴主体17一端套接，喷嘴主体17另一端和进药管19一 端套接，进药管19另一端外壁纹制有螺纹，喷嘴主体17和进药管19之间设置有密封垫片18。
本实用新型的工作原理是：利用第一储药罐和第二储药罐放置不同的麻醉剂，利 用第一储药罐和第二储药罐中安装的加热棒，调节罐体内盛放的麻醉剂温度，避免麻醉剂 温度过低给患者造成不适，同时对盛放的麻醉剂进行杀菌消毒，利用凸台中开设的通孔，用 以安放闲置时的微喷雾调节喷头本体，利用过滤网过滤未溶解完全的药粒，避免造成微喷 雾调节喷头本体堵塞，利用消毒池对用过的微喷雾调节喷头本体进行消毒，避免给下一位 患者使用时造成感染，利用水池对消毒好的微喷雾调节喷头本体进行清洗，利用隔离罩在 喷雾装置不使用时，对微喷雾调节喷头本体进行隔离保护，防止细菌、病毒、有害气体等对 微喷雾调节喷头本体造成污染，利用气泵为气动伸缩杆提供动力，利用气动伸缩杆调节高 度，利用喷头螺母调节喷出麻醉剂量的大小，利用喷雾装置喷出雾化药剂，利用密封垫片增 加微喷雾调节喷头本体的气密性，利用软管方便移动微喷雾调节喷头本体，本装置能适应 不同喷雾高度，喷药均匀，可盛放不同麻醉剂，可调节喷药量，安全无污染。
尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来 说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进 行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应 包含在本实用新型的保护范围之内。
