一种用于易躁动病人麻醉的面罩

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720501945.0
申请日：	20170508
申请（专利权）人：	[重庆医科大学附属永川医院]
地址：	重庆市永川区萱花路439号
发明人：	[张晓婷]
主分类号：	A61M16/06
公开（公告）号：	CN207950296U
公开（公告）日：	20181012
代理机构：	广州市华学知识产权代理有限公司
代理人：	[颜海良]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207950296U （45）授权公告日 20181012



（21）申请号 CN201720501945.0   （22）申请日 20170508   （73）专利权人 [重庆医科大学附属永川医院]   地址 重庆市永川区萱花路439号   （72）发明人 [张晓婷]   （74）专利代理机构 广州市华学知识产权代理有限公司         代理人 [颜海良]
（54）实用新型名称      一种用于易躁动病人麻醉的面罩
（57）摘要      本实用新型公开了一种用于易躁动病人麻醉的面罩，包括定位底板和麻醉面罩，所述定位底板上设置有与人体头部和颈部相匹配的控制槽，所述麻醉面罩可拆卸地安装于定位底板上控制槽的口鼻处，所述控制槽靠近头部的一端设置有控制帽，所述控制槽靠近颈部的一端设置有U形控制卡，所述U形控制卡的一端转动连接于控制槽的一侧，所述控制槽的另一侧安装有与U形控制卡另一端相匹配的限位卡。本实用新型能够有效地将容易躁动病人的头部控制在定位底板和麻醉面罩之间，有效地防止了病人在麻醉规程中挣脱麻醉面罩的情况出现，保证了麻醉的顺利进行，减少了麻醉剂的浪费。



权 利 要 求 书

1.一种用于易躁动病人麻醉的面罩，其特征在于：包括定位底板和麻醉面罩，所述定位 底板上设置有与人体头部和颈部相匹配的控制槽，所述麻醉面罩可拆卸地安装于定位底板 上控制槽的口鼻处，所述控制槽靠近头部的一端设置有控制帽，所述控制槽靠近颈部的一 端设置有U形控制卡，所述U形控制卡的一端转动连接于控制槽的一侧，所述控制槽的另一 侧安装有与U形控制卡另一端相匹配的限位卡，所述麻醉面罩包括密闭内罩和定位外罩，所 述密闭内罩的背面粘接于定位外罩的内壁上。

2.根据权利要求1所述的一种用于易躁动病人麻醉的面罩，其特征在于：所述控制槽的 两侧对称安装有磁铁块一，所述定位外罩上安装有与磁铁块一相吸引的磁铁块二，所述定 位外罩通过磁铁块一与磁铁块二的相互吸引作用连接于定位底板上。

3.根据权利要求2所述的一种用于易躁动病人麻醉的面罩，其特征在于：所述控制槽内 设置有与人体头部和颈部相匹配的充气气囊，所述定位底板上设置有与充气气囊相通的充 气嘴。

4.根据权利要求3所述的一种用于易躁动病人麻醉的面罩，其特征在于：所述磁铁块一 上设置有凹槽，所述磁铁块二上设置有与凹槽相匹配的凸起。

5.根据权利要求4所述的一种用于易躁动病人麻醉的面罩，其特征在于：所述U形控制 卡的内侧设置有海绵层。

6.根据权利要求1至5任一权利要求所述的一种用于易躁动病人麻醉的面罩，其特征在 于：所述控制帽上设置有散热孔。



说 明 书

一种用于易躁动病人麻醉的面罩

技术领域

本实用新型涉及医疗用具技术领域，尤其涉及一种用于易躁动病人麻醉的面罩。

背景技术

吸入麻醉是指挥发性麻醉药或麻醉气体由麻醉机经呼吸系统吸收入血，抑制中枢 神经系统而产生的全身麻醉的方法。在麻醉史上吸入麻醉是应用最早的麻醉方法，已经发 展成为实施全身麻醉的主要方法。吸入麻醉药在体内代谢、分解少，大部分以原形从肺排出 体外，因此吸入麻醉具有较高的可控性、安全性及有效性。

然而，容易躁动的精神病人、小孩等人群在麻醉规程中容易挣脱麻醉面罩，导致麻 醉失败。

实用新型内容

有鉴于此，本实用新型的目的是提供一种用于易躁动病人麻醉的面罩，将容易躁 动病人的头部控制在面罩内，防止在麻醉规程中挣脱麻醉面罩，保证麻醉的顺利进行。

本实用新型通过以下技术手段解决上述技术问题：

一种用于易躁动病人麻醉的面罩，包括定位底板和麻醉面罩，所述定位底板上设 置有与人体头部和颈部相匹配的控制槽，所述麻醉面罩可拆卸地安装于定位底板上控制槽 的口鼻处，所述控制槽靠近头部的一端设置有控制帽，所述控制槽靠近颈部的一端设置有U 形控制卡，所述U形控制卡的一端转动连接于控制槽的一侧，所述控制槽的另一侧安装有与 U形控制卡另一端相匹配的限位卡。

达到的技术效果是，能够有效地将容易躁动病人的头部控制在定位底板和麻醉面 罩之间，有效地防止了病人在麻醉规程中挣脱麻醉面罩的情况出现，保证了麻醉的顺利进 行，减少了麻醉剂的浪费。

进一步，所述麻醉面罩包括密闭内罩和定位外罩，所述密闭内罩的背面粘接于定 位外罩的内壁上。密闭内罩采用PVC材料加工而成的一次性面罩，定位外罩采用硬质材料加 工而成，每次使用时将新的密闭内罩粘接在定位外罩内壁上，使用完后撕下密闭内罩即可， 操作简单，使用方便，能有效地提高工作效率。

进一步，所述控制槽的两侧对称安装有磁铁块一，所述定位外罩上安装有与磁铁 块一相吸引的磁铁块二，所述定位外罩通过磁铁块一与磁铁块二的相互吸引作用连接于定 位底板上。通过磁铁块互相吸引的作用，能够快速将麻醉面罩定位到定位底板，完成麻醉面 罩的佩戴，同时更加方便于麻醉面罩位置的微调，使其与病人的面部紧密接触，保证面罩的 密闭质量，减少麻醉剂的浪费，提高麻醉效果。

进一步，所述控制槽内设置有与人体头部和颈部相匹配的充气气囊，所述定位底 板上设置有与充气气囊相通的充气嘴。能够根据不同病人的头部大小，通过充气嘴给充气 气囊进行充气或者放气，以使充气气囊的内部空间收缩或者扩张，进而将病人的头部紧密 控制在控制槽内，同时气囊具有缓冲的作用，能够提高病人的舒适度。

进一步，所述磁铁块一上设置有凹槽，所述磁铁块二上设置有与凹槽相匹配的凸 起。这样的设计能够增大两磁铁块的接触面积，使二者连接更加稳定，同时通过凹槽与凸起 的配合作用能够快速将麻醉面具定位在定位底板，避免了微调的步骤，有效地提高了佩戴 效率。

进一步，所述U形控制卡的内侧设置有海绵层。海绵层能够降低U形控制卡对病人 颈部的摩擦，提高病人的舒适度，此外海绵层能够吸附患者产生的汗液。

进一步，所述控制帽上设置有散热孔。通过散热孔能够加强控制帽内外的空气流 通，使患者头部散发出的热量能够及时散发出来。

本实用新型的有益效果：

1.本实用新型能够将容易躁动病人的头部控制在定位底板和麻醉面罩之间，防止 病人在麻醉规程中挣脱麻醉面罩，保证麻醉的顺利进行，减少麻醉剂的浪费；

2.本实用新型能够根据不同病人的头部大小，通过充气嘴给充气气囊进行充气或 者放气，以使充气气囊的内部空间收缩或者扩张，进而将病人的头部紧密控制在控制槽内， 提高定位控制效果；

3.本实用新型结构简单，操作方便，使用效果好，使用舒适度搞，适宜推广运用。

附图说明

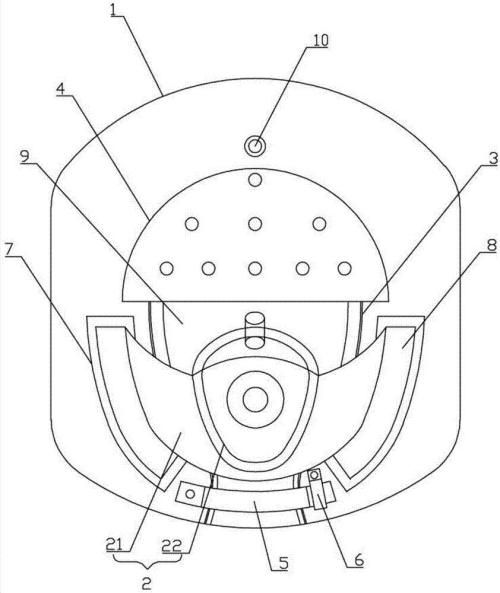

图1是本实用新型的结构示意图；

图2是本实用新型U形控制卡的结构示意图；

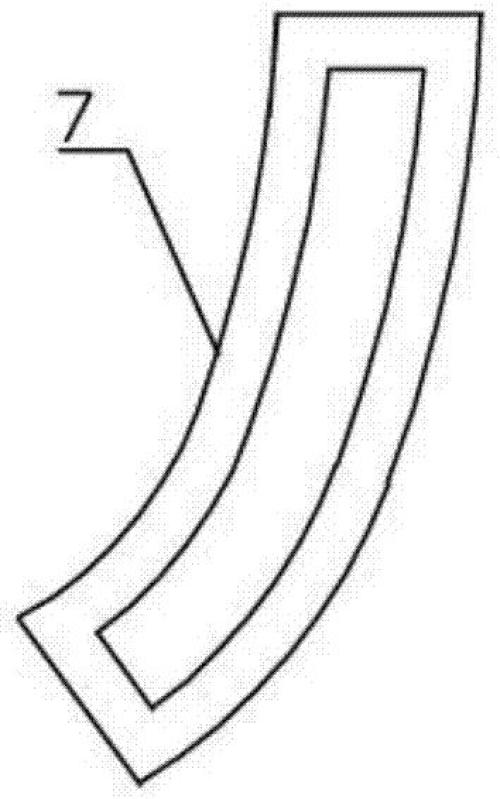

图3是本实用新型磁铁块一的结构示意图；

其中，定位底板1、麻醉面罩2、密闭内罩21、定位外罩22、控制槽3、控制帽4、U形控 制卡5、限位卡6、磁铁块一7、磁铁块二8、充气气囊9、充气嘴10、海绵层11。

具体实施方式

以下将结合附图对本实用新型进行详细说明：

如图1～图3所示：

一种用于易躁动病人麻醉的面罩，包括定位底板1和麻醉面罩2，所述定位底板1上 设置有与人体头部和颈部相匹配的控制槽3，所述麻醉面罩2可拆卸地安装于定位底板1上 控制槽3的口鼻处，所述控制槽3靠近头部的一端设置有控制帽4，所述控制槽3靠近颈部的 一端设置有U形控制卡5，所述U形控制卡5的一端转动连接于控制槽3的一侧，所述控制槽3 的另一侧安装有与U形控制卡5另一端相匹配的限位卡6。

所述麻醉面罩2包括密闭内罩21和定位外罩22，所述密闭内罩21的背面粘接于定 位外罩22的内壁上。密闭内罩采用PVC材料加工而成的一次性面罩，定位外罩采用硬质材料 加工而成，每次使用时将新的密闭内罩粘接在定位外罩内壁上，使用完后撕下密闭内罩即 可，操作简单，使用方便，能有效地提高了工作效率。

所述控制槽3的两侧对称安装有磁铁块一7，所述定位外罩22上安装有与磁铁块一 7相吸引的磁铁块二8，所述定位外罩22通过磁铁块一7与磁铁块二8的相互吸引作用连接于 定位底板1上。通过磁铁块互相吸引的作用，能够快速将麻醉面罩定位到定位底板，完成麻 醉面罩的佩戴，同时更加方便于麻醉面罩位置的微调，使其与病人的面部紧密接触，保证面 罩的密闭质量，减少麻醉剂的浪费，提高麻醉效果。

所述控制槽3内设置有与人体头部和颈部相匹配的充气气囊9，所述定位底板1上 设置有与充气气囊9相通的充气嘴10。能够根据不同病人的头部大小，通过充气嘴给充气气 囊进行充气或者放气，以使充气气囊的内部空间收缩或者扩张，进而将病人的头部紧密控 制在控制槽内，同时气囊具有缓冲的作用，能够提高病人的舒适度。

所述磁铁块一7上设置有凹槽，所述磁铁块二8上设置有与凹槽相匹配的凸起。这 样的设计能够增大两磁铁块的接触面积，使二者连接更加稳定，同时通过凹槽与凸起的配 合作用能够快速将麻醉面具定位在定位底板，避免了微调的步骤，有效地提高了佩戴效率。

所述U形控制卡5的内侧设置有海绵层11。海绵层能够降低U形控制卡对病人颈部 的摩擦，提高病人的舒适度，此外海绵层能够吸附患者产生的汗液。

所述控制帽上设置有散热孔。通过散热孔能够加强控制帽内外的空气流通，使患 者头部散发出的热量能够及时散发出来。

本实用新型的使用方法如下：

1.先将病人的头部放进控制槽内，然后旋转U形控制卡，使U形控制卡远离旋转端 的端部卡入限位卡内；

2.根据病人的头部大小，利用外界气源通过充气嘴给充气气囊进行充气，或者通 过充气嘴给充气气囊放气，以使充气气囊的内部空间与病人头部相适应，将病人的头部紧 密控制在控制槽内；

3.将新的密闭内罩粘接在定位外罩内壁上，然后通过磁铁块一上的凹槽与磁铁块 二上的凸起之间的相互的配合作用将麻醉面具定位在定位底板上即可。

以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对 本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术 方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在 本实用新型的权利要求范围当中。本实用新型未详细描述的技术、形状、构造部分均为公知 技术。



说 明 书 附 图

图1

图2

图3
