一种临床插管麻醉辅助设备

发布时间：2019/06/12 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201721608504.7
申请日：	20171119
申请（专利权）人：	[贵州医科大学附属医院, 贵州省人民医院]
地址：	贵州省贵阳市云岩区贵医街28号
发明人：	[吴金丽, 何祥, 欧炜]
主分类号：	A61M16/04
公开（公告）号：	CN207980142U
公开（公告）日：	20181019
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN207980142U （45）授权公告日 20181019



（21）申请号 CN201721608504.7   （22）申请日 20171119   （73）专利权人 [贵州医科大学附属医院, 贵州省人民医院]   地址 贵州省贵阳市云岩区贵医街28号   （72）发明人 [吴金丽, 何祥, 欧炜]   （74）专利代理机构         代理人
（54）实用新型名称      一种临床插管麻醉辅助设备
（57）摘要      本实用新型公开了一种临床插管麻醉辅助设备，包括充气气囊、负压机、导管、麻醉管、呼吸管和囊体，所述囊体套装在导管靠近底部位置处，所述充气气囊和囊体之间通过充气管进行连通，所述导管为内外双层管设计，导管一侧面上设置有输痰管，输痰管顶端处设置有痰管连接头，所述负压机通过痰管连接头与输痰管进行连通，所述麻醉管和呼吸管设置在导管内圈里，且麻醉管和呼吸管从导管上端面穿出，呼吸管顶部设置有呼吸管连接头，呼吸管连接头连接有呼吸机出气管，呼吸机出气管上安装有氧气调节阀，所述导管外壁上均匀设置有一圈吸痰口，吸痰口内壁上设置有一圈化痰加热丝网。本实用新型在辅助呼吸时氧气进量易控制，吸痰工作更便捷且吸痰工作更彻底。



权 利 要 求 书

1.一种临床插管麻醉辅助设备，包括充气气囊(1)、负压机(3)、导管(11)、麻醉管(12)、 呼吸管(13)和囊体(14)，其特征在于：所述囊体(14)套装在导管(11)靠近底部位置处，所述 充气气囊(1)和囊体(14)之间通过充气管(2)进行连通，所述导管(11)为内外双层管设计， 导管(11)一侧面上设置有输痰管(5)，输痰管(5)顶端处设置有痰管连接头(4)，所述负压机 (3)通过痰管连接头(4)与输痰管(5)进行连通，所述麻醉管(12)和呼吸管(13)设置在导管 (11)内圈里，且麻醉管(12)和呼吸管(13)从导管(11)上端面穿出，呼吸管(13)顶部设置有 呼吸管连接头(6)，呼吸管连接头(6)连接有呼吸机出气管(8)，呼吸机出气管(8)上安装有 氧气调节阀(7)，麻醉管(12)顶部设置有麻醉管连接头(10)，麻醉管连接头(10)连接有麻醉 药进管(9)，所述导管(11)外壁上均匀设置有一圈吸痰口(16)，且吸痰口(16)位于囊体(14) 上方，吸痰口(16)内壁上设置有一圈化痰加热丝网(17)。
2.根据权利要求1所述的一种临床插管麻醉辅助设备，其特征在于：所述囊体(14)为环 形。
3.根据权利要求1所述的一种临床插管麻醉辅助设备，其特征在于：所述麻醉管(12)和 呼吸管(13)从导管(11)上端面穿出的位置处均设置有密封圈(15)。
4.根据权利要求1所述的一种临床插管麻醉辅助设备，其特征在于：所述痰管连接头 (4)、呼吸管连接头(6)和麻醉管连接头(10)均为硬质管道连接头。
5.根据权利要求1所述的一种临床插管麻醉辅助设备，其特征在于：所述吸痰口(16)为 相对于导管(11)敞口凸出设置。

说 明 书

一种临床插管麻醉辅助设备
技术领域
本实用新型涉及医疗麻醉用具技术领域，具体为一种临床插管麻醉辅助设备。
背景技术
现有的麻醉主要分为局部麻醉和全身麻醉，当因手术需要对患者进行全身麻醉 时，需要保证患者气管通气，以满足机体对氧气的需要，而对于全身麻醉的患者，由于其身 体已丧失知觉，医护人员需使用气管导管来对病人进行辅助呼吸。
在使用气管导管辅助患者进行呼吸的过程中，气囊底部经常会积存大量痰液，为 了及时吸出这些痰液，保持呼吸道通畅，医护人员常需要先停止向导管内输送氧气，然后排 放掉气囊内的气体，将导管从患者气管内拨出，最后使用吸痰工具将患者气管内的痰液吸 走，待痰液全部被吸走后，再一次将导管插入到患者气管内，并接通外部供氧设备继续给患 者供氧，医护人员每隔一段时间就要使用上述方法对患者进行吸痰，重复的操作及繁琐的 过程给医护人员带来了很大麻烦，而且在吸痰过程中，出于痰液的附着性，吸痰时也较为麻 烦，存在吸痰不彻底的现象，并且现有的气管导管辅助呼吸时，氧气进量得不到有效控制。
实用新型内容
本实用新型的目的在于提供一种临床插管麻醉辅助设备，具备不需反复的拔出导 管即可进行吸痰工作并且吸痰之间进行化痰处理，痰液更容易吸附出来且吸痰更彻底和使 用气管导管辅助呼吸时氧气进量能够得到有效控制的优点，解决了现有的气管导管辅助呼 吸过程中存在吸痰困难、吸痰不彻底和辅助呼吸时氧气进量难以控制的问题。
为实现上述目的，本实用新型提供如下技术方案：一种临床插管麻醉辅助设备，包 括充气气囊、负压机、导管、麻醉管、呼吸管和囊体，所述囊体套装在导管靠近底部位置处， 所述充气气囊和囊体之间通过充气管进行连通，所述导管为内外双层管设计，导管一侧面 上设置有输痰管，输痰管顶端处设置有痰管连接头，所述负压机通过痰管连接头与输痰管 进行连通，所述麻醉管和呼吸管设置在导管内圈里，且麻醉管和呼吸管从导管上端面穿出， 呼吸管顶部设置有呼吸管连接头，呼吸管连接头连接有呼吸机出气管，呼吸机出气管上安 装有氧气调节阀，麻醉管顶部设置有麻醉管连接头，麻醉管连接头连接有麻醉药进管，所述 导管外壁上均匀设置有一圈吸痰口，且吸痰口位于囊体上方，吸痰口内壁上设置有一圈化 痰加热丝网。
优选的，所述囊体为环形。
优选的，所述麻醉管和呼吸管从导管上端面穿出的位置处均设置有密封圈。
优选的，所述痰管连接头、呼吸管连接头和麻醉管连接头均为硬质管道连接头。
优选的，所述吸痰口为相对于导管敞口凸出设置。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型主要针对现有的气管导管辅助呼吸过程中吸痰工作进行麻烦的问 题，通过设置双层的导管，利用内外管之间的间隙作为吸痰运输的通道，设置的负压机将囊 体处的痰进行吸出，达到了不需拔出导管即可吸痰的效果，吸痰工作进行更加方便。
2、本实用新型针对吸痰不够彻底的问题，通过在导管外壁上的吸痰口内进一步设 置化痰加热丝网，通过化痰加热丝网对痰液进行加热处理，使得痰液附着性能降低，流动性 增强，达到了吸痰更加容易更加彻底的效果。
3、本实用新型针对辅助呼吸时氧气进量难以控制的问题，通过在呼吸机出气管上 设置氧气调节阀，利用氧气调节阀调节氧气进入的速度，进而达到控制氧气进入的量，达到 了便捷控制氧气进量的效果。
附图说明

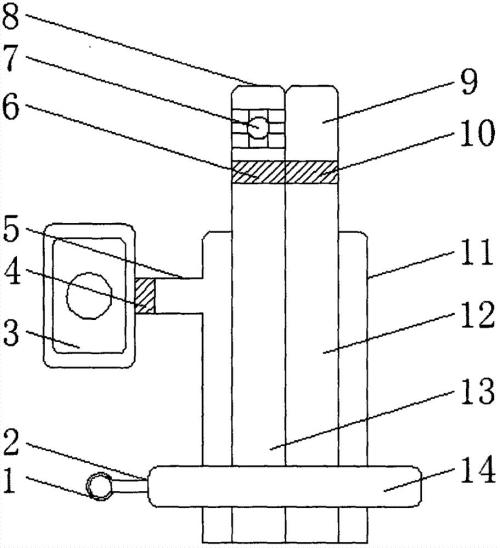

图1为本实用新型的整体平面示意图；

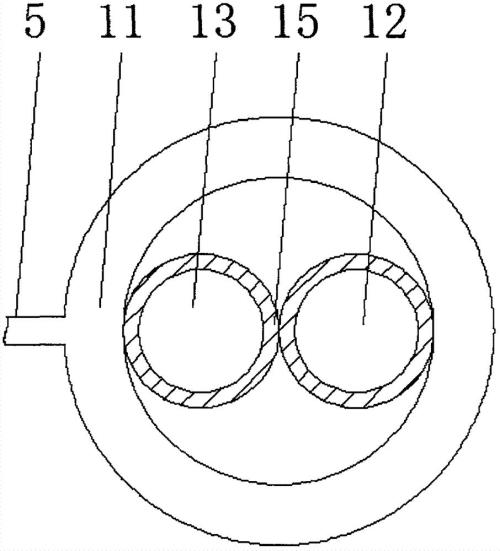

图2为图1中导管上端面的俯视图；

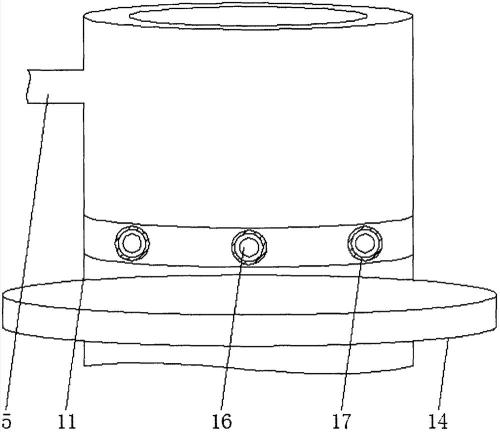

图3为本实用新型的导管局部外观图；

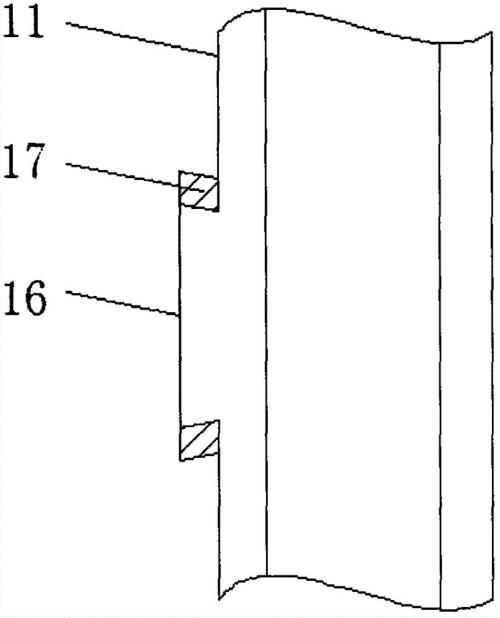

图4为图3中的吸痰口处侧视图。
图中：1-充气气囊；2-充气管；3-负压机；4-痰管连接头；5-输痰管；6-呼吸管连接 头；7-氧气调节阀；8-呼吸机出气管；9-麻醉药进管；10-麻醉管连接头；11-导管；12-麻醉 管；13-呼吸管；14-囊体；15-密封圈；16-吸痰口；17-化痰加热丝网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至4，本实用新型提供的一种实施例：一种临床插管麻醉辅助设备，包括 充气气囊1、负压机3、导管11、麻醉管12、呼吸管13和囊体14，囊体14为环形，囊体14套装在 导管11靠近底部位置处，充气气囊1和囊体14之间通过充气管2进行连通，囊体14在经过充 气气囊1的充气后，可以发生膨胀继而囊体14与患者气管内壁进行相对紧密接触，起到一定 程度上稳固导管11的作用，避免导管11轻易发生位置的改变，导管11为内外双层管设计，导 管11双层设计外层和内层之间可以作为吸痰时的痰液输送通道，内层可以用于容置麻醉管 12和呼吸管13，导管11一侧面上设置有输痰管5，输痰管5顶端处设置有痰管连接头4，负压 机3通过痰管连接头4与输痰管5进行连通，麻醉管12和呼吸管13设置在导管11内圈里，且麻 醉管12和呼吸管13从导管11上端面穿出，麻醉管12作为输送麻醉药的通道，呼吸管13用于 输送呼吸用的氧气，麻醉管12和呼吸管13从导管11上端面穿出的位置处均设置有密封圈 15，密封圈15起到保证导管11良好气密性的作用，呼吸管13顶部设置有呼吸管连接头6，呼 吸管连接头6连接有呼吸机出气管8，呼吸机出气管8上安装有氧气调节阀7，氧气调节阀7可 以起到调节氧气进入呼吸管13的速度的作用，继而可以调节氧气进入量，麻醉管12顶部设 置有麻醉管连接头10，麻醉管连接头10连接有麻醉药进管9，麻醉药进管9用于连接麻醉药 源，起到投放麻醉药的作用，痰管连接头4、呼吸管连接头6和麻醉管连接头10均为硬质管道 连接头，导管11外壁上均匀设置有一圈吸痰口16，且吸痰口16位于囊体14上方，吸痰口16为 相对于导管11敝口凸出设置，吸痰口16是吸痰工作时痰液进入导管11的入口，是痰液吸出 工作中痰液输送的起点，吸痰口16内壁上设置有一圈化痰加热丝网17，化痰加热丝网17在 通电后可以对通过吸痰口16和吸痰口16周边的痰液进行加热，使得痰液流动性增强更容易 被吸出。
工作原理：本实用新型工作中，将导管11插入患者气管内，通过挤压充气气囊1对 囊体14进行充气，充气后的囊体14体积发生膨胀，继而囊体14与患者气管内壁进行相对紧 密接触，进而可以将导管11进行一定程度上的固定，使用本实用新型进行呼吸工作时，通过 呼吸机出气管8将呼吸所用的呼吸机内的氧气输送至呼吸管13中，从而进行辅助呼吸的工 作，在氧气进入呼吸管13的过程中，通过氧气调节阀7调节氧气的输入速度继而可以调整氧 气输入的量，在进行麻醉工作时，通过麻醉药进管9引入麻醉药进入麻醉管12中，从而进行 麻醉工作，在进行吸痰工作时，通过通电后的化痰加热丝网17对吸痰口16处的痰液进行加 热，痰液流动性增强，打开负压机3，在负压机3的作用下，导管11内的气压变低，痰液在气压 作用下由吸痰口16进入导管11中，继而运送到输痰管5从而将痰液吸出。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而 且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新 型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新 型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。

说 明 书 附 图

图1

图2

图3

图4
