麻醉复苏急救箱

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201620495941.1
申请日：	20160529
申请（专利权）人：	[顾奕]
地址：	浙江省杭州市江干区机场路40号解放军第117医院麻醉科
发明人：	[顾奕]
主分类号：	A61F17/00
公开（公告）号：	CN205988370U
公开（公告）日：	20170301
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205988370U （45）授权公告日 20170301



（21）申请号 CN201620495941.1   （22）申请日 20160529   （73）专利权人 [顾奕]   地址 浙江省杭州市江干区机场路40号解放军第117医院麻醉科   （72）发明人 [顾奕]   （74）专利代理机构         代理人
（54）实用新型名称      麻醉复苏急救箱
（57）摘要      本实用新型公开了一种麻醉复苏急救箱，包括第一箱体、第二箱体、一对箱体锁扣、急救箱提手、一对箱体连接合页、一对减震内层、多块纵向插接板、多块横向插接板、多条插接凹槽、多条插接凸起、多个第一连接扣、多条松紧绑带及多个第二连接扣；第一箱体通过箱体连接合页、箱体锁扣连第二箱体，急救箱提手设在第一箱体上，减震内层设在第一箱体及第二箱体内，插接凹槽设在减震内层、纵向插接板上，插接凸起设在纵向插接板、横向插接板上，第一连接扣设在减震内层、纵向插接板及横向插接板上，第二连接扣设在松紧绑带上。本实用新型能根据麻醉、复苏的医疗用具的大小调整内部的置物区域大小，并通过松紧绑带进一步保护医疗用具，抗震效果好。



权 利 要 求 书

1.一种麻醉复苏急救箱，其特征在于：包括第一箱体、第二箱体、一对箱体锁扣、急救箱 提手、一对箱体连接合页、一对减震内层、多块纵向插接板、多块横向插接板、多条插接凹 槽、多条插接凸起、多个第一连接扣、多条松紧绑带及多个第二连接扣；所述的第一箱体及 第二箱体分别为一面开口的箱型结构，所述的第一箱体的一端通过所述的一对箱体连接合 页与所述的第二箱体的一端连接，所述的第一箱体罩盖在所述的第二箱体上，形成急救箱 本体；所述的第一箱体的另一端通过所述的一对箱体锁扣与所述的第二箱体锁紧扣接，所 述的急救箱提手设置在所述的第一箱体的外壁上；所述的一对减震内层分别对应设置在所 述的第一箱体及第二箱体内，所述的一对减震内层紧贴在所述的第一箱体及第二箱体的内 壁上；所述的多条插接凹槽分别间隔设置在所述的一对减震内层的内壁上，所述的多条插 接凹槽纵向设置；所述的多条插接凸起分别对称设置在所述的多块纵向插接板的两端，所 述的多块纵向插接板分别通过所述的多条插接凸起插接在所述的一对减震内层的多条插 接凹槽之间；所述的多条插接凹槽分别间隔设置在所述的多块纵向插接板的两侧端面上， 所述的多条插接凸起分别对称设置在所述的多块横向插接板的两端，所述的多块横向插接 板分别通过所述的多条插接凸起插接在所述的多块纵向插接板的多条插接凹槽之间及所 述的一对减震内层的多条插接凹槽与所述的多块纵向插接板的多条插接凹槽之间；所述的 多个第一连接扣分别间隔设置在所述的一对减震内层、多块纵向插接板及多块横向插接板 的顶部，所述的多个第二连接扣分别对称设置在所述的多条松紧绑带的两端，所述的第二 连接扣与所述的第一连接扣适配扣接。

2.根据权利要求1所述的麻醉复苏急救箱，其特征在于：所述的第一箱体上设有辅助外 袋，位于所述的第一箱体的外壁两侧。

3.根据权利要求1或2所述的麻醉复苏急救箱，其特征在于：所述的第一箱体及第二箱 体的边缘处分别设有加强包边，所述的加强包边分别与所述的第一箱体及第二箱体为一体 结构。

4.根据权利要求3所述的麻醉复苏急救箱，其特征在于：所述的第一箱体及第二箱体的 底部分别设有防磨底垫，位于所述的第一箱体及第二箱体的边缘处。

5.根据权利要求4所述的麻醉复苏急救箱，其特征在于：所述的第一箱体的开口端面上 设有凸起部，所述的第二箱体的开口端面上设有凹陷部，所述的凸起部适配插入在所述的 凹陷部内，使所述的第一箱体与所述的第二箱体适配插接。



说 明 书

麻醉复苏急救箱

技术领域

本实用新型涉及一种医疗设备，尤其涉及一种麻醉复苏急救箱。

背景技术

麻醉与复苏在急救、手术等医疗过程中使用十分广泛，麻醉与复苏的工具根据不 同的病症具有较多的种类，现有技术的麻醉复苏急救箱结构简单，工具摆放杂乱，且不能根 据工具的大小调节急救箱内的单元格的大小，适用面较小。

实用新型内容

本实用新型的目的：提供一种麻醉复苏急救箱，结构简单，使用方便，成本低。

为了实现上述目的，本实用新型的技术方案是：

一种麻醉复苏急救箱，包括第一箱体、第二箱体、一对箱体锁扣、急救箱提手、一对 箱体连接合页、一对减震内层、多块纵向插接板、多块横向插接板、多条插接凹槽、多条插接 凸起、多个第一连接扣、多条松紧绑带及多个第二连接扣；所述的第一箱体及第二箱体分别 为一面开口的箱型结构，所述的第一箱体的一端通过所述的一对箱体连接合页与所述的第 二箱体的一端连接，所述的第一箱体罩盖在所述的第二箱体上，形成急救箱本体；所述的第 一箱体的另一端通过所述的一对箱体锁扣与所述的第二箱体锁紧扣接，所述的急救箱提手 设置在所述的第一箱体的外壁上；所述的一对减震内层分别对应设置在所述的第一箱体及 第二箱体内，所述的一对减震内层紧贴在所述的第一箱体及第二箱体的内壁上；所述的多 条插接凹槽分别间隔设置在所述的一对减震内层的内壁上，所述的多条插接凹槽纵向设 置；所述的多条插接凸起分别对称设置在所述的多块纵向插接板的两端，所述的多块纵向 插接板分别通过所述的多条插接凸起插接在所述的一对减震内层的多条插接凹槽之间；所 述的多条插接凹槽分别间隔设置在所述的多块纵向插接板的两侧端面上，所述的多条插接 凸起分别对称设置在所述的多块横向插接板的两端，所述的多块横向插接板分别通过所述 的多条插接凸起插接在所述的多块纵向插接板的多条插接凹槽之间及所述的一对减震内 层的多条插接凹槽与所述的多块纵向插接板的多条插接凹槽之间；所述的多个第一连接扣 分别间隔设置在所述的一对减震内层、多块纵向插接板及多块横向插接板的顶部，所述的 多个第二连接扣分别对称设置在所述的多条松紧绑带的两端，所述的第二连接扣与所述的 第一连接扣适配扣接。

上述的麻醉复苏急救箱，其中，所述的第一箱体上设有辅助外袋，位于所述的第一 箱体的外壁两侧。

上述的麻醉复苏急救箱，其中，所述的第一箱体及第二箱体的边缘处分别设有加 强包边，所述的加强包边分别与所述的第一箱体及第二箱体为一体结构。

上述的麻醉复苏急救箱，其中，所述的第一箱体及第二箱体的底部分别设有防磨 底垫，位于所述的第一箱体及第二箱体的边缘处。

上述的麻醉复苏急救箱，其中，所述的第一箱体的开口端面上设有凸起部，所述的 第二箱体的开口端面上设有凹陷部，所述的凸起部适配插入在所述的凹陷部内，使所述的 第一箱体与所述的第二箱体适配插接。

本实用新型能根据麻醉、复苏的医疗用具的大小调整内部的置物区域大小，并通 过松紧绑带进一步保护医疗用具，抗震效果好，携带方便。

附图说明

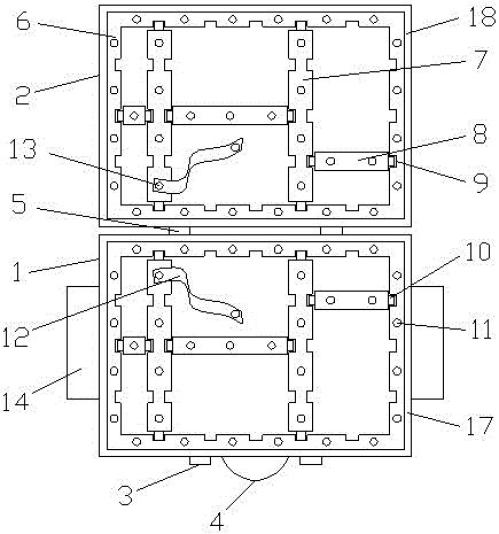

图1是本实用新型麻醉复苏急救箱的展开图。

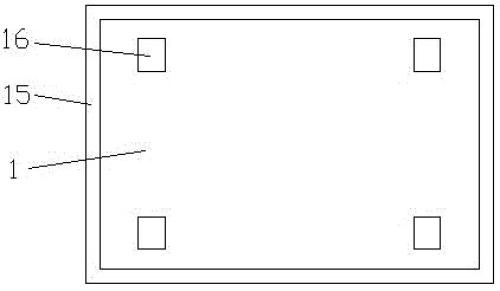

图2是本实用新型麻醉复苏急救箱的第一箱体的仰视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1所示，一种麻醉复苏急救箱，包括第一箱体1、第二箱体2、一对箱体锁 扣3、急救箱提手4、一对箱体连接合页5、一对减震内层6、多块纵向插接板7、多块横向插接 板8、多条插接凹槽9、多条插接凸起10、多个第一连接扣11、多条松紧绑带12及多个第二连 接扣13；所述的第一箱体1及第二箱体2分别为一面开口的箱型结构，所述的第一箱体1的一 端通过所述的一对箱体连接合页5与所述的第二箱体2的一端连接，所述的第一箱体1罩盖 在所述的第二箱体2上，形成急救箱本体；所述的第一箱体1的另一端通过所述的一对箱体 锁扣3与所述的第二箱体2锁紧扣接，所述的急救箱提手4设置在所述的第一箱体1的外壁 上；所述的一对减震内层6分别对应设置在所述的第一箱体1及第二箱体2内，所述的一对减 震内层6紧贴在所述的第一箱体1及第二箱体2的内壁上；所述的多条插接凹槽9分别间隔设 置在所述的一对减震内层6的内壁上，所述的多条插接凹槽9纵向设置；所述的多条插接凸 起10分别对称设置在所述的多块纵向插接板7的两端，所述的多块纵向插接板7分别通过所 述的多条插接凸起10插接在所述的一对减震内层6的多条插接凹槽9之间；所述的多条插接 凹槽9分别间隔设置在所述的多块纵向插接板7的两侧端面上，所述的多条插接凸起10分别 对称设置在所述的多块横向插接板8的两端，所述的多块横向插接板8分别通过所述的多条 插接凸起10插接在所述的多块纵向插接板7的多条插接凹槽9之间及所述的一对减震内层6 的多条插接凹槽9与所述的多块纵向插接板7的多条插接凹槽9之间；所述的多个第一连接 扣11分别间隔设置在所述的一对减震内层6、多块纵向插接板7及多块横向插接板8的顶部， 所述的多个第二连接扣13分别对称设置在所述的多条松紧绑带12的两端，所述的第二连接 扣13与所述的第一连接扣11适配扣接。

所述的第一箱体1上设有辅助外袋14，位于所述的第一箱体1的外壁两侧，可用于 摆放医疗用品，便于使用，增加了本实用新型的存储容量。

请参见附图2所示，所述的第一箱体1及第二箱体2的边缘处分别设有加强包边15， 所述的加强包边15分别与所述的第一箱体1及第二箱体2为一体结构，可起到增加急救箱本 体的强度的作用。

所述的第一箱体1及第二箱体2的底部分别设有防磨底垫16，位于所述的第一箱体 1及第二箱体2的边缘处，可在第一箱体1和第二箱体2打开时，减少桌面、地面等对急救箱本 体表面的摩擦。

所述的第一箱体1的开口端面上设有凸起部17，所述的第二箱体2的开口端面上设 有凹陷部18，所述的凸起部17适配插入在所述的凹陷部18内，使所述的第一箱体1与所述的 第二箱体2适配插接，达到防潮、防尘的作用。

使用时，通过一对箱体锁扣3将第一箱体1和第二箱体2打开，一对箱体连接合页5 使第一箱体1和第二箱体2对称展开，一对减震内层6可起到减震的作用，多块纵向插接板7 和多块横向插接板8将第一箱体1和第二箱体2内部分隔成多个不同大小的置物区域，便于 摆放各种尺寸的麻醉、复苏用具，置物区域的大小可通过多条插接凹槽9和多条插接凸起10 插接调整，摆放医疗用具后，可将多条松紧绑带12通过多个第二连接扣13扣接在多个第一 连接扣11上，使多条松紧绑带12绑紧在医疗用具上，防止携带时医疗用具晃动或摇晃；本实 用新型可通过急救箱提手4携带。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外”、“上”、“内”、 “纵向”、“两端”、“两侧”、“顶部”、“底部”等指示的方位或位置关系为基于附图所示的方位 或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或 元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限 制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性 或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者 隐含地包括至少一个该特征。在本实用新型的描述中，“多个”的含义是至少两个，例如两 个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“罩盖”、“设置”、“连接”、“扣 接”、“紧贴”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体； 可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以 是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的 普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能根据麻醉、复苏的医疗用具的大小调整内部的置物区域 大小，并通过松紧绑带进一步保护医疗用具，抗震效果好，携带方便。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围， 凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关 产品的技术领域，均同理包括在本实用新型的专利保护范围内。



说 明 书 附 图



图1



图2
