一种手术室用的麻醉注射器固定装置

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720055678.9
申请日：	20170118
申请（专利权）人：	[曾晓燕]
地址：	四川省泸州市龙马潭区春晖路西南医科大附属中医院麻醉科
发明人：	[曾晓燕]
主分类号：	A61B90/50
公开（公告）号：	CN206836974U
公开（公告）日：	20180105
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206836974U （45）授权公告日 20180105



（21）申请号 CN201720055678.9   （22）申请日 20170118   （73）专利权人 [曾晓燕]   地址 四川省泸州市龙马潭区春晖路西南医科大附属中医院麻醉科   （72）发明人 [曾晓燕]   （74）专利代理机构         代理人
（54）实用新型名称      一种手术室用的麻醉注射器固定装置
（57）摘要      本实用新型涉及一种医疗器械辅助工具领域，更具体的说是一种手术室用的麻醉注射器固定装置，主要包括紧定螺钉I、垫块、U型卡、升降座、紧定螺钉II、支杆I、支杆II、升降杆I、升降杆II、升降座。所述紧定螺钉I与垫块相连接，紧定螺钉I与U型卡相连接，升降座与U型卡相连接，紧定螺钉II与升降座相连接，升降杆I与升降座相连接，支杆I与升降杆I相连接，支杆I与定位板I相连接，定位板II与支杆II相连接，支杆II与升降杆II相连接，升降杆II与升降座相连接。该装置可在进行麻醉手术时，定位精确，操作简便、省时省力，减少了进行手术麻醉时位置不准确状况的发生。



权 利 要 求 书

1.一种手术室用的麻醉注射器固定装置，包括紧定螺钉I(1)、垫块(2)、U型卡(3)、升降 座(4)、紧定螺钉II(5)、升降杆I(6)、支杆I(7)、定位板I(8)、定位板II(9)、支杆II(10)和升 降杆II(11)，其特征在于：紧定螺钉I(1)与垫块(2)相连接，紧定螺钉I(1)与U型卡(3)相连 接，升降座(4)与U型卡(3)相连接，且升降座(4)位于U型卡(3)的上端，紧定螺钉II(5)与升 降座(4)相连接，升降杆I(6)与升降座(4)相连接，支杆I(7)与升降杆I(6)相连接，且支杆I (7)位于升降杆I(6)的上端，支杆I(7)与定位板I(8)相连接，定位板II(9)与支杆II(10)相 连接，支杆II(10)与升降杆II(11)相连接，且支杆II(10)位于升降杆II(11)的上端，升降杆 II(11)与升降座(4)相连接。

2.根据权利要求1所述的一种手术室用的麻醉注射器固定装置，其特征在于：所述的定 位板I(8)与定位板II(9)同中心线。

3.根据权利要求1所述的一种手术室用的麻醉注射器固定装置，其特征在于：所述的定 位板I(8)与定位板II(9)设有若干小孔且一一对应。



说 明 书

一种手术室用的麻醉注射器固定装置

技术领域

本实用新型涉及一种医疗器械辅助工具领域，更具体的说是一种手术室用的麻醉 注射器固定装置。

背景技术

目前在现实的医疗过程中，没有便利易使用的麻醉注射器固定装置，在需要进行 麻醉手术时，麻醉注射器易定位错误，容易造成手术不便，影响手术效果。此外，影响医疗工 作的进行，给医务人员增加了一定的工作难度，所以设计一种手术室用的麻醉注射器固定 装置。

实用新型内容

本实用新型主要解决的技术问题是提供一种手术室用的麻醉注射器固定装置，可 以在进行手术麻醉时，定位精确，操作简便、省时省力，减少麻醉位置不准确的状况发生。

为解决上述技术问题，本实用新型提供技术方案如下：一种手术室用的麻醉注射 器固定装置，包括紧定螺钉I、垫块、U型卡、升降座、紧定螺钉II、升降杆I、支杆I、定位板I、 定位板II、支杆II和升降杆II。

所述紧定螺钉I与垫块相连接，紧定螺钉I与U型卡相连接，升降座与U型卡相连接， 且升降座位于U型卡的上端，紧定螺钉II与升降座相连接，升降杆I与升降座相连接，支杆I 与升降杆I相连接，且支杆I位于升降杆I的上端，支杆I与定位板I相连接，定位板II与支杆 II相连接，支杆II与升降杆II相连接，且支杆II位于升降杆II的上端，升降杆II与升降座相 连接。

作为本技术方案的进一步优化，本实用新型一种手术室用的麻醉注射器固定装置 所述的定位板I与定位板II同中心线。

作为本技术方案的进一步优化，本实用新型一种手术室用的麻醉注射器固定装置 所述的定位板I与定位板II设有若干小孔且一一对应。

本实用新型一种手术室用的麻醉注射器固定装置的有益效果为：

本实用新型一种手术室用的麻醉注射器固定装置，可以在进行麻醉手术时，辅助 定位，操作简便、省时省力，减少麻醉位置不准确状况的发生。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

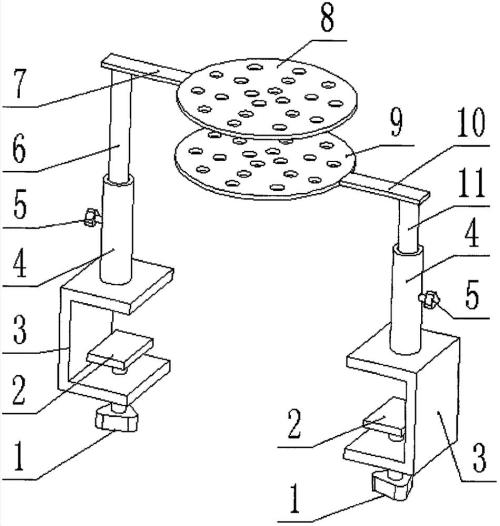

图1为本实用新型一种手术室用的麻醉注射器固定装置的结构示意图。

图中：紧定螺钉I 1；垫块2；U型卡3；升降座4；紧定螺钉II 5；升降杆I 6；支杆I 7； 定位板I 8；定位板II 9；支杆II 10；升降杆II 11。

具体实施方式

具体实施方式一：

下面结合图1说明本实施方式，本实用新型涉及一种医疗器械辅助工具领域，更具 体的说是一种手术室用的麻醉注射器固定装置，包括紧定螺钉I 1、垫块2、U型卡3、升降座 4、紧定螺钉II 5、升降杆I 6、支杆I 7、定位板I 8、定位板II 9、支杆II 10和升降杆II 11。

所述紧定螺钉I 1与垫块2相连接，紧定螺钉I 1与垫块2的连接方式为焊接，紧定 螺钉I 1与U型卡3相连接，紧定螺钉I 1与U型卡3的连接方式为螺纹连接，升降座4与U型卡3 相连接，升降座4与U型卡3的连接方式为焊接，且升降座4位于U型卡3的上端，紧定螺钉II 5 与升降座4相连接，紧定螺钉II 5与升降座4的连接方式为螺纹连接，升降杆I 6与升降座4 相连接，升降杆I 6与升降座4的连接方式为滑动连接，支杆I 7与升降杆I 6相连接，支杆I 7与升降杆I 6的连接方式为焊接，且支杆I 7位于升降杆I 6的上端，支杆I 7与定位板I 8 相连接，支杆I 7与定位板I 8的连接方式为焊接，定位板II 9与支杆II 10相连接，定位板 II 9与支杆II 10的连接方式为焊接，支杆II 10与升降杆II 11相连接，支杆II 10与升降 杆II 11的连接方式为焊接，且支杆II 10位于升降杆II 11的上端，升降杆II 11与升降座4 相连接，升降杆II 11与升降座4的连接方式为滑动连接。

具体实施方式二：

下面结合图1说明本实施方式，本实施方式对实施方式一作进一步说明，所述的定 位板I 8与定位板II 9同中心线。

具体实施方式三：

下面结合图1说明本实施方式，本实施方式对实施方式一作进一步说明，所述的定 位板I 8与定位板II 9设有若干小孔且一一对应。

工作原理：紧定螺钉I 1与垫块2相连接，紧定螺钉I 1与U型卡3相连接，升降座4与 U型卡3相连接，紧定螺钉II 5与升降座4相连接，升降杆I 6与升降座4为滑动连接，支杆I 7 与升降杆I 6固定连接，支杆I 7与定位板I 8固定连接，定位板II 9与支杆II 10固定连接， 支杆II 10与升降杆II 11固定连接升降杆II 11与升降座4为滑动连接。使用时，通过旋转 紧定螺钉I 1可将装置固定在手术床沿，通过调节紧定螺钉II 5，可以上下调节装置的高 度，同时定位板I 8与定位板II 9之间的距离为可调的，可根据需要，找到最合适的手术高 度，整个装置可以在麻醉手术时，辅助定位，操作简便、省时省力，减少了进行麻醉手术时位 置不易准确的状况发生。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技 术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属 于本实用新型的保护范围。



说 明 书 附 图



图1
