笔尖式脊髓麻醉穿刺针导向器

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201820074541.2
申请日：	20180111
申请（专利权）人：	[贾新权, 修培宏]
地址：	山东省聊城市东昌府区中通时代豪园三期47#1单元101室
发明人：	[贾新权, 修培宏]
主分类号：	A61B17/34
公开（公告）号：	CN208876696U
公开（公告）日：	20190521
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208876696U （45）授权公告日 20190521



（21）申请号 CN201820074541.2   （22）申请日 20180111   （73）专利权人 [贾新权, 修培宏]   地址 山东省聊城市东昌府区中通时代豪园三期47#1单元101室   （72）发明人 [贾新权, 修培宏]   （74）专利代理机构         代理人
（54）实用新型名称      笔尖式脊髓麻醉穿刺针导向器
（57）摘要      本实用新型公开了一种笔尖式脊髓麻醉穿刺针导向器，是一种用于引导现代笔尖式脊髓麻醉穿刺针的器械。其主体包括导向针头和引导管两部分，导向针头的内径可以通过笔尖式脊髓麻醉针滑动穿过，导向管采用透明材质可以观察到脊髓麻醉针插入导向器和导向针头，导向器技术核心在于其导向管内腔前端为圆锥形，其圆锥型开口与导向针头后端顺滑衔接，经导向管内腔插入的脊髓麻醉针尖可顺利滑入导向针头内腔，从而避免脊髓麻醉针尖受损，导向器也便于握持和控制导向针头的角度和方向，从而实现经导向器快捷顺利完成脊髓腔穿刺麻醉，提高麻醉成功率和减低麻醉并发症。



权 利 要 求 书

1.笔尖式脊髓麻醉穿刺针导向器，包括导向器主体(1)和导向针头(4)，主体(1)内腔为圆管状，其直径可以允许笔尖式脊髓麻醉针滑动穿过，其前端为圆锥形(2)，圆锥形开口(3)与导向针头(4)的后端钢针内腔开口顺滑连接，可以允许脊髓麻醉针尖经此圆锥尖端顺利进入导向针头(4)内。 2.根据权利要求1所述的笔尖式脊髓麻醉穿刺针导向器，其特征为导向针头(4)为前端锐利斜面开口穿刺针。 3.根据权利要求1所述的笔尖式脊髓麻醉穿刺针导向器，其特征为主体为透明材料，可以观察到脊髓麻醉针插入导向针头。



说 明 书

笔尖式脊髓麻醉穿刺针导向器

技术领域

本实用新型涉及一种笔尖式脊髓麻醉穿刺针的导向器，属于麻醉医学器械。

背景技术

脊髓麻醉是麻醉医学常用技术，既往采用锐利斜切面开口的针头有较高的头痛并发症发生率，目前改为笔尖式尖端侧开口的脊髓麻醉针。由于笔尖式脊髓麻醉针尖端呈圆锥形，直接穿刺时皮肤韧带和肌肉的阻力较大，导致长而软的针头受阻而改变方向，麻醉针可能意外刺伤脊神经或神经根致神经并发症，甚至弯曲变形致麻醉穿刺失败。因此，如何快捷顺利完成穿刺是笔尖针脊髓麻醉成功的关键。临床上已有采用一根内径可通过脊髓麻醉针的普通注射针作为引导针，预先将注射针头插入到脊椎间隙内，以此针导引笔尖脊髓麻醉针前进方向。但是，将笔尖式脊髓麻醉针插入导引针内腔时尖端难以对准注射针头后座开口，容易损坏笔尖针的针尖，导致操作费时甚至失败，且这种普通注射针头做导引时握持稳定性和可控性不佳。

实用新型内容

为了顺利将笔尖式脊髓麻醉针尖插入注射针头内腔实现导引穿刺，同时又不会导致脊髓麻醉针的圆锥型尖端受损，本实用新型提供一种可以准确顺利控制笔尖针尖端位置的导向器，通过导向器可将笔尖针头尖端准确对正针头后端钢针座内腔开口，实现顺利将笔尖针插入导向针腔内的目的，同时导向器也方便握持和控制方向。

本实用新型所采用的技术方案是：包括导向器主体和导向针头，主体内腔为圆管状，其直径可以允许笔尖式脊髓麻醉针滑动穿过，其前端为圆锥形，圆锥形开口与导向针头的后端钢针内腔开口顺滑连接，可以允许脊髓麻醉针尖经此圆锥尖端顺利进入导向针头内；导向针头为前端锐利斜面开口穿刺针；主体为透明材料，可以观察到脊髓麻醉针插入导向针头。

本实用新型的有益效果为：由于导向器内腔管的圆锥形前端孔与导向针头后端内腔孔光滑对合，脊髓麻醉针笔尖式尖端可以顺利插入导向针头内腔，由于导向器便于握持和调整导引针尖方向和位置，从而实现快速导引定位顺利完成脊髓腔穿刺麻醉。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型示意图：

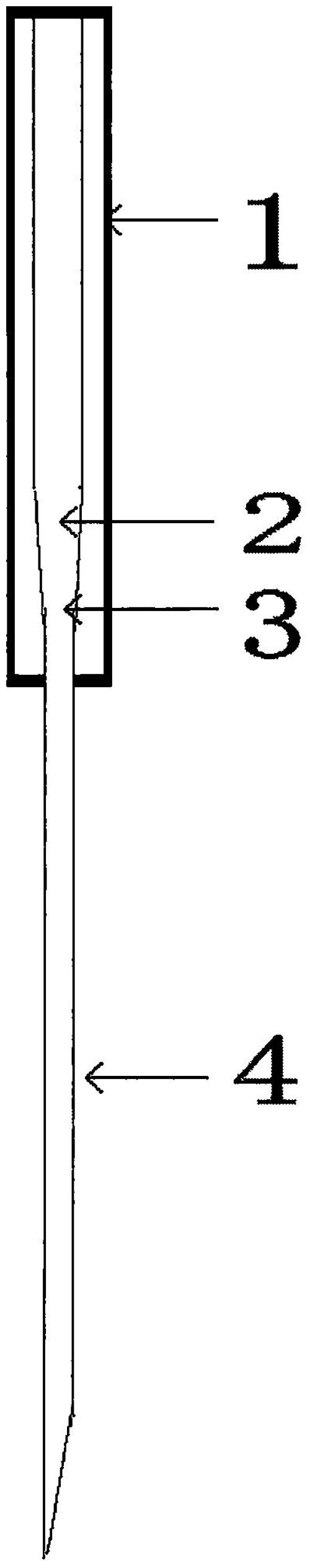

图中(1)为导向器的圆管状结构主体，(2)为导向器内腔前端圆锥型，(3) 为圆锥形前端孔，其与导向定位针头(4)的后端内腔开口孔平滑连接，便于将脊髓麻醉针笔尖端导入导向针头(4)内。

图2为本实用新型的实施示意图；

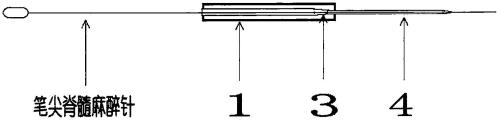

图中(4)定位针头用来穿刺到预定的脊椎间隙内，按照预期方向角度插入针头进入预期位置，然后将笔尖脊髓麻醉针插入导向器(1)，经导向器内腔圆锥(2)导引滑入前端孔(3)进入定位针头(4)内腔，然后在针头(4)定位引导下继续前进入脊髓腔，注射局麻药完成麻醉。

具体实施方式

导向器作为脊髓麻醉穿刺包的组件，也可以单独包装灭菌后与脊髓麻醉穿刺包联合使用。使用导向针头(4)穿刺，预期目的定位方向角度插入针头(4) 入椎间隙，再将笔尖脊髓麻醉针插入导向器(1)内腔，经导向器内腔圆锥(2) 滑动到前端孔(3)进入定位针头(4)内腔，然后在导向针头(4)引导下进入脊髓腔完成脊髓麻醉。
