申请号：	CN201720059435.2
申请日：	20170118
申请（专利权）人：	[王东伟]
地址：	黑龙江省佳木斯市向阳区德祥街348号佳木斯大学附属第一医院
发明人：	[王东伟]
主分类号：	A61M16/01
公开（公告）号：	CN206852883U
公开（公告）日：	20180109
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206852883U （45）授权公告日 20180109



（21）申请号 CN201720059435.2   （22）申请日 20170118   （73）专利权人 [王东伟]   地址 黑龙江省佳木斯市向阳区德祥街348号佳木斯大学附属第一医院   （72）发明人 [王东伟]   （74）专利代理机构         代理人
（54）实用新型名称      一种医学麻醉科用麻醉支架
（57）摘要      本实用新型公开了一种医学麻醉科用麻醉支架，包括U型卡板，所述U型卡板的下侧内部固定连接有若干空心柱，空心柱内设置有活动杆，相邻的空心柱的侧壁下部通过连接管相接通，所述U型卡板内的上部固定连接有第一套筒，第一套筒的内部设置有支撑柱，支撑柱的上部左右侧分别固定连接有弧形套筒和第二套筒；本实用新型的有益效果是：本实用新型结构简单，设计新颖，通过挤压弹性气囊，并打开对应的针阀，即可完成U型卡板对本实用新型的固定、第一弹性弧面卡槽和第二弹性弧面卡槽的高度调节，也能够进行第一弹性弧面卡槽的倾斜位置调节和第二弹性弧面卡槽的水平位置的调节，使麻醉气管更够较好的弯曲固定，操作方便。



权 利 要 求 书

1.一种医学麻醉科用麻醉支架，包括U型卡板，其特征在于，所述U型卡板的下侧内部固 定连接有若干空心柱，空心柱内设置有活动杆，相邻的空心柱的侧壁下部通过连接管相接 通，所述U型卡板内的上部固定连接有第一套筒，第一套筒的内部设置有支撑柱，支撑柱的 上部左右侧分别固定连接有弧形套筒和第二套筒，弧形套筒的内部设置有弧形杆，弧形杆 的端部固定连接有第一连接块，第一连接块的左侧壁固定连接有第一弹性弧形卡槽，所述 第二套筒的内部设置有导柱，导柱的右端固定连接有第二连接块，第二连接块的上部固定 连接有第二弹性弧形卡槽，所述第一套筒的右侧设置有弹性气囊，弹性气囊的出气端开设 有外螺纹，弹性气囊的下部设置有五通管，五通管的上分支管开设有内螺纹，所述弹性气囊 的出气端与五通管的上分支管通过螺纹相旋合连接，所述五通管的其余四个分支管分别通 过软管与空心柱的侧壁下部、第一套筒的侧壁下部、弧形套筒的侧壁右侧和第二套筒的侧 壁左侧相固定接通，五通管的其余四个分支管上分别安装有调节阀。

2.根据权利要求1所述的一种医学麻醉科用麻醉支架，其特征在于，所述活动杆的上部 固定粘接有防滑垫。

3.根据权利要求1所述的一种医学麻醉科用麻醉支架，其特征在于，所述第一套筒的上 部、弧形套筒的下部和第二套筒的右侧均固定粘接有密封圈。

4.根据权利要求1所述的一种医学麻醉科用麻醉支架，其特征在于，所述弹性气囊的进 气端和出气端分别安装有单向阀。

5.根据权利要求1所述的一种医学麻醉科用麻醉支架，其特征在于，所述调节阀为针 阀。

6.根据权利要求1所述的一种医学麻醉科用麻醉支架，其特征在于，所述第一套筒的侧 壁固定连接有固定环，弹性气囊的侧壁固定连接有L型把手。



说 明 书

一种医学麻醉科用麻醉支架

技术领域

本实用新型涉及一种医疗辅助用具，具体是一种医学麻醉科用麻醉支架。

背景技术

在进行一些手术时，为了减轻或者消除在手术过程中病人所承担的疼痛，需要使 用麻醉机对病人进行麻醉，以便手术的顺利进行，由于现有的麻醉机螺纹管较长及橡胶螺 纹管较重，很容易在全麻醉的过程中将气管导管带出或者向一侧压迫、打折，给麻醉工作带 来一定的不便。

现有的一些麻醉支架，基本上都是采用单点支撑方式对麻醉机螺纹管或者橡胶螺 纹管进行支撑，这种方式支撑在调整支架高度和角度时，不仅容易造成螺纹管在支架上滑 动并且对螺纹管在水平方向的长度调节能力有限，一旦螺纹管发生滑动，就需要重新布置 螺纹管，继而给麻醉工作带了不便。

实用新型内容

本实用新型的目的在于提供一种医学麻醉科用麻醉支架，以解决上述背景技术中 提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种医学麻醉科用麻醉支架，包括U型卡板，所述U型卡板的下侧内部固定连接有 若干空心柱，空心柱内设置有活动杆，相邻的空心柱的侧壁下部通过连接管相接通，所述U 型卡板内的上部固定连接有第一套筒，第一套筒的内部设置有支撑柱，支撑柱的上部左右 侧分别固定连接有弧形套筒和第二套筒，弧形套筒的内部设置有弧形杆，弧形杆的端部固 定连接有第一连接块，第一连接块的左侧壁固定连接有第一弹性弧形卡槽，所述第二套筒 的内部设置有导柱，导柱的右端固定连接有第二连接块，第二连接块的上部固定连接有第 二弹性弧形卡槽，所述第一套筒的右侧设置有弹性气囊，弹性气囊的出气端开设有外螺纹， 弹性气囊的下部设置有五通管，五通管的上分支管开设有内螺纹，所述弹性气囊的出气端 与五通管的上分支管通过螺纹相旋合连接，所述五通管的其余四个分支管分别通过软管与 空心柱的侧壁下部、第一套筒的侧壁下部、弧形套筒的侧壁右侧和第二套筒的侧壁左侧相 固定接通，五通管的其余四个分支管上分别安装有调节阀。

作为本实用新型进一步的方案：所述活动杆的上部固定粘接有防滑垫。

作为本实用新型再进一步的方案：所述防滑垫的材质为PU。

作为本实用新型再进一步的方案：所述第一套筒的上部、弧形套筒的下部和第二 套筒的右侧均固定粘接有密封圈。

作为本实用新型再进一步的方案：所述密封圈的材质为丁腈橡胶。

作为本实用新型再进一步的方案：所述弹性气囊的进气端和出气端分别安装有单 向阀。

作为本实用新型再进一步的方案：所述调节阀为针阀。

作为本实用新型再进一步的方案：所述第一套筒的侧壁固定连接有固定环，弹性 气囊的侧壁固定连接有L型把手。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计新颖，通 过挤压弹性气囊，并打开对应的针阀，即可完成U型卡板对本实用新型的固定、第一弹性弧 面卡槽和第二弹性弧面卡槽的高度调节，也能够进行第一弹性弧面卡槽的倾斜位置调节和 第二弹性弧面卡槽的水平位置的调节，使麻醉气管更够较好的弯曲固定，操作方便。

附图说明

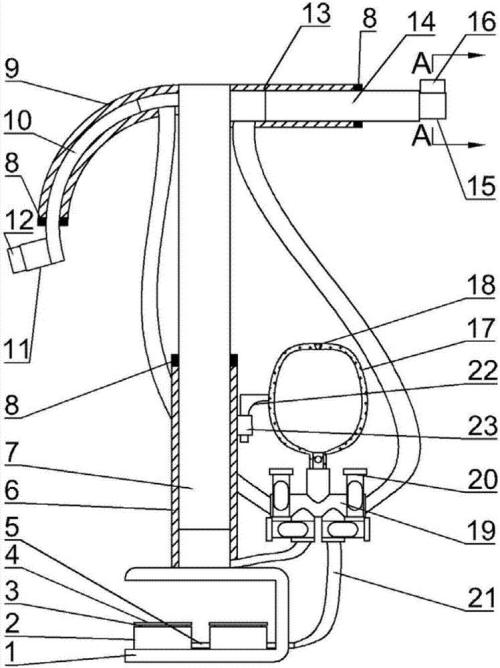

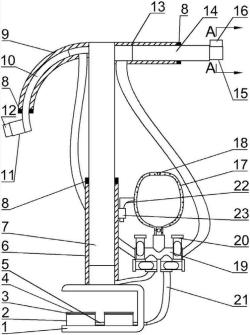

图1为一种医学麻醉科用麻醉支架的结构示意图；

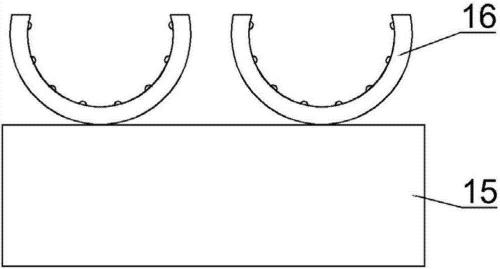

图2为一种医学麻醉科用麻醉支架中A-A的示意图。

图中：1-U型卡板、2-空心柱、3-活动杆、4-防滑垫、5-连接管、6-第一套筒、7-支撑 柱、8-密封圈、9-弧形套筒、10-弧形杆、11-第一连接块、12-第一弹性弧形卡槽、13-第二套 筒、14-导柱、15-第二连接块、16-第二弹性弧形卡槽、17-弹性气囊、18-单向阀、19-五通管、 20-针阀、21-软管、22-L型把手、23-固定环。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种医学麻醉科用麻醉支架，包括U型卡板1，所述U型卡板1的下侧 内部固定连接有若干空心柱2，空心柱2内设置有活动杆3，相邻的空心柱2的侧壁下部通过 连接管5相接通，所述U型卡板1内的上部固定连接有第一套筒6，第一套筒6的内部设置有支 撑柱7，支撑柱7的上部左右侧分别固定连接有弧形套筒9和第二套筒13，弧形套筒9的内部 设置有弧形杆10，弧形杆10的端部固定连接有第一连接块11，第一连接块11的左侧壁固定 连接有第一弹性弧形卡槽12，所述第二套筒13的内部设置有导柱14，导柱14的右端固定连 接有第二连接块15，第二连接块15的上部固定连接有第二弹性弧形卡槽16，所述第一套筒 12的右侧设置有弹性气囊17，弹性气囊17的出气端开设有外螺纹，弹性气囊17的下部设置 有五通管19，五通管19的上分支管开设有内螺纹，所述弹性气囊17的出气端与五通管19的 上分支管通过螺纹相旋合连接，所述五通管19的其余四个分支管分别通过软管21与空心柱 2的侧壁下部、第一套筒6的侧壁下部、弧形套筒9的侧壁右侧和第二套筒13的侧壁左侧相固 定接通，五通管19的其余四个分支管上分别安装有调节阀。

将U型卡板1卡进护理床的床沿，打开与空心柱2对应的针阀，用手挤压弹性气囊 17，弹性气囊17将外界的空气注入到空心柱2内，活动杆3上移，防滑垫4抵住护理床的下部， 然后关闭与空心柱2对应的针阀，此时U型卡板1将本实施例固定，需要调节第一弹性弧面卡 槽12和第二弹性弧面卡槽16的高度位置时，打开与第一套筒6对应的针阀，第一套筒6内的 空气增加，支撑柱7上移，即可调节第一弹性弧面卡槽12和第二弹性弧面卡槽16的高度位 置，当需要调节第一弹性弧面卡槽12的倾斜位置时，打开与弧形套筒9对应的针阀，同样用 手挤压弹性气囊17，弧形杆10带动第一弹性弧面卡槽12进行移动，同理，打开与第二套筒13 对应的针阀20，能够调节第二弹性弧面卡槽16的位置，当使用完成后，将弹性气囊17从五通 管19上扭动下来，则本实施例的活动部件即可复位。

所述活动杆3的上部固定粘接有防滑垫4。

所述防滑垫4的材质为PU。

所述第一套筒6的上部、弧形套筒9的下部和第二套筒13的右侧均固定粘接有密封 圈8。

所述密封圈8的材质为丁腈橡胶。

所述弹性气囊17的进气端和出气端分别安装有单向阀18。

所述调节阀为针阀20。

所述第一套筒6的侧壁固定连接有固定环23，弹性气囊17的侧壁固定连接有L型把 手22。

本实用新型的工作原理是：将U型卡板1卡进护理床的床沿，打开与空心柱2对应的 针阀，用手挤压弹性气囊17，弹性气囊17将外界的空气注入到空心柱2内，活动杆3上移，防 滑垫4抵住护理床的下部，然后关闭与空心柱2对应的针阀，此时U型卡板1将本实施例固定， 需要调节第一弹性弧面卡槽12和第二弹性弧面卡槽16的高度位置时，打开与第一套筒6对 应的针阀，第一套筒6内的空气增加，支撑柱7上移，即可调节第一弹性弧面卡槽12和第二弹 性弧面卡槽16的高度位置，当需要调节第一弹性弧面卡槽12的倾斜位置时，打开与弧形套 筒9对应的针阀，同样用手挤压弹性气囊17，弧形杆10带动第一弹性弧面卡槽12进行移动， 同理，打开与第二套筒13对应的针阀20，能够调节第二弹性弧面卡槽16的位置，当使用完成 后，将弹性气囊17从五通管19上扭动下来，则本实施例的活动部件即可复位。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而 且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新 型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新 型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包 含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当 将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员 可以理解的其他实施方式。



说 明 书 附 图



图1



图2
