一种麻醉和麻醉呼吸用呼吸过滤器

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201720770611.3
申请日：	20170629
申请（专利权）人：	[河南亚都实业有限公司]
地址：	河南省新乡市长垣县建蒲西路234号
发明人：	[韩立涛, 张正男, 李风光, 闫钧, 李伟甲, 王玲玲]
主分类号：	B01D50/00
公开（公告）号：	CN206853383U
公开（公告）日：	20180109
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206853383U （45）授权公告日 20180109



（21）申请号 CN201720770611.3   （22）申请日 20170629   （73）专利权人 [河南亚都实业有限公司]   地址 河南省新乡市长垣县建蒲西路234号   （72）发明人 [韩立涛, 张正男, 李风光, 闫钧, 李伟甲, 王玲玲]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉和麻醉呼吸用呼吸过滤器
（57）摘要      本实用新型公开了一种麻醉和麻醉呼吸用呼吸过滤器，包括上盖、盒体、进气管、出气管、集水槽、出气口、Z型过滤芯片、活性炭滤网、海绵和纱布，所述上盖和盒体之间设置有密封圈，所述进气管和上盖大面积连通，所述出气管和盒体底端大面积连通，所述集水槽的底端安装有管盖，与现有技术相比，本实用新型的有益效果是该新型一种麻醉和麻醉呼吸用呼吸过滤器，结构简单，能有效的将呼吸过程中产生的水汽进行收集排出，降低了其他病症的发生，保护了患者的生命安全，使用简单等优点，适合推广使用。



权 利 要 求 书

1.一种麻醉和麻醉呼吸用呼吸过滤器，包括上盖（1）、盒体（2）、进气管（3）、出气管（4）、 集水槽（5）、出气口（6）、Z型过滤芯片（7）、活性炭滤网（8）、海绵（9）和纱布（10），其特征在 于：所述上盖（1）通过扣接式结构固定安装在盒体（2）上；所述进气管（3）固定安装在上盖 （1）的上端；所述出气管（4）固定安装在盒体（2）的下端；所述集水槽（5）设置在出气管（4）的 下端；所述出气口（6）设置在出气管（4）上，且位于集水槽（5）的上方一侧；所述Z型过滤芯片 （7）固定安装在盒体（2）的内部中央；所述活性炭滤网（8）固定安装在盒体（2）内，并位于Z型 过滤芯片（7）的两侧；所述海绵（9）安装在盒体（2）内，并位于活性炭滤网（8）的两外侧；所述 纱布（10）安装在盒体（2）内，并位于海绵（9）的两外侧。
2.根据权利要求 1所述的一种麻醉和麻醉呼吸用呼吸过滤器，其特征在于：所述上盖 （1）和盒体（2）之间设置有密封圈。
3.根据权利要求 1所述的一种麻醉和麻醉呼吸用呼吸过滤器，其特征在于：所述进气 管（3）和上盖（1）大面积连通。
4.根据权利要求 1所述的一种麻醉和麻醉呼吸用呼吸过滤器，其特征在于：所述出气 管（4）和盒体（2）底端大面积连通。
5.根据权利要求 1所述的一种麻醉和麻醉呼吸用呼吸过滤器，其特征在于：所述集水 槽（5）的底端安装有管盖。

说 明 书

一种麻醉和麻醉呼吸用呼吸过滤器
技术领域
本实用新型涉及一种呼吸过滤器，尤其是一种麻醉和麻醉呼吸用呼吸过滤器。
背景技术
手术全身麻醉气管内插管(喉罩)后，需要和麻醉机相连接，进行呼吸管理，在麻醉 机器与病人端连接呼吸机时需要呼吸管路，但单纯管道易将氧气中和呼吸过程中一些粉 尘、杂质、细菌及病毒带入治疗过程，造成由于手术创伤病人体弱，易发生肺部感染，为此， 目前多数要求在麻醉机与病人呼吸连接系统中增加呼吸过滤器，这样就减少了病人感染， 但在使用过程中发现，现在使用的呼吸过滤器虽然外形有差异，但均有一个共同弊端，就是 呼吸过滤器在使用一些时间后，由于气流量冷热变化，产生积水，将呼吸过滤膜及附属内容 物浸湿，从而增加呼吸气流量阻力，影响病人有效通气量，以致病人发生供氧不足，导致其 它并发症。
实用新型内容
本实用新型的目的在于提供一种麻醉和麻醉呼吸用呼吸过滤器，以解决上述背景 技术中提出的问题。
本实用新型的目的是通过下述技术方案予以实现：一种麻醉和麻醉呼吸用呼吸过 滤器，包括上盖、盒体、进气管、出气管、集水槽、出气口、Z型过滤芯片、活性炭滤网、海绵和 纱布，所述上盖通过扣接式结构固定安装在盒体上；所述进气管固定安装在上盖的上端；所 述出气管固定安装在盒体的下端；所述集水槽设置在出气管的下端；所述出气口设置在出 气管上，且位于集水槽的上方一侧；所述Z型过滤芯片固定安装在盒体的内部中央；所述活 性炭滤网固定安装在盒体内，并位于Z型过滤芯片的两侧；所述海绵安装在盒体内，并位于 活性炭滤网的两外侧；所述纱布安装在盒体内，并位于海绵的两外侧。
进一步的，所述上盖和盒体之间设置有密封圈。
进一步的，所述进气管和上盖大面积连通。
进一步的，所述出气管和盒体底端大面积连通。
进一步的，所述集水槽的底端安装有管盖。
与现有技术相比，本实用新型的有益效果是该新型一种麻醉和麻醉呼吸用呼吸过 滤器，结构简单，能有效的将呼吸过程中产生的水汽进行收集排出，降低了其他病症的发 生，保护了患者的生命安全，使用简单等优点，适合推广使用。
附图说明

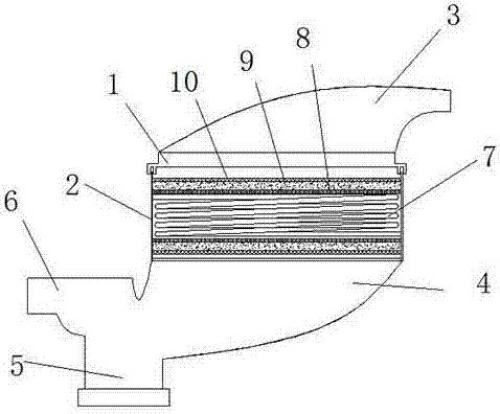

图1是本实用新型整体结构效果图；
图中：1-上盖、2-盒体、3-进气管、4-出气管、5-集水槽、6-出气口、7-Z型过滤芯片、 8-活性炭滤网、9-海绵、10-纱布。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1所示，本实用新型公开了一种麻醉和麻醉呼吸用呼吸过滤器，包括上盖1、盒 体2、进气管3、出气管4、集水槽5、出气口6、Z型过滤芯片7、活性炭滤网8、海绵9和纱布10，所 述上盖1通过扣接式结构固定安装在盒体2上，便于安装拆卸；所述进气管3固定安装在上盖 1的上端；所述出气管4固定安装在盒体2的下端；所述集水槽5设置在出气管4的下端，便于 收集呼吸产生的水汽；所述出气口6设置在出气管4上，且位于集水槽5的上方一侧，便于通 气，不会受到集水槽5的影响；所述Z型过滤芯片7固定安装在盒体2的内部中央，提高过滤效 果；所述活性炭滤网8固定安装在盒体2内，并位于Z型过滤芯片7的两侧，增强过滤性和吸附 性；所述海绵9安装在盒体2内，并位于活性炭滤网8的两外侧，进一步增强过滤性和吸附性； 所述纱布10安装在盒体2内，并位于海绵9的两外侧，增强吸附性，所述上盖1和盒体2之间设 置有密封圈，加强密封性，所述进气管3和上盖1大面积连通，所述出气管4和盒体2底端大面 积连通，所述集水槽5的底端安装有管盖，便于排水。
该麻醉和麻醉呼吸用呼吸过滤器，结构简单，能有效的将呼吸过程中产生的水汽 进行收集排出，降低了其他病症的发生，保护了患者的生命安全，使用简单。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而 且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新 型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新 型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含 义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制 所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包 含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当 将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员 可以理解的其他实施方式。

说 明 书 附 图


图1
