一种麻醉呼吸回路及其加热系统

发布时间：2019/06/13 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：



申请号：	CN201621454090.2
申请日：	20161228
申请（专利权）人：	[北京思瑞德医疗器械有限公司]
地址：	北京市大兴区经济技术开发区科创六街88号生物医药园E6
发明人：	[张桂杰, 李敬辉]
主分类号：	A61M16/01
公开（公告）号：	CN206950433U
公开（公告）日：	20180202
代理机构：	北京康盛知识产权代理有限公司
代理人：	[宋卉]

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN206950433U （45）授权公告日 20180202



（21）申请号 CN201621454090.2   （22）申请日 20161228   （73）专利权人 [北京思瑞德医疗器械有限公司]   地址 北京市大兴区经济技术开发区科创六街88号生物医药园E6   （72）发明人 [张桂杰, 李敬辉]   （74）专利代理机构 北京康盛知识产权代理有限公司         代理人 [宋卉]
（54）实用新型名称      一种麻醉呼吸回路及其加热系统
（57）摘要      本实用新型涉及一种麻醉呼吸回路，其加热系统，包括回路加热器和温度传感器，回路加热器安装在麻醉呼吸回路中，其用于加热通气腔体；温度传感器安装在麻醉呼吸回路中，并设置于回路加热器附近，其用于检测温度达到第一上限时控制回路加热器断电，以及检测温度达到下限时控制回路加热器恢复加热。麻醉呼吸回路的呼吸端设置上述的麻醉呼吸回路加热系统。加热器采用温度传感器和机械温度开关，实现双重闭环控制，有效控制过热风险。安装在麻醉回路上的加热装置与主机连接采用弹簧针端子，实现浮动连接，可以有效防止安装定位不准确失效产生的风险。



权 利 要 求 书

1.一种麻醉呼吸回路加热系统，其特征在于，包括回路加热器和温度传感器，其中，
所述回路加热器安装在麻醉呼吸回路中，其用于加热通气腔体；
所述温度传感器安装在麻醉呼吸回路中，并设置于回路加热器附近，其用于检测温度 达到第一上限时控制回路加热器断电，以及检测温度达到下限时控制回路加热器恢复加 热。
2.如权利要求1所述的麻醉呼吸回路加热系统，其特征在于，还包括过温保护器，其集 成于回路加热器内部，并用于检测温度达到第二上限时控制回路加热器断电。
3.如权利要求1或2所述的麻醉呼吸回路加热系统，其特征在于，还包括弹针端子平端， 其安装在麻醉呼吸回路中，并用于连接麻醉机主机的弹针端子伸缩端。
4.如权利要求1所述的麻醉呼吸回路加热系统，其特征在于，所述通气腔体为麻醉呼吸 回路和/或回路加热器内部的通气腔体。
5.如权利要求1所述的麻醉呼吸回路加热系统，其特征在于，所述温度传感器为一个或 多个，与回路加热器之间的间距为0-100mm。
6.如权利要求1所述的麻醉呼吸回路加热系统，其特征在于，所述温度传感器控制连接 回路加热器，其可检测回路加热器实时温度并控制回路加热器的开关。
7.如权利要求2所述的麻醉呼吸回路加热系统，其特征在于，所述过温保护器为机械式 过温保护器。
8.如权利要求2或7所述的麻醉呼吸回路加热系统，其特征在于，所述过温保护器控制 连接回路加热器。
9.一种麻醉呼吸回路，其特征在于，其呼吸端设置如权利要求1-8任一项所述的麻醉呼 吸回路加热系统。

说 明 书

一种麻醉呼吸回路及其加热系统
技术领域
本实用新型涉及麻醉机循环呼吸回路技术，具体涉及一种麻醉呼吸回路及其加热 系统及其加热控制方法。
背景技术
麻醉机是用来进行吸入麻醉和呼吸管理的重要医疗设备。麻醉呼吸回路 （breathing circuit）是麻醉机直接管理患者呼吸气体和人工通气的管道系统。现有麻醉 回路中在呼气口附近会串联安装采集呼气流量的采样装置，而呼出的气体中含有一定的水 蒸汽，凝结后会逐渐影响采样精度，单向阀开启压力，改变呼吸监测参数，影响治疗的正常 进行，需要拆卸呼气单向阀盖吸走积水才能恢复功能。现有技术下麻醉机回路的加热系统 主要存在以下不足：（1）没有加热系统；（2）加热器安装在主机上，靠热传导与回路相连，未 对呼气端进行针对性的加热，只是加热了整个回路，热量损失大，实际温度不高，或过高； （3）加热器安装在回路呼气口附近，但加热器电路与主机相连接采用对插式端子连接位置 精度要求高，安装不方便；（4）回路加热系统没有温度实时闭环控制；（5）不便于回路拆卸； （6）接触不好，可能存在虚接现象。
实用新型内容
针对以上现有技术问题，本实用新型的目的在于提供一种麻醉呼吸回路，其加热 系统及其加热控制方法，减少水蒸气凝结成水，减少水滴对机械通气和参数监测的影响，并 减少患者自身水和热量的损失。具体技术方案如下：
一种麻醉呼吸回路加热系统，包括回路加热器和温度传感器，其中，所述回路加热 器安装在麻醉呼吸回路中，其用于加热通气腔体；所述温度传感器安装在麻醉呼吸回路中， 并设置于回路加热器附近，其用于检测温度达到第一上限时控制回路加热器断电，以及检 测温度达到下限时控制回路加热器恢复加热。
进一步地，还包括过温保护器，其集成于回路加热器内部，并用于检测温度达到第 二上限时控制回路加热器断电。
进一步地，还包括弹针端子平端，其安装在麻醉呼吸回路中，并用于连接麻醉机主 机的弹针端子伸缩端。
进一步地，所述通气腔体为麻醉呼吸回路和/或回路加热器内部的通气腔体。
进一步地，所述回路加热器的工作温度设置为60度，传导到腔体使温度控制在37 度±4度。
进一步地，所述温度传感器为一个或多个，与回路加热器之间的间距为0-100mm。
进一步地，所述第一上限温度为60度，所述下限温度为55度。
进一步地，所述温度传感器控制连接回路加热器，其可检测回路加热器实时温度 并控制回路加热器的开关。
进一步地，所述过温保护器为机械式过温保护器。
进一步地，所述过温保护器控制连接回路加热器，其可检测回路加热器实时温度 并控制回路加热器的开关。
进一步地，所述第二上限温度为70度。
一种麻醉呼吸回路，其呼吸端设置上述的麻醉呼吸回路加热系统。
上述麻醉呼吸回路加热系统的加热控制方法，包括如下步骤：
（1）加热系统通电；
（2）加热系统进行加热；
（3）温度传感器判断温度是否达到第一上限温度；
（3-1）当判断达到第一上限温度，系统断电使温度下降；
（3-2）当判断未达到第一上限温度，系统继续进行加热；
（3-3）当温度传感器失效且系统持续加热时，进入步骤（4）；
（4）过温保护器判断温度是否达到第二上限温度；
（4-1）当判断达到第二上限温度，系统断电使温度下降；
（4-2）当判断未达到第二上限温度，系统继续进行加热。
进一步地，步骤（1）之前还包括麻醉机开机步骤，和/或，麻醉机开机和加热系统通 电之间还包括手动关闭加热系统电源步骤。
与目前现有技术相比，本实用新型加热器采用温度传感器和机械温度开关，实现 双重闭环控制，有效控制过热风险。安装在麻醉回路上的加热装置与主机连接采用弹簧针 端子，实现浮动连接，可以有效防止安装定位不准确失效产生的风险。具体来说：
1、加热系统安装在回路内部和病人呼吸端安装温度传感器，由处理器控制接收温 度信号，实现闭环控制。
2、为防止传感器失效，在加热系统内部设置机械式温度保护开关。
3、安装在麻醉回路上的加热装置与主机连接采用弹簧针端子连接。
4、系统可由操作者通过GUI软件或开关控制加热器是否工作。
附图说明
图1为本实用新型结构示意图；
图2为本实用新型加热系统控制方法流程图；
图3为麻醉呼吸回路结构示意图；
图4为本实用新型优选结构示意图；
图中：
1.麻醉机主机 2.弹针端子伸缩端 3.弹针端子平端 4.麻醉回路 5.机械式过温 保护器 6.回路加热器 7.温度传感器
具体实施方式
下面根据附图对本实用新型进行详细描述，其为本实用新型多种实施方式中的一 种优选实施例。

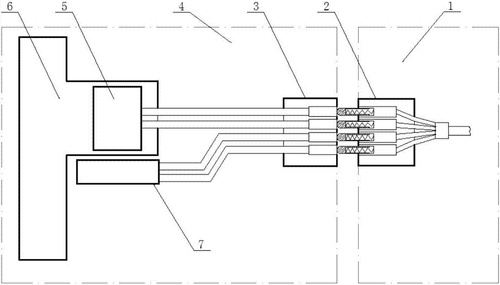

如图1所示，在集成式麻醉呼吸回路的呼气端，设计回路加热系统，应用于缓解凝 水对呼气单向阀、流量传感器的影响，回路加热器6的作用是通过加热内部的通气腔体，使 腔体保持与患者体温接近的温度，因为患者呼出的气体经过吸收二氧化碳处理后还会吸入 患者体内，所以患者呼出的气体中的水蒸气饱和度增加而不至于大量凝结，患者的热量不 至于大量散失。加热器的工作温度是60度，传导到腔体使温度控制在在37度+-4度，加热器 旁边安装了一个温度传感器7，当传感器检测到温度达到60度时由程序控制加热器自动断 电，当温度降到55度以下时自动恢复加热。为避免在单一故障下，温度开关或控制程序出现 失效，在加热器内部集成了一个机械式过温保护器5，设定温度不超过70度，超过会对加热 器断电。以上措施保证不会出现不可接受风险。加热器工作时不提示，在工作温度范围内， 工作时麻醉机外表面温度不超过45度。
麻醉回路会经常拆卸消毒，加热装置作为回路的一部分也会经常插拔。为避免现 有插头对同轴度要求较高，本设计采用了弹簧针端子，弹簧针端子具有以下特点，位置适应 性好，可以较大承受安装偏移、扭转，方便安装和拆卸；适应复杂恶劣环境能力强；电阻小； 耐冲击性好。在触摸屏上设置了一个开关，在必要时，可以有操作者手动关闭加热功能。

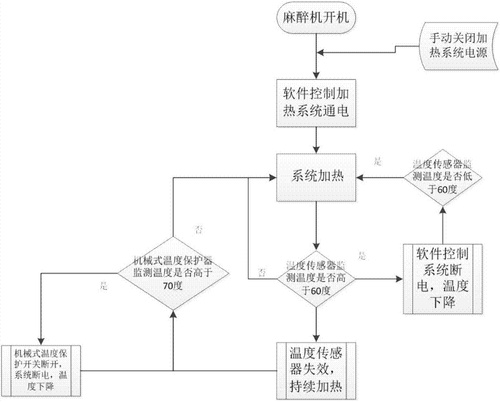

如图2所示，其为上述回路加热系统的控制方法，优选步骤：麻醉机开机，此时可以 手动关闭加热系统电源。加热系统通电，加热系统进行加热。
温度传感器判断温度是否达到第一上限温度：当判断达到第一上限温度，系统断 电使温度下降；当判断未达到第一上限温度，系统继续进行加热；当温度传感器失效且系统 持续加热时，进入下一步骤。
过温保护器判断温度是否达到第二上限温度：当判断达到第二上限温度，系统断 电使温度下降；当判断未达到第二上限温度，系统继续进行加热。

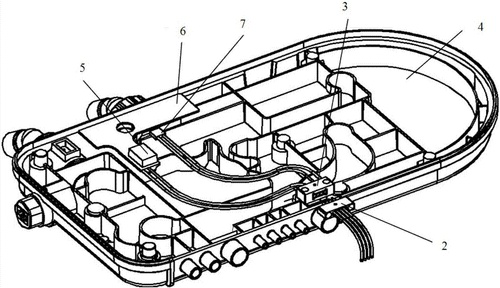

如图3所示，麻醉呼吸回路加热系统实际应用于麻醉机上，回路加热器6、机械式过 温保护器5、温度传感器7以及弹针端子平端3装在呼吸回路4中，尺寸根据回路的设计不同 可以进行调整，弹针端子伸缩端2在麻醉机主机上，通过导线连接到麻醉机主控芯片，由麻 醉机对其进行加热控制和温度检测，同时将回路中的温度时时显示在屏幕上，默认回路中 温度会控制在37度+-4度，同时在触摸屏上设置了一个开关，在必要时，可以有操作者手动 关闭加热功能。

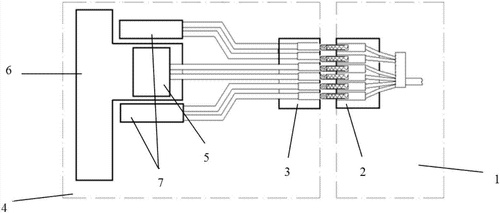

如图4所示，回路加热器6、机械式过温保护器5、温度传感器7可以是各种规格型号 各种尺寸的传感器，也可以根据需求增加或减少相应的数量，如图4根据需求可以增加一个 温度传感器，使温度测试更加准确。此外，弹针端子伸缩端2、弹针端子平端3也可以根据需 求采用多PIN位不同形状的的弹针端子。
上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受 上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经 改进直接应用于其它场合的，均在本实用新型的保护范围之内。

说 明 书 附 图


图1

图2

图3

图4
