一种多通道注射器

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201520875088.1
申请日：	20151105
申请（专利权）人：	[王志勇]
地址：	河南省安阳市殷都区铁西路67号院7号楼3单元7号
发明人：	[王志勇, 赵瑞]
主分类号：	A61M5/19
公开（公告）号：	CN205095157U
公开（公告）日：	20160323
代理机构：	郑州立格知识产权代理有限公司
代理人：	[王晖]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN205095157U （45）授权公告日 20160323



（21）申请号 CN201520875088.1   （22）申请日 20151105   （73）专利权人 [王志勇]   地址 河南省安阳市殷都区铁西路67号院7号楼3单元7号   （72）发明人 [王志勇, 赵瑞]   （74）专利代理机构 郑州立格知识产权代理有限公司         代理人 [王晖]
（54）实用新型名称      一种多通道注射器
（57）摘要      本实用新型公开了一种多通道注射器，属于医疗器械技术领域。该注射器包括总乳头，所述的总乳头用于直接或间接与针头相连，所述的多通道注射器中设置有子注射器架，子注射器架上设置有多个子注射器固定位或者与子注射器架一体设置有多个子注射器，子注射器架与总乳头之间设置有相对移动结构，通过相对移动使子注射器架上的多个子注射器上的子乳头分别接入总乳头。本产品能实现注射器乳头与输液三通一次结合后，顺序推注多个药品，避免注射器乳头与输液三通减少输液三通口的污染，减轻麻醉医生工作量。



权 利 要 求 书

1.一种多通道注射器，包括总乳头，所述的总乳头用于直接或间接与针头相连，其特征在于：所述的多通道注射器中设置有子注射器架，子注射器架上设置有多个子注射器固定位或者与子注射器架一体设置有多个子注射器，子注射器架与总乳头之间设置有相对移动结构，通过相对移动使子注射器架上的多个子注射器上的子乳头分别接入总乳头。

2.根据权利要求1所述的一种多通道注射器，其特征在于：所述的多个子注射器固定位/子注射器呈直线或圆形分布，如果是呈直线分布情况下，子注射器架与总乳头之间设置有直线运动机构，如果是呈圆形分布情况下，子注射器架与总乳头之间设置有旋转运动机构。

3.根据权利要求1所述的一种多通道注射器，其特征在于：所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形中心或圆形外周设置有转动轨道，总乳头设置在子注射器前方的前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，各子注射器前端的子乳头与总乳头内端面之间在芯杆方向上为过盈配合。

4.根据权利要求3所述的一种多通道注射器，其特征在于：所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形外部设置有圆筒，圆筒形成子注射器架旋转轨道，总乳头固定设置在圆筒前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，所述的过盈配合为：总乳头的孔周端面设置有凸出于凹槽底面的环状凸起，各子乳头顶在圆形凹槽轨道底面上，转动时各子乳头触碰环状凸起接入总乳头内。

5.根据权利要求4所述的一种多通道注射器，其特征在于：所述的圆筒内壁后端设置有环形凹槽，在子注射器架上直接或间接连接有与环形凹槽相匹配的环形凸起。

6.根据权利要求3所述的一种多通道注射器，其特征在于：所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形中心设置有轴，子注射器旋转设置在轴上，轴前端连接有前壁，总乳头固定设置在前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，所述的过盈配合为：总乳头的孔周设置有凸出于凹槽底面的环状凸起，各子乳头顶在圆形凹槽轨道底面上，转动时各子乳头触碰环状凸起接入总乳头内。

7.根据权利要求1所述的一种多通道注射器，其特征在于：所述的多个子注射器与子注射器架一体设置，多个子注射器呈直线分布，子注射器架限位在一U形件内，U形件形成直线轨道，总乳头固定设置在U形件底部一端，直线移动子注射器架或U形件使各子注射器上的子乳头分别接入总乳头。

8.根据权利要求7所述的一种多通道注射器，其特征在于：所述的U形件底部设置有直线凹槽轨道，各子注射器前端的子乳头及总乳头位于直线凹槽内，总乳头的孔周端面设置有凸出于直线凹槽底面的环状凸起，各子乳头顶在直线凹槽底面上，转动时各子乳头触碰环状凸起接入总乳头内。



说 明 书

一种多通道注射器

技术领域

本实用新型涉及一种注射器，特别涉及一种多通道注射器，属于医疗器械技术领域。

背景技术

在静脉全身麻醉诱导时需要通过输液三通顺序推注多种药品，用注射器推注完一种药品后，再用另一个注射器推注另一种药品，这就造成在更换注射器时多个注射器乳头与输液三通口反复拔插，容易污染三通口，也增加麻醉医生工作量，在工作较多的情况下还可能造成药品间混淆等失误的发生。在临床实践中需要一种能够一次性完成多种药物顺序注射的注射器。

发明内容

本实用新型的目的在于克服现有技术中存在的上述缺陷，提供一种多通道注射器。

为实现本实用新型的目的，采用了下述的技术方案：一种多通道注射器，包括总乳头，所述的总乳头用于直接或间接与针头相连，所述的多通道注射器中设置有子注射器架，子注射器架上设置有多个子注射器固定位或者与子注射器架一体设置有多个子注射器，子注射器架与总乳头之间设置有相对移动结构，通过相对移动使子注射器架上的多个子注射器上的子乳头分别接入总乳头，进一步的，所述的多个子注射器固定位/子注射器呈直线或圆形分布，如果是呈直线分布情况下，子注射器架与总乳头之间设置有直线运动机构，如果是呈圆形分布情况下，子注射器架与总乳头之间设置有旋转运动机构，进一步的，所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形中心或圆形外周设置有转动轨道，总乳头设置在子注射器前方的前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，各子注射器前端的子乳头与总乳头内端面之间在芯杆方向上位过盈配合，进一步的，所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形外部设置有圆筒，圆筒形成子注射器架旋转轨道，总乳头固定设置在圆筒前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，所述的过盈配合为：总乳头的孔周设置有凸出于凹槽底面的环状凸起，各子乳头顶在圆形凹槽轨道底面上，转动时各子乳头触碰环状凸起接入总乳头内，进一步的，所述的圆筒内壁后端设置有环形凹槽，在子注射器架上直接或间接连接有与环形凹槽相匹配的环形凸起，进一步的，所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形中心设置有轴，子注射器旋转设置在轴上，轴前端连接有前壁，总乳头固定设置在前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，所述的过盈配合为：总乳头的孔周设置有凸出于凹槽底面的环状凸起，各子乳头顶在圆形凹槽轨道底面上，转动时各子乳头触碰环状凸起接入总乳头内，进一步的，所述的多个子注射器与子注射器架一体设置，多个子注射器呈直线分布，子注射器架限位在一U形件内，U形件形成直线轨道，总乳头固定设置在U形件底部一端，直线移动子注射器架或U形件使各子注射器上的子乳头分别接入总乳头，进一步的，所述的U形件底部设置有直线凹槽轨道，各子注射器前端的子乳头及总乳头位于直线凹槽内，总乳头的孔周设置有凸出于直线凹槽底面的环状凸起，各子乳头顶在直线凹槽底面上，转动时各子乳头触碰环状凸起接入总乳头内。

本实用新型的积极有益技术效果在于：本产品使用在需要按照顺序注射多种药品的场合，在注射时可将多种药品吸入至本装置的多个子注射器中，携带一个本多通道注射器去即可，注射时依照顺序移动即可实现，本产品即可以把不同药品分隔开，又能实现注射器乳头与输液三通一次结合后，顺序推注多个药品，避免注射器乳头与输液三通口的多次插拔，减少输液三通口的污染，减轻麻醉医生工作量，提高工作效率。

附图说明

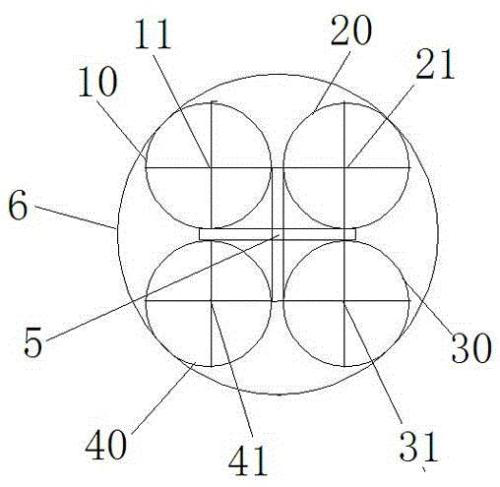

图1是四通道注射器的截面主视示意图。

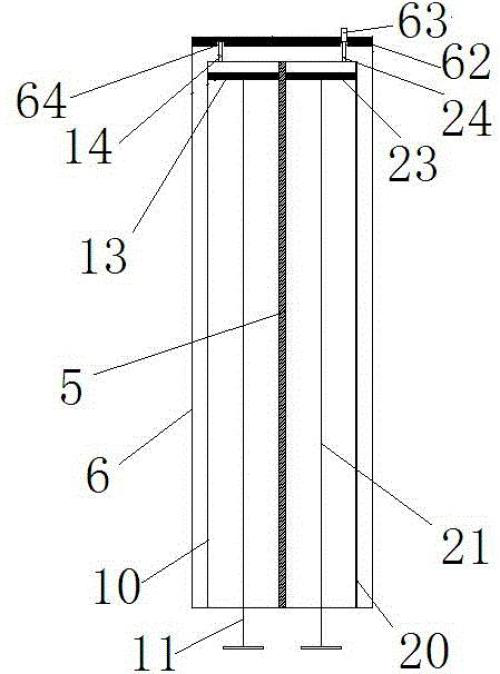

图2是图1沿水平方向从两个子注射器中切开后的示意图。

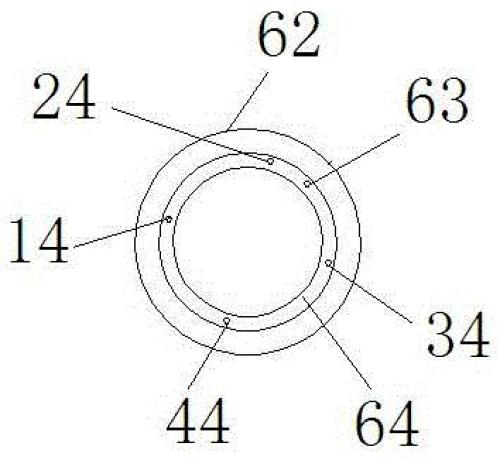

图3是总乳头、子乳头在前壁上分布的示意图。

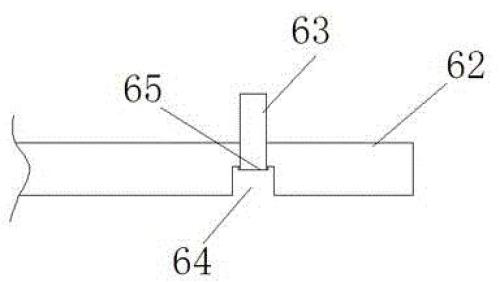

图4是图2中总乳头部位放大后的示意图。

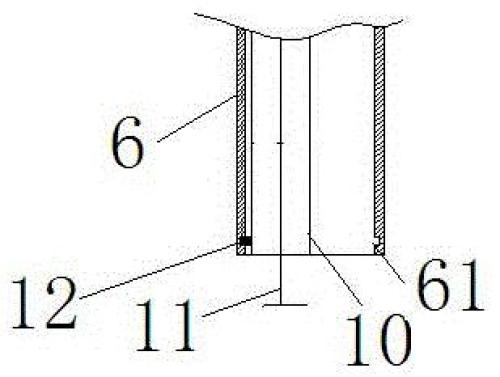

图5圆筒内壁后端环状凹槽与环状凸起的示意图。

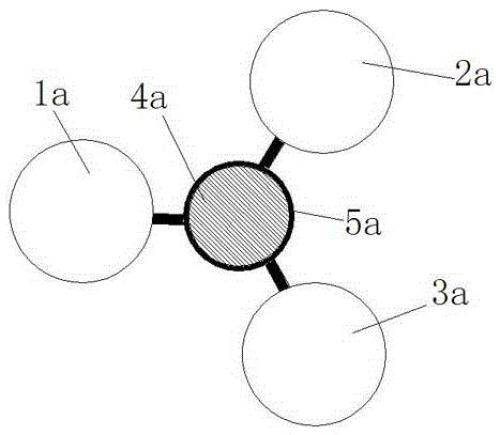

图6在圆形中心轴的示意图。

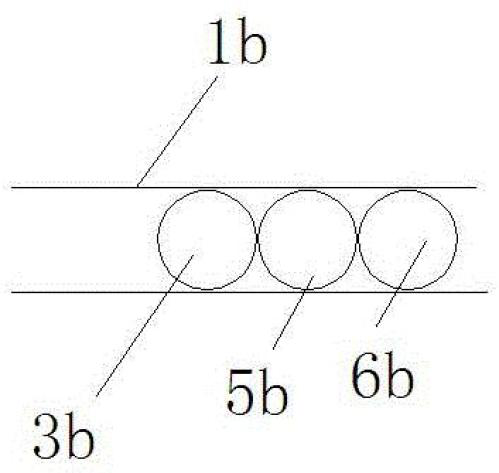

图7是子注射器直线分布的主视示意图。

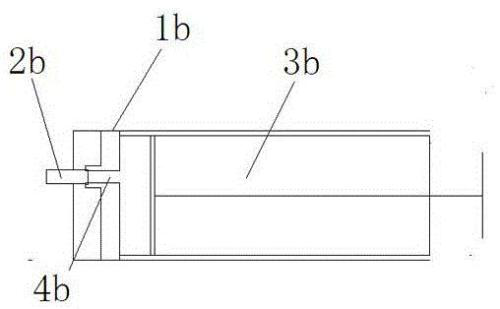

图8是子注射器直线分布的侧视示意图。

具体实施方式

为了更充分的解释本实用新型的实施，提供本实用新型的实施实例。这些实施实例仅仅是对本实用新型的阐述，不限制本实用新型的范围。

结合附图对本实用新型进一步详细的说明，附图中各标记为：10：子注射器一；11：子注射器一推杆；12：环形凸起；13：活塞一；14：子乳头一；20：子注射器二；21：子注射器二推杆；23：活塞二；24：子乳头二；30：子注射器三；31：子注射器三推杆；34：子乳头三；40：子注射器四；41：子注射器四推杆；44：子乳头四；5：子注射器架；6：圆筒；61:环形凹槽；62：前壁；63：总乳头一；64：凹槽轨道；65：环状凸起；1a：子注射器五；2a：子注射器六；3a：子注射器七；4a：轴；5a：转筒；1b：U形件；2b：总乳头二；3b：子注射器八；4b：子乳头八；5b：子注射器九；6b：子注射器十。本实用新型中，各子注射器可以体积相同，也可以体积不同，可以在各个子注射器上单独标注刻度，子注射器内腔截面可以为圆形，也可以为异形，活塞形状与内腔截面形状相适应即可。如附图所示，

一种多通道注射器，包括总乳头，所述的总乳头用于直接或间接与针头相连，所述的多通道注射器中设置有子注射器架，子注射器架上设置有多个子注射器固定位或者与子注射器架一体设置有多个子注射器，子注射器架与总乳头之间设置有相对移动结构，通过相对移动使子注射器架上的多个子注射器上的子乳头分别接入总乳头；

进一步的具体的，所述的多个子注射器固定位/子注射器呈直线或圆形分布，如果是呈直线分布情况下，子注射器架与总乳头之间设置有直线运动机构，如果是呈圆形分布情况下，子注射器架与总乳头之间设置有旋转运动机构；

更为具体的，所述的多个子注射器与子注射器架一体设置，多个子注射器呈圆形分布，在圆形中心或圆形外周设置有转动轨道，总乳头设置在子注射器前方的前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，各子注射器前端的子乳头与总乳头内端面之间在芯杆方向上位过盈配合，

如图1至图5所示，所述的多个子注射器与子注射器架一体设置，在图中设置了四个子注射器，分别为子注射器一10、子注射器二20、子注射器三30、子注射器四40，每个注射器上配合有相应的推杆，推杆如图中的11、12、13、14所示，多个子注射器呈圆形分布，四个子注射器层圆形分布，在圆形外部设置有圆筒6，圆筒6形成子注射器架旋转轨道，总乳头固定设置在圆筒前壁外侧，总乳头即图中所示的总乳头一63，前壁如图中62所示，前壁62内侧设置有圆形凹槽轨道64，四个子注射器前端的子乳头及总乳头一位于圆形凹槽轨道上，如图三所示，总乳头一的孔周设置有凸出于凹槽底面的环状凸起65，凹槽及凹槽轨道64，四个子乳头顶在圆形凹槽轨道64底面上，转动时各子乳头触碰环状凸起65接入总乳头一63内，为了更好的定位，在圆筒6内壁后端设置有环形凹槽61，在子注射器架上直接或间接连接有与环形凹槽相匹配的环形凸起12，图5中所示的环状凸起12设置在各子注射器的外周上；

图6示出了圆形分布的另一种方式，三个子注射器子注射器架一体设置，如图中的子注射器五1a、子注射器六2a、子注射器七3a，三个子注射器呈圆形分布，在圆形中心设置有轴5a，子注射器旋转设置在轴上，三个子注射器连接在套筒4a上，套筒穿设在轴5a上，轴前端连接有前壁，总乳头固定设置在前壁外侧，前壁内侧设置有圆形凹槽轨道，各子注射器前端的子乳头及总乳头位于圆形凹槽轨道上，总乳头的孔周设置有凸出于凹槽底面的环状凸起，各子乳头顶在圆形凹槽轨道底面上，转动时各子乳头触碰环状凸起接入总乳头内。前端结构与采用圆筒作为转动轨道时的前端相同，这种结构可在整个子注射器长度上设置一个外套，也可以在注射器前部部分长度上设置外套，以更好的保护及一体化。

图7、图8示出了子注射器直线分布时的示意图，图中三个子注射器与子注射器架一体设置，子注射器八3b、子注射器九5b、，子注射器十6b，三个子注射器呈直线分布，子注射器架限位在一U形件2b内，U形件zb形成直线轨道，总乳头固定设置在U形件底部一端，总乳头如图中的总乳头二2b所述，直线移动子注射器架或U形件使各子注射器上的子乳头分别接入总乳头，所述的U形件底部设置有直线凹槽轨道，各子注射器前端的子乳头及总乳头位于直线凹槽内，总乳头的孔周设置有凸出于直线凹槽底面的环状凸起，各子乳头顶在直线凹槽底面上，转动时各子乳头触碰环状凸起接入总乳头内，关于凹槽轨道及环状凸起可参考多个子注射器圆形分布时具体的方案。本装置中的子注射器数量可根据临床需要而设定制作，不局限与三个或四个。

在详细说明本实用新型的实施方式之后，熟悉该项技术的人士可清楚地了解，在不脱离上述申请专利范围与精神下可进行各种变化与修改，凡依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的范围，且本实用新型亦不受限于说明书中所举实例的实施方式。



说 明 书 附 图



图1



图2



图3



图4



图5



图6



图7



图8
