一次性骶管麻醉穿刺盒

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201520150332.8
申请日：	20150317
申请（专利权）人：	[周迪]
地址：	辽宁省沈阳市皇姑区黄河南大街46号2-3-8
发明人：	[周迪]
主分类号：	A61B19/02
公开（公告）号：	CN204562402U
公开（公告）日：	20150819
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN204562402U （45）授权公告日 20150819



（21）申请号 CN201520150332.8   （22）申请日 20150317   （73）专利权人 [周迪]   地址 辽宁省沈阳市皇姑区黄河南大街46号2-3-8   （72）发明人 [周迪]   （74）专利代理机构         代理人
（54）实用新型名称      一次性骶管麻醉穿刺盒
（57）摘要      本实用新型公开了一次性骶管麻醉穿刺盒，它涉及医疗用具技术领域。盒体的内部设置有第一可拆分盒、第二可拆分盒、第三可拆分盒和第四可拆分盒，两相连的拆分盒之间通过凸起槽与凹槽卡接固定,第一可拆分盒的内部设置有针筒槽和穿刺针槽，其槽内分别放置针筒和穿刺针,第三可拆分盒的内部设置有定位器放置槽和定位辅助贴放置槽，定位器放置槽内部放置有C型定位器，定位辅助贴放置槽内部放置有带有刻度的定位辅助贴。它能克服现有技术的弊端，结构设计新颖合理，设置有数个可拆分盒体，每一种医疗器材都是单独的包装，可以拆分，杜绝使用上的浪费，设置有C型定位器和带有刻度的定位辅助贴，可以帮助新手医生更快的掌握定位技术，降低病人痛苦。



权 利 要 求 书

1.一次性骶管麻醉穿刺盒，其特征在于：它包含盒体(a)、第一可拆分盒(1)、第二可拆分盒(2)、第三可拆分盒(3)、第四可拆分盒(4)、凸起槽(5)和凹槽(6)，盒体(a)的内部设置有第一可拆分盒(1)、第二可拆分盒(2)、第三可拆分盒(3)和第四可拆分盒(4)，两相连的拆分盒之间通过凸起槽(5)与凹槽(6)卡接固定,所述的第一可拆分盒(1)的内部设置有针筒槽(1-1)和穿刺针槽(1-2)，其槽内分别放置针筒和穿刺针,所述的第三可拆分盒(3)的内部设置有定位器放置槽(3-1)和定位辅助贴放置槽(3-2)，定位器放置槽(3-1)内部放置有C型定位器(3-3)，定位辅助贴放置槽(3-2)内部放置有带有刻度的定位辅助贴(3-4)。

2.根据权利要求1所述的一次性骶管麻醉穿刺盒，其特征在于：所述的第二可拆分盒(2)的内部设置有消毒手套放置槽(2-1)、消毒棉放置槽(2-2)和创口贴槽(2-3)，其槽内分别放置消毒手套、消毒棉和创口贴。

3.根据权利要求1所述的一次性骶管麻醉穿刺盒，其特征在于：所述的C型定位器(3-3)的开口为5.5-6.5cm。

4.根据权利要求1所述的一次性骶管麻醉穿刺盒，其特征在于：所述的第四可拆分盒(4)的内部设置有药物放置槽(4-1)。



说 明 书

一次性骶管麻醉穿刺盒

技术领域

本实用新型涉及一次性骶管麻醉穿刺盒，属于医疗用具技术领域。

背景技术

目前，骶管麻醉技术被应用于广大肛门病手术和会阴部手术等，但是由于此项技术的操作缺乏规范性，在手术的过程中需要的临床工具比较多，因此在准备手术工具时易出现手忙脚乱的问题，因此出现了一次性使用的骶管麻醉穿刺盒，这种麻醉穿刺盒将骶管麻醉手术中能用到的所用的工具都收纳在内，因此一个麻醉穿刺盒只能一次性使用，一旦拆开，将不能回收，因此在一定程度上造成材料的浪费。

并且现有的医生在进行麻醉穿刺定位时都是凭借自身的经验进行穿刺定位，没有辅助的工具帮助医生进行更加精准的穿刺定位，因此需要研究一种在骶管麻醉手术中能精确快速的帮助医生进行穿刺定位的医疗用品。

发明内容

针对上述问题，本实用新型要解决的技术问题是提供一次性骶管麻醉穿刺盒。

本实用新型骶管麻醉穿刺盒，它包含盒体、第一可拆分盒、第二可拆分盒、第三可拆分盒、第四可拆分盒、凸起槽和凹槽，盒体的内部设置有第一可拆分盒、第二可拆分盒、第三可拆分盒和第四可拆分盒，两相连的拆分盒之间通过凸起槽与凹槽卡接固定,所述的第一可拆分盒的内部设置有针筒槽和穿刺针槽，其槽内分别放置针筒和穿刺针,所述的第三可拆分盒的内部设置有定位器放置槽和定位辅助贴放置槽，定位器放置槽内部放置有C型定位器，定位辅助贴放置槽内部放置有带有刻度的定位辅助贴。

作为优选，所述的第二可拆分盒的内部设置有消毒手套放置槽、消毒棉放置槽和创口贴槽，其槽内分别放置消毒手套、消毒棉和创口贴。

作为优选，所述的C型定位器的开口为5.5-6.5cm。

作为优选，所述的第四可拆分盒的内部设置有药物放置槽。

本实用新型的有益效果：它能克服现有技术的弊端，结构设计新颖合理， 设置有数个可拆分盒体，每一种医疗器材都是单独的包装，可以拆分，杜绝了使用上的浪费，设置有C型定位器和带有刻度的定位辅助贴，可以帮助新手医生更快的掌握定位技术，降低了病人的痛苦。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

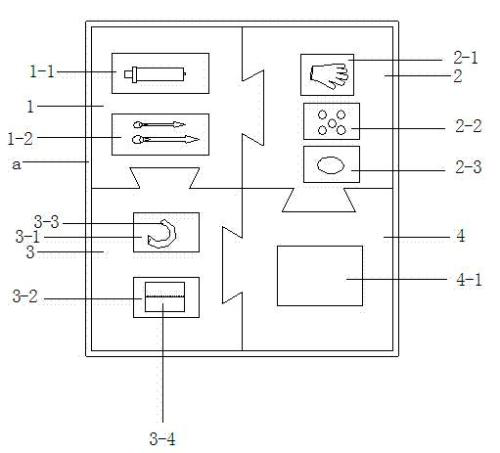

图1为本实用新型结构示意图；

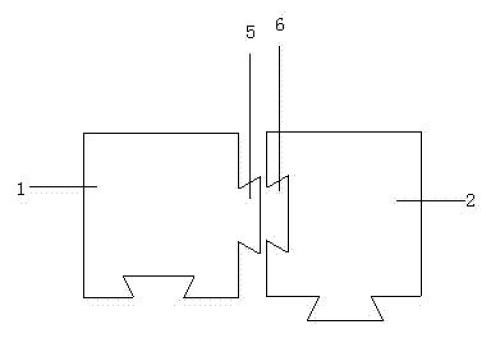

图2为本实用新型中第一可拆分盒和第二可拆分盒的卡接状态结构示意图；

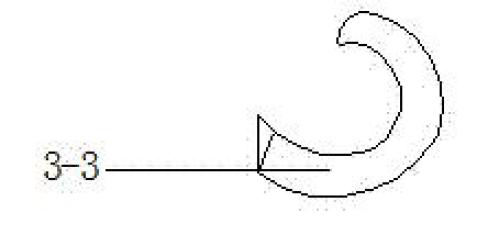

图3为本实用新型中C型定位器的结构示意图；

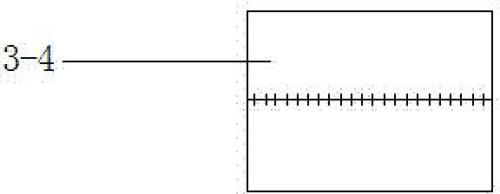

图4为本实用新型中带有刻度的定位辅助贴的结构示意图。

a-盒体；1-第一可拆分盒；2-第二可拆分盒；3-第三可拆分盒；4-第四可拆分盒；5-凸起槽；6-凹槽；1-1-针筒槽；1-2-穿刺针槽；2-1-消毒手套放置槽；2-2-消毒棉放置槽；3-1-定位器放置槽；3-2-定位辅助贴放置槽；3-3-C型定位器；3-4-带有刻度的定位辅助贴；4-1-药物放置槽。

具体实施方式：

如图1-4所示，本具体实施方式采用以下技术方案：它包含盒体a、第一可拆分盒1、第二可拆分盒2、第三可拆分盒3、第四可拆分盒4、凸起槽5和凹槽6，盒体a的内部设置有第一可拆分盒1、第二可拆分盒2、第三可拆分盒3和第四可拆分盒4，两相连的拆分盒之间通过凸起槽5与凹槽6卡接固定,所述的第一可拆分盒1的内部设置有针筒槽1-1和穿刺针槽1-2，其槽内分别放置针筒和穿刺针,所述的第三可拆分盒3的内部设置有定位器放置槽3-1和定位辅助贴放置槽3-2，定位器放置槽3-1内部放置有C型定位器3-3，定位辅助贴放置槽3-2内部放置有带有刻度的定位辅助贴3-4。

作为优选，所述的第二可拆分盒2的内部设置有消毒手套放置槽2-1、消毒棉放置槽2-2和创口贴槽2-3，其槽内分别放置消毒手套、消毒棉和创口贴。

作为优选，所述的C型定位器3-3的开口为6cm。

作为优选，所述的第四可拆分盒4的内部设置有药物放置槽4-1。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。



说 明 书 附 图



图1



图2



图3



图4
