一种带有多空的中心静脉套管针

发布时间：2019/06/14 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201910048223.8
申请日：	20190118
申请（专利权）人：	[首都医科大学附属北京佑安医院]
地址：	北京市丰台区右安门外西头条8号
发明人：	[权哲峰]
主分类号：	A61B17/34
公开（公告）号：	CN109771005A
公开（公告）日：	20190521
代理机构：	长沙智德知识产权代理事务所（普通合伙）
代理人：	[左祝安]



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN109771005A （45）申请公布日 20190521



（21）申请号 CN201910048223.8   （22）申请日 20190118   （71）申请人 [首都医科大学附属北京佑安医院]   地址 北京市丰台区右安门外西头条8号   （72）发明人 [权哲峰]   （74）专利代理机构 长沙智德知识产权代理事务所（普通合伙）         代理人 [左祝安]
（54）发明名称      一种带有多空的中心静脉套管针
（57）摘要      本发明公开了一种带有多空的中心静脉套管针，涉及静脉套管针相关领域，为解决现有技术中的临床上常常发生能回抽到血液，但无法置入套管，而无法判断穿刺针的深浅的问题。所述穿刺针包括穿刺针主体，所述穿刺针主体的一侧设置有穿刺针头，所述穿刺针主体的另一侧设置有穿刺针尾，所述穿刺针头上设置有第一针头孔和第二针头孔，且第一针头孔设置在第二针头孔的一侧，所述穿刺针主体一侧的外部设置有固定管，所述固定管的一侧设置有连接变径管，所述连接变径管的一侧设置有注射器固定管，所述注射器固定管和注射器定位圈内均设置有固定腔，所述穿刺针主体内设置有第一抽血通道和第二抽血通道。



权 利 要 求 书

1.一种带有多空的中心静脉套管针，包括穿刺针（1），其特征在于：所述穿刺针（1）包括穿刺针主体（2），所述穿刺针主体（2）的一侧设置有穿刺针头（3），所述穿刺针主体（2）的另一侧设置有穿刺针尾（13），所述穿刺针头（3）上设置有第一针头孔（4）和第二针头孔（5），且第一针头孔（4）设置在第二针头孔（5）的一侧，所述穿刺针主体（2）一侧的外部设置有固定管（6），所述固定管（6）的一侧设置有连接变径管（7），所述连接变径管（7）的一侧设置有注射器固定管（8），所述注射器固定管（8）的一侧设置有注射器定位圈（9），所述注射器固定管（8）和注射器定位圈（9）内均设置有固定腔（10），所述穿刺针主体（2）内设置有第一抽血通道（11）和第二抽血通道（12），且第一抽血通道（11）设置在第二抽血通道（12）的后端，所述穿刺针尾（13）的上端设置有第一针尾孔（14），所述穿刺针尾（13）的下端设置有第二针尾孔（15）。 2.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述穿刺针（1）的一侧设置有保护套管（17），所述保护套管（17）上设置有保护套头（18），所述保护套管（17）的一侧设置有连接套管（19），所述连接套管（19）的一侧设置有密封胶管（20），所述固定管（6）上设置有连接外螺纹（16）。 3.根据权利要求2所述的一种带有多空的中心静脉套管针，其特征在于：所述保护套管（17）上设置有保护壁（23），所述保护壁（23）的内部设置有保护腔（22），所述连接套管（19）的内部设置有连接内螺纹（21），所述连接套管（19）与连接内螺纹（21）设置为一体式结构，所述保护腔（22）的直径大于穿刺针（1）的直径。 4.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述穿刺针主体（2）与穿刺针头（3）设置为一体式结构，所述穿刺针主体（2）与穿刺针尾（13）设置为一体式结构。 5.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述固定管（6）与穿刺针主体（2）套接连接，所述固定管（6）与连接变径管（7）热熔连接，所述连接变径管（7）与注射器固定管（8）热熔连接，所述注射器固定管（8）与注射器定位圈（9）热熔连接。 6.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述注射器固定管（8）设置为中空结构，所述注射器定位圈（9）设置为环形结构，所述注射器定位圈（9）的直径大于注射器固定管（8）的最大直径，所述连接变径管（7）的最大直径与注射器固定管（8）的最小直径相同，所述连接变径管（7）的最小直径与固定管（6）的直径相同。 7.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述第一抽血通道（11）和第二抽血通道（12）均贯穿穿刺针主体（2），且第一抽血通道（11）与第二抽血通道（12）不相互贯通。 8.根据权利要求1所述的一种带有多空的中心静脉套管针，其特征在于：所述第一针头孔（4）、第一抽血通道（11）和第一针尾孔（14）设置为一体式结构，所述第二针头孔（5）、第二抽血通道（12）和第二针尾孔（15）设置为一体式结构。 9.根据权利要求2所述的一种带有多空的中心静脉套管针，其特征在于：所述连接套管（19）的内直径与固定管（6）的外直径相同，所述保护套管（17）的内直径与穿刺针（1）的外直径相同，所述保护套管（17）和保护套头（18）设置为一体式结构，所述保护套管（17）与连接套管（19）热熔连接，所述密封胶管（20）与连接套管（19）热熔连接，所述固定管（6）与连接外螺纹（16）设置为一体式结构，所述保护套头（18）设置为梯形结构，所述密封胶管（20）设置为碗状结构。



说 明 书

一种带有多空的中心静脉套管针

技术领域

本发明涉及静脉套管针相关领域，具体为一种带有多空的中心静脉套管针。

背景技术

使用穿刺针进行血管穿刺时穿刺针与血管的关系有三种情况。第一种是穿刺针的斜面全部进入血管腔,血液回抽顺利，可顺利置入套管针。第二种情况是穿刺过浅时，既穿刺针斜面的前端刺入血管，而末端依然在血管外，此时也能回抽到血液，但无法顺利置入套管针。第三种情况是穿刺过深时,既穿刺针斜面的前端刺出血管腔,而穿刺针斜面的末端依然留在血管腔，此时也能回抽到血液，但同样无法顺利置入套管针。

但在临床实践中无法避免第二和第三种情况的发生，即临床上常常发生能回抽到血液，但无法置入套管，而无法判断穿刺针的深浅，即无法判断穿刺针进行血管穿刺时穿刺针与血管的关系；因此市场急需研制一种带有多空的中心静脉套管针来帮助人们解决现有的问题。

发明内容

本发明的目的在于提供一种带有多空的中心静脉套管针，以解决上述背景技术中提出的临床上常常发生能回抽到血液，但无法置入套管，而无法判断穿刺针的深浅的问题。

为实现上述目的，本发明提供如下技术方案：一种带有多空的中心静脉套管针，包括穿刺针，所述穿刺针包括穿刺针主体，所述穿刺针主体的一侧设置有穿刺针头，所述穿刺针主体的另一侧设置有穿刺针尾，所述穿刺针头上设置有第一针头孔和第二针头孔，且第一针头孔设置在第二针头孔的一侧，所述穿刺针主体一侧的外部设置有固定管，所述固定管的一侧设置有连接变径管，所述连接变径管的一侧设置有注射器固定管，所述注射器固定管的一侧设置有注射器定位圈，所述注射器固定管和注射器定位圈内均设置有固定腔，所述穿刺针主体内设置有第一抽血通道和第二抽血通道，且第一抽血通道设置在第二抽血通道的后端，所述穿刺针尾的上端设置有第一针尾孔，所述穿刺针尾的下端设置有第二针尾孔。

优选的，所述穿刺针的一侧设置有保护套管，所述保护套管上设置有保护套头，所述保护套管的一侧设置有连接套管，所述连接套管的一侧设置有密封胶管，所述固定管上设置有连接外螺纹。

优选的，所述保护套管上设置有保护壁，所述保护壁的内部设置有保护腔，所述连接套管的内部设置有连接内螺纹，所述连接套管与连接内螺纹设置为一体式结构，所述保护腔的直径大于穿刺针的直径。

优选的，所述穿刺针主体与穿刺针头设置为一体式结构，所述穿刺针主体与穿刺针尾设置为一体式结构。

优选的，所述固定管与穿刺针主体套接连接，所述固定管与连接变径管热熔连接，所述连接变径管与注射器固定管热熔连接，所述注射器固定管与注射器定位圈热熔连接。

优选的，所述注射器固定管设置为中空结构，所述注射器定位圈设置为环形结构，所述注射器定位圈的直径大于注射器固定管的最大直径，所述连接变径管的最大直径与注射器固定管的最小直径相同，所述连接变径管的最小直径与固定管的直径相同。

优选的，所述第一抽血通道和第二抽血通道均贯穿穿刺针主体，且第一抽血通道与第二抽血通道不相互贯通。

优选的，所述第一针头孔、第一抽血通道和第一针尾孔设置为一体式结构，所述第二针头孔、第二抽血通道和第二针尾孔设置为一体式结构。

优选的，所述连接套管的内直径与固定管的外直径相同，所述保护套管的内直径与穿刺针的外直径相同，所述保护套管和保护套头设置为一体式结构，所述保护套管与连接套管热熔连接，所述密封胶管与连接套管热熔连接，所述固定管与连接外螺纹设置为一体式结构，所述保护套头设置为梯形结构，所述密封胶管设置为碗状结构。

与现有技术相比，本发明的有益效果是：

1、该发明通过第一针头孔和第二针头孔的设置，相比传统的套管穿刺针多了一个孔，穿刺针头刚好全部进入血管腔时,血液回抽顺利，可顺利置入套管针，穿刺过浅，只有第一针头孔刺入血管，而第二针头孔依然在血管外，此时能回抽到血液，但无法顺利置入套管针，穿刺过深,第一针头孔刺出血管腔,第二针头孔留在血管腔，此时能回抽到血液，但无法顺利置入套管针，所以通过两个孔能判断穿刺针与血管的位置，能判断穿刺针穿刺入血管的深浅；

2、该发明中，因第一针头孔和第二针头孔的设置，能正确判断穿刺针与血管位置的关系，从而有效提高穿刺成功率；

3、该发明中穿刺率的提高能够降低一次性医疗穿刺的浪费，减少医院耗材的浪费；

4、该发明通过保护套管的设置，在穿刺针未穿刺前对穿刺针进行保护，避免穿刺针暴漏在空气中，造成医疗器械的污染，使一次性医疗穿刺的浪费，保护套既能保护穿刺针头，又能保护医护人员，避免医护人员在使用时造成伤害。

附图说明

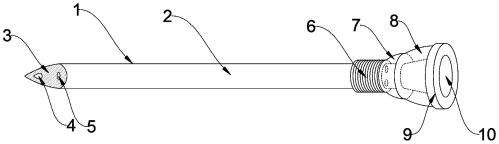

图1为本发明的穿刺针的主视图；

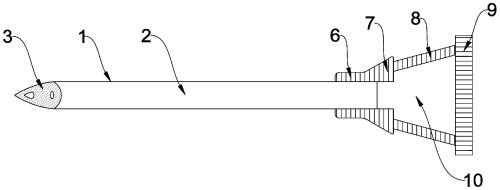

图2为本发明的穿刺针的剖面图；

图3为本发明的穿刺针主体的主视图；

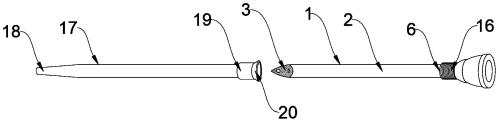

图4为本发明的一种带有多空的中心静脉套管针的主视图；

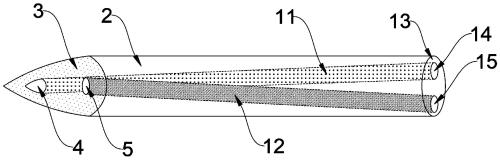

图5为本发明的穿刺针主体的主视图。

图中：1、穿刺针；2、穿刺针主体；3、穿刺针头；4、第一针头孔；5、第二针头孔；6、固定管；7、连接变径管；8、注射器固定管；9、注射器定位圈；10、固定腔；11、第一抽血通道；12、第二抽血通道；13、穿刺针尾；14、第一针尾孔；15、第二针尾孔；16、连接外螺纹；17、保护套管；18、保护套头；19、连接套管；20、密封胶管；21、连接内螺纹；22、保护腔；23、保护壁。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

请参阅图1-5，本发明提供的一种实施例：一种带有多空的中心静脉套管针，包括穿刺针1，穿刺针1包括穿刺针主体2，穿刺针主体2的一侧设置有穿刺针头3，穿刺针主体2的另一侧设置有穿刺针尾13，穿刺针头3上设置有第一针头孔4和第二针头孔5，且第一针头孔4设置在第二针头孔5的一侧，穿刺过浅时，只有第一针头孔4刺入血管，而第二针头孔5依然在血管腔外，此时能回抽到血液，但无法顺利置入套管针，穿刺过深时,第一针头孔4刺出血管腔,第二针头孔5留在血管腔，此时能回抽到血液，但无法顺利置入套管针，只有第一针头孔4和第二针头孔5刚好全部进入血管腔时,抽动注射器的抽动管，此时血液回抽顺利，且可顺利置入套管针，穿刺针主体2一侧的外部设置有固定管6，固定管6的一侧设置有连接变径管7，连接变径管7的一侧设置有注射器固定管8，注射器固定管8的一侧设置有注射器定位圈9，对注射器的安装进行定位固定，注射器固定管8和注射器定位圈9内均设置有固定腔10，注射器的前端通过此处与穿刺针1固定，穿刺针主体2内设置有第一抽血通道11和第二抽血通道12，且第一抽血通道11设置在第二抽血通道12的后端，穿刺针尾13的上端设置有第一针尾孔14，穿刺针尾13的下端设置有第二针尾孔15，血液通过第一针尾孔14和第二针尾孔15进入注射器中，不暴露在空气中，不产生污染。

进一步，穿刺针1的一侧设置有保护套管17，在穿刺针1未穿刺前对穿刺针1进行保护，避免穿刺针1暴漏在空气中，造成医疗器械的污染，使一次性医疗穿刺的浪费，保护套管17既能保护穿刺针1，又能保护医护人员，避免医护人员在使用时造成伤害，保护套管17上设置有保护套头18，其顶端封闭，且顶端的厚度大于保护壁23的厚度，保护套管17的一侧设置有连接套管19，进行连接固定，连接套管19的一侧设置有密封胶管20，密封胶管20能黏粘于连接变径管7的表面，制造密闭环境，避免灰尘的进入，造成内部的污染，医疗资源出现浪费，固定管6上设置有连接外螺纹16。

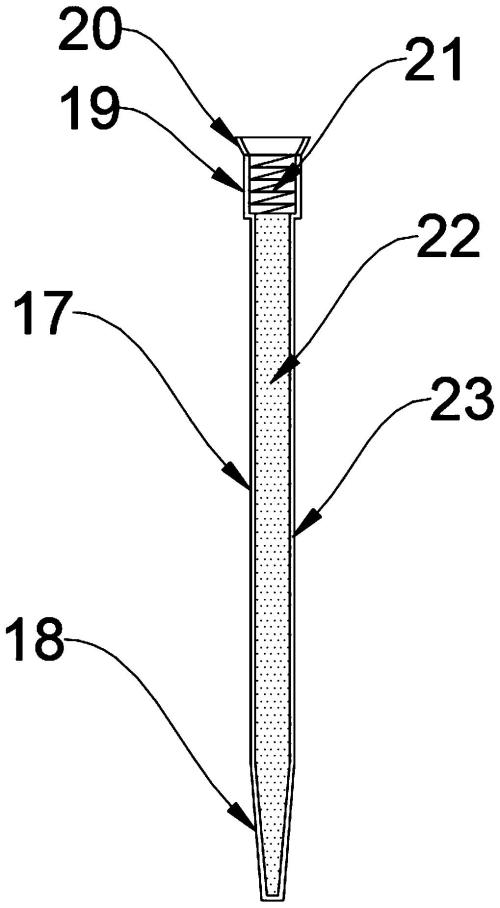

进一步，保护套管17上设置有保护壁23，保护壁23的内部设置有保护腔22，保护腔22对置入的穿刺针1进行保护，避免穿刺针1暴漏在空气中，造成医疗器械的污染，使一次性医疗穿刺的浪费，连接套管19的内部设置有连接内螺纹21，连接套管19与连接内螺纹21设置为一体式结构，一次制造成型，保护腔22的直径大于穿刺针1的直径，保证穿刺针1的置入。

进一步，穿刺针主体2与穿刺针头3设置为一体式结构，穿刺针主体2与穿刺针尾13设置为一体式结构，穿刺针主体2、穿刺针头3和穿刺针尾13一次制造成型，穿刺针主体2、穿刺针头3和穿刺针尾13均为金属材料，且穿刺针头3十分尖锐，能够刺破患者的皮肤，插入患者的血管中，进行抽血。

进一步，固定管6与穿刺针主体2套接连接，将穿刺针主体2固定牢固，避免抽血后拔出时穿刺针主体2与固定管6脱离，既污染血液，又增加病患的痛苦，固定管6与连接变径管7热熔连接，连接变径管7与注射器固定管8热熔连接，注射器固定管8与注射器定位圈9热熔连接，固定管6、连接变径管7、注射器固定管8和注射器定位圈9均为塑料材质，采用热熔连接既能保持本身状态，又能增加牢固程度。

进一步，注射器固定管8设置为中空结构，注射器置入其中，注射器定位圈9设置为环形结构，利于定位，注射器定位圈9的直径大于注射器固定管8的最大直径，连接变径管7的最大直径与注射器固定管8的最小直径相同，连接变径管7的最小直径与固定管6的直径相同，进行连接固定。

进一步，第一抽血通道11和第二抽血通道12均贯穿穿刺针主体2，血液从中流过，进入注射器中，第一抽血通道11和第二抽血通道12的直径取决于穿刺针头3的直径，且第一抽血通道11与第二抽血通道12不相互贯通，使第一针头孔4和第二针头孔5的设置失去意义，不能对插入血管腔的深浅进行确认，只有通过第一针头孔4和第二针头孔5进行回血的情况判断是否扎针准确。

进一步，第一针头孔4、第一抽血通道11和第一针尾孔14设置为一体式结构，第二针头孔5、第二抽血通道12和第二针尾孔15设置为一体式结构，其与传统的单孔式针头相比，具有巨大的优势，通过回血情况和置入套管针情况对插入的深浅进行判断，避免二次扎针对病患的伤害，且利于节省医疗用具。

进一步，连接套管19的内直径与固定管6的外直径相同，连接套管19与固定管6通过连接外螺纹16和连接内螺纹21螺纹连接，保护套管17的内直径与穿刺针1的外直径相同，保护套管17和保护套头18设置为一体式结构，保护套管17与连接套管19热熔连接，是将与管轴线垂直的保护套管17和连接套管19对应端面与加热板接触使之加热熔化，撤去加热板后,迅速将熔化端压紧，并保压至接头冷却，从而连接保护套管17和连接套管19，其具有良好的稳定性，密封胶管20与连接套管19热熔连接，连接状态更加稳定，固定管6与连接外螺纹16设置为一体式结构，保护套头18设置为梯形结构，穿刺针头3为三角状，利于穿刺针头3的保护，且保护套头18的长度大于穿刺针头3的长度，避免造成穿刺针头3的损坏，密封胶管20设置为碗状结构。

工作原理：使用时，将密封胶管20从连接变径管7掰开，拧保护套管17，将保护套管17顺着连接外螺纹16和连接内螺纹21拧开，穿刺针1的固定管6与连接套管19分开，穿刺针1从保护腔22内取出，准备进行吸血检测的抽取工作，将注射器穿过注射器定位圈9、注射器固定管8和连接变径管7与穿刺针尾13连接，将穿刺针头3刺入病患的血管腔，因穿刺过浅时，只有第一针头孔4刺入血管，而第二针头孔5依然在血管腔外，此时能回抽到血液，但无法顺利置入套管针，穿刺过深时,第一针头孔4刺出血管腔,第二针头孔5留在血管腔，此时能回抽到血液，但无法顺利置入套管针，只有第一针头孔4和第二针头孔5刚好全部进入血管腔时,抽动注射器的抽动管，此时血液回抽顺利，且可顺利置入套管针，第一针头孔4和第二针头孔5均进行抽血，且第一抽血通道11与第二抽血通道12不相互贯通，使第一针头孔4和第二针头孔5的设置失去意义，不能对插入血管腔的深浅进行确认，血液通过第一抽血通道11、第二抽血通道12、第一针尾孔14和第二针尾孔15进入注射器的抽血腔中，完成抽血工作。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。



说 明 书 附 图
