麻醉科用咽喉部位麻醉定量喷雾器

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201420363703.6
申请日：	20140628
申请（专利权）人：	[吴英]
地址：	山东省济宁市梁山县人民北路29号山东省济宁市梁山县梁山镇卫生院麻醉科
发明人：	[吴英]
主分类号：	A61M11/00
公开（公告）号：	CN203915687U
公开（公告）日：	20141105
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN203915687U （45）授权公告日 20141105



（21）申请号 CN201420363703.6   （22）申请日 20140628   （73）专利权人 [吴英]   地址 山东省济宁市梁山县人民北路29号山东省济宁市梁山县梁山镇卫生院麻醉科   （72）发明人 [吴英]   （74）专利代理机构         代理人
（54）实用新型名称      麻醉科用咽喉部位麻醉定量喷雾器
（57）摘要      麻醉科用咽喉部位麻醉定量喷雾器，属于医疗用具技术领域。本实用新型的技术方案是：包括定量器，其特征是在定量器上设有箱体外壳，箱体外壳上侧设有活动提手，活动提手一侧设有麻醉药液瓶，麻醉药液瓶上设有隔菌瓶盖，箱体外壳上设有显示窗口，显示窗口内设有显示屏，显示窗口下侧设有电源开关，电源开关一侧设有设置开关。本实用新型结构简单，使用方便，在对患者咽喉部位进行麻醉时操作简便、省时省力，减轻了医务人员的工作难度。



权 利 要 求 书

1.麻醉科用咽喉部位麻醉定量喷雾器，包括定量器(1)，其特 征是：在定量器(1)上设有箱体外壳(2)，箱体外壳(2)上侧设有 活动提手(3)，活动提手(3)一侧设有麻醉药液瓶(4)，麻醉药液 瓶(4)上设有隔菌瓶盖(5)，箱体外壳(2)上设有显示窗口(6)， 显示窗口(6)内设有显示屏(7)，显示窗口(6)下侧设有电源开关 (8)，电源开关(8)一侧设有设置开关(9)，设置开关(9)一侧设 有数字键盘(10)，箱体外壳(2)一侧设有橡胶管(11)，橡胶管(11) 一侧设有麻醉喷雾枪(12)，麻醉喷雾枪(12)上设有防滑手柄(13)， 防滑手柄(13)上设有防滑摩擦花纹(14)，防滑手柄(13)一侧设 有喷雾开关(15)，麻醉喷雾枪(12)一侧设有喷管(16)，喷管(16) 一侧设有喷雾喷头(17)，喷管(16)外侧设有遮挡(18)，箱体外壳 (2)下侧设有麻醉喷雾枪收纳套(19)，定量器(1)内设有微型抽 水泵(20)，微型抽水泵(20)一侧设有药液抽取导管(21)，药液抽 取导管(21)与麻醉药液瓶(4)连接，微型抽水泵(20)另一侧设 有药液流出导管(22)，药液流出导管(22)上设有通断阀门(23)， 药液流出导管(22)一侧设有药液雾化腔(24)，药液雾化腔(24) 一侧设有稳压调节腔(25)，稳压调节腔(25)一侧设有连通阀(26)， 连通阀(26)与橡胶管连接(11)，微型抽水泵(20)下侧设有处理 器(27)，处理器(27)上设有控制电路(28)，控制电路(28)与微 型抽水泵(20)、通断阀门(23)连接，处理器(27)一侧设有电源 导线(29)，电源导线(29)一侧设有电源插头(30)。
2.根据权利要求1所述麻醉科用咽喉部位麻醉定量喷雾器，其 特征在于：所述箱体外壳(2)采用绝缘高硬度材料制作。
3.根据权利要求1所述麻醉科用咽喉部位麻醉定量喷雾器，其 特征在于：所述喷雾喷头(17)上设有软护套(31)。
4.根据权利要求1所述麻醉科用咽喉部位麻醉定量喷雾器，其 特征在于：所述通断阀门(23)设置为电动通断阀门。

说 明 书

麻醉科用咽喉部位麻醉定量喷雾器
技术领域：本实用新型属于医疗用具技术领域，具体的讲是一种 麻醉科用咽喉部位麻醉定量喷雾器.
背景技术：在进行咽喉部位手术时，手术前要对咽喉部位进行麻 醉。现在，普遍采用的是传统的麻醉喷雾器，传统的麻醉喷雾器由喷 头，气囊等几部分组成，传统的麻醉喷雾器工作方法是将喷头探入患 者口腔内对准咽喉部位，然后用气囊进行喷雾麻醉，但是，由于本身 结构复杂和操作方式等原因，造成麻醉喷雾定量不精确、气压不稳， 患者的咽喉部位麻醉效果不好给患者造成痛苦，影响手术的进行，从 而给医务人员增加了极大的工作难度。
发明内容：本实用新型的目的是提供一种在对患者咽喉部位进行 麻醉时操作简便、省时省力的麻醉科用咽喉部位麻醉定量喷雾器。
本实用新型的技术方案是：包括定量器，其特征是在定量器上设 有箱体外壳，箱体外壳上侧设有活动提手，活动提手一侧设有麻醉药 液瓶，麻醉药液瓶上设有隔菌瓶盖，箱体外壳上设有显示窗口，显示 窗口内设有显示屏，显示窗口下侧设有电源开关，电源开关一侧设有 设置开关，设置开关一侧设有数字键盘，箱体外壳一侧设有橡胶管， 橡胶管一侧设有麻醉喷雾枪，麻醉喷雾枪上设有防滑手柄，防滑手柄 上设有防滑摩擦花纹，防滑手柄一侧设有喷雾开关，麻醉喷雾枪一侧 设有喷管，喷管一侧设有喷雾喷头，喷管外侧设有遮挡，箱体外壳下 侧设有麻醉喷雾枪收纳套，定量器内设有微型抽水泵，微型抽水泵一 侧设有药液抽取导管，药液抽取导管与麻醉药液瓶连接，微型抽水泵 另一侧设有药液流出导管，药液流出导管上设有通断阀门，药液流出 导管一侧设有药液雾化腔，药液雾化腔一侧设有稳压调节腔，稳压调 节腔一侧设有连通阀，连通阀与橡胶管连接，微型抽水泵下侧设有处 理器，处理器上设有控制电路，控制电路与微型抽水泵、通断阀门连 接，处理器一侧设有电源导线，电源导线一侧设有电源插头。
作为优选，所述箱体外壳采用绝缘高硬度材料制作。
作为优选，所述喷雾喷头上设有软护套。
作为优选，所述通断阀门设置为电动通断阀门。
本实用新型有益效果是：本实用新型结构简单，使用方便，在对 患者咽喉部位进行麻醉时操作简便、省时省力，减轻了医务人员的工 作难度。
附图说明：

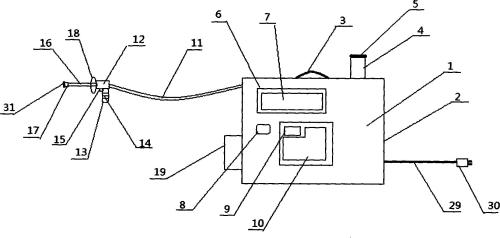

附图1为本实用新型结构示意图。

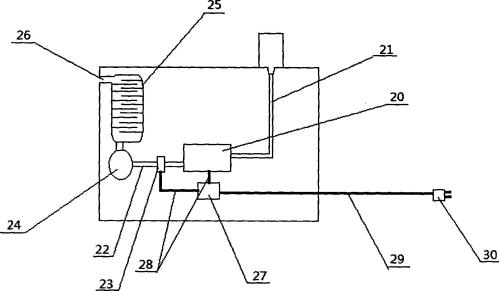

附图2本实用新型采用定量器内部结构示意图。
图中1、定量器，2、箱体外壳，3、活动提手，4、麻醉药液瓶， 5、隔菌瓶盖，6、显示窗口，7、显示屏，8、电源开关，9、设置开 关，10、数字键盘，11、橡胶管，12、麻醉喷雾枪，13、防滑手柄， 14、防滑摩擦花纹，15、喷雾开关，16、喷管，17、喷雾喷头，18、 遮挡，19、麻醉喷雾枪收纳套，20、微型抽水泵，21、药液抽取导管， 22、药液流出导管，23、通断阀门，24、药液雾化腔，25、稳压调节 腔，26、连通阀，27、处理器，28、控制电路，29、电源导线，30、 电源插头，31、软护套。
具体实施方式：包括定量器1，其特征是在定量器1上设有箱体 外壳2，箱体外壳2上侧设有活动提手3，活动提手3一侧设有麻醉 药液瓶4，麻醉药液瓶4上设有隔菌瓶盖5，箱体外壳2上设有显示 窗口6，显示窗口6内设有显示屏7，显示窗口6下侧设有电源开关 8，电源开关8一侧设有设置开关9，设置开关9一侧设有数字键盘 10，箱体外壳2一侧设有橡胶管11，橡胶管11一侧设有麻醉喷雾枪 12，麻醉喷雾枪12上设有防滑手柄13，防滑手柄13上设有防滑摩 擦花纹14，防滑手柄13一侧设有喷雾开关15，麻醉喷雾枪12一侧 设有喷管16，喷管16一侧设有喷雾喷头17，喷管16外侧设有遮挡 18，箱体外壳2下侧设有麻醉喷雾枪收纳套19，定量器1内设有微 型抽水泵20，微型抽水泵20一侧设有药液抽取导管21，药液抽取导 管21与麻醉药液瓶4连接，微型抽水泵20另一侧设有药液流出导管 22，药液流出导管22上设有通断阀门23，药液流出导管22一侧设 有药液雾化腔24，药液雾化腔24一侧设有稳压调节腔25，稳压调节 腔25一侧设有连通阀26，连通阀26与橡胶管连接11，微型抽水泵 20下侧设有处理器27，处理器27上设有控制电路28，控制电路28 与微型抽水泵20、通断阀门23连接，处理器27一侧设有电源导线 29，电源导线29一侧设有电源插头30。在对患者咽喉部位进行麻醉 时，医务人员打开电源开关8，通过设置开关9与数字键盘10设置 药量，然后用麻醉喷雾枪12对准患者咽喉部位喷药，即可进行患者 咽喉部位的麻醉。
作为优选，所述箱体外壳2采用绝缘高硬度材料制作。这样设置， 本实用新型的箱体外壳2能够起到绝缘保护的作用。
作为优选，所述喷雾喷头17上设有软护套31。这样设置，本实 用新型的喷雾喷头17不会划伤患者。
作为优选，所述通断阀门23设置为电动通断阀门。这样设置， 本实用新型的通断阀门23能够被控制自动通断。

说 明 书 附 图

图1

图2
