一种麻醉穿刺针

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201220092368.1
申请日：	20120313
申请（专利权）人：	[汪玮琳]
地址：	黑龙江省哈尔滨市道外区承德街253-3号黑龙江计划生育科学研究所麻醉科
发明人：	[汪玮琳]
主分类号：	A61M19/00
公开（公告）号：	CN202459739U
公开（公告）日：	20121003
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN202459739U （45）授权公告日 20121003



（21）申请号 CN201220092368.1   （22）申请日 20120313   （73）专利权人 [汪玮琳]   地址 黑龙江省哈尔滨市道外区承德街253-3号黑龙江计划生育科学研究所麻醉科   （72）发明人 [汪玮琳]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉穿刺针
（57）摘要      一种麻醉穿刺针，本实用新型涉及医疗器械领域，尤其涉及一种麻醉穿刺针。本实用新型提供新型的麻醉穿刺针，在给患者进行下腹部以下手术麻醉时，能够随时进行腰麻，也可以控制麻药量，延长麻醉时间，肌肉松弛程度好，利于手术操作。一种麻醉穿刺针，包括麻醉针头、麻醉管、滑动开关、麻醉瓶、定位板，所述麻醉管前部设有麻醉针头，所述麻醉针头前部设有麻醉针尖，所述麻醉管中部设有滑动开关，所述麻醉管中后部设有刻度，所述麻醉管后部设有麻醉瓶，所述麻醉管外表面设有定位板。所述麻醉针头和麻醉针尖相垂直。本实用新型有益效果：结构简单、使用方便、提高麻醉效果，减轻病人的痛苦，降低麻醉的危险，降低了麻醉医师的工作量和工作难度。



权 利 要 求 书

一种麻醉穿刺针，其特征在于：包括麻醉针头、麻醉管、滑动开关、 麻醉瓶、定位板，所述麻醉管前部设有麻醉针头，所述麻醉针头前部设有麻醉 针尖，所述麻醉管中部设有滑动开关，所述麻醉管中后部设有刻度，所述麻醉 管后部设有麻醉瓶，所述麻醉管外表面设有定位板。

如权利要求1所述的一种麻醉穿刺针，其特征在于：所述麻醉针头和 麻醉针尖相垂直。



说 明 书

一种麻醉穿刺针

本实用新型涉及医疗器械领域，尤其涉及一种麻醉穿刺针。

目前，患者进行下腹部以下手术时，多采用腰麻或硬膜外麻醉，腰麻可获 得良好的肌肉松弛，利于下腹部及盆腔手术，但麻醉时间受限，不能满足手术 需求，而硬膜外麻醉可随时注入局麻药，延长麻醉时间，但其松弛程度较腰麻 差，不利于盆腔手术操作。

本实用新型针对现有技术存在的上述不足，提供新型的麻醉穿刺针，在给 患者进行下腹部以下手术麻醉时，能够随时进行腰麻，也可以控制麻药量，延 长麻醉时间，肌肉松弛程度好，利于手术操作。

本实用新型的目的是通过以下技术方案来实现：

一种麻醉穿刺针，包括麻醉针头、麻醉管、滑动开关、麻醉瓶、定位板， 所述麻醉管前部设有麻醉针头，所述麻醉针头前部设有麻醉针尖，所述麻醉管 中部设有滑动开关，所述麻醉管中后部设有刻度，所述麻醉管后部设有麻醉瓶， 所述麻醉管外表面设有定位板。

所述麻醉针头和麻醉针尖相垂直。

本实用新型有益效果：结构简单、使用方便、提高麻醉效果，减轻病人的 痛苦，降低麻醉的危险，降低了麻醉医师的工作量和工作难度。

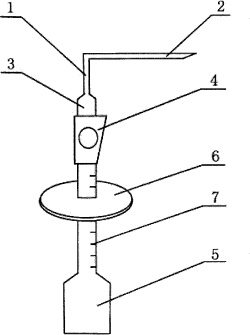

图1为本实用新型所述的麻醉穿刺针结构示意图。

图中：

1、麻醉针头；2、麻醉针尖；3、麻醉管；4、滑动开关；5、麻醉瓶；6、 定位板；7、刻度。

下面根据附图和实施例对本实用新型作进一步详细说明。

如图1所示，本实用新型的一种麻醉穿刺针，包括麻醉针头1、麻醉管3、 滑动开关4、麻醉瓶5、定位板6，麻醉穿刺针制作简单，首先制作个麻醉管3， 在麻醉管3前部装有麻醉针头1，在麻醉针头1前部装有与其相垂直的麻醉针尖 2，可以使麻醉针尖2固定在患者体内，方便随时注入麻醉剂，在麻醉管3中部 装有滑动开关4，麻醉管3中后部标上刻度7，以便观察注入麻醉剂的量，在麻 醉管3后部装一个敞口的麻醉瓶5，方便麻醉剂随时可以通过麻醉管3注射到患 者体内，而在麻醉管外表面装有定位板，可以更加准确衡量注射到患者体内的 麻醉剂药量。

使用时，首先根据所需要注射的药量将定位板6固定在相应的刻度7位置， 然后将麻醉针尖5进行腰膜穿刺后用胶布固定，从麻醉瓶5中向麻醉管3注射 麻醉剂，当达到定位板6位置时停止，打开滑动开关4，即可将药物注射到患者 体内。麻醉药物药效减轻时，关闭滑动开关4，重复上述操作即可



说 明 书 附 图

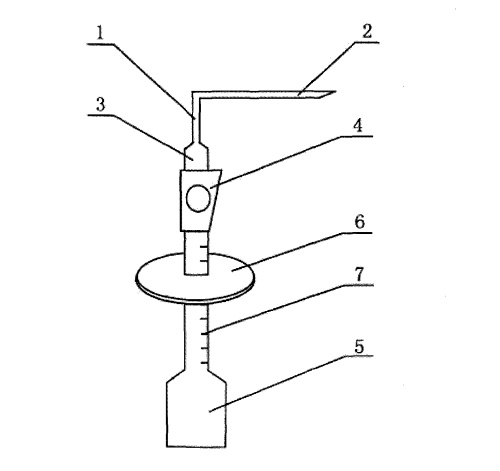

图1
