一种临床麻醉科用供药麻醉装置

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201910128923.8
申请日：	20190221
申请（专利权）人：	[李文芳]
地址：	山东省聊城市莘县人民医院麻醉科
发明人：	[李文芳, 张晓霞]
主分类号：	A61M16/01
公开（公告）号：	CN109621134A
公开（公告）日：	20190416
代理机构：
代理人：

（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN109621134A （45）申请公布日 20190416



（21）申请号 CN201910128923.8   （22）申请日 20190221   （71）申请人 [李文芳]   地址 山东省聊城市莘县人民医院麻醉科   （72）发明人 [李文芳, 张晓霞]   （74）专利代理机构         代理人
（54）发明名称      一种临床麻醉科用供药麻醉装置
（57）摘要      本发明公开了一种临床麻醉科用供药麻醉装置，包括麻醉机，所述麻醉机的一侧活动安装有呼吸机，呼吸机的一侧设有两个接头，两个接头上均套接有波纹管，麻醉机的一侧通过安装架活动安装有保护箱，两个波纹管的一端均延伸至保护箱内并活动有同一个呼吸罩，呼吸罩的一侧延伸至保护箱外。本发明可以在呼吸罩不使用时有效的将其保护起来，从而有效的避免了其长期暴露在空气中被灰尘附着或者被污染或者被损坏的问题，从而保证了呼吸罩的洁净，延长了其使用寿命，同时波纹管在套接时，不使用常见的通过螺栓调节的抱箍，从而避免了螺栓因为磨损带来的紧固效果差或者因锈蚀造成的拆卸不便的问题，满足了人们的需求。



权 利 要 求 书

1.一种临床麻醉科用供药麻醉装置，包括麻醉机（1），其特征在于，所述麻醉机（1）的一侧活动安装有呼吸机（2），呼吸机（2）的一侧设有两个接头（3），两个接头（3）上均套接有波纹管（4），麻醉机（1）的一侧通过安装架活动安装有保护箱（5），两个波纹管（4）的一端均延伸至保护箱（5）内并活动有同一个呼吸罩（8），呼吸罩（8）的一侧延伸至保护箱（5）外，所述保护箱（5）的两侧内壁上活动安装有同一个移动杆（7），呼吸罩（8）的一侧固定安装在移动杆（7）的一侧上，保护箱（5）的一侧内壁上开设有安装槽（11），安装槽（11）内活动安装有L型块（12），L型块（12）的一侧延伸至安装槽（11）外并活动安装有盖板（23），保护箱（5）的一侧内壁上开设有转动孔（15），转动孔（15）内活动安装有转动杆（16），转动杆（16）的两端均延伸至转动孔（15）外，转动杆（16）的一侧固定安装有位于保护箱（5）内的V型杆（17），L型块（12）的一侧设有固定安装在盖板（23）一侧上的带动块（18），V型杆（17）的一侧转动安装在带动块（18）的一侧上，保护箱（5）的一侧内壁上转动安装有转轴（21），转轴（21）的一端固定安装有转盘（22），转盘（22）的一侧转动安装有拉杆（20），拉杆（20）的一侧转动安装有带动杆（19），带动杆（19）的一端固定安装在转动杆（16）的一侧上，转轴（21）上固定套接有椭圆块（10），椭圆块（10）的一侧与移动杆（7）的一侧相接触。 2.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述呼吸机（2）的一侧设有两个管套（32），两个接头（3）分别位于两个管套（32）内，呼吸机（2）的一侧转动安装有两个U型杆（37），两个U型杆（37）相互远离的一侧均设有转动安装在呼吸机（2）一侧上的T型杆（36），两个T型杆（36）相互靠近的一端均分别贯穿两个U型杆（37）。 3.根据权利要求2所述的一种临床麻醉科用供药麻醉装置，其特征在于，两个T型杆（36）相互靠近的一端均转动安装有卡杆（34），两个管套（32）相互远离的一侧内壁上均开设有卡孔（33），两个卡杆（34）相互靠近的一端分别贯穿两个卡孔（33）并均固定安装有卡板（35），两个卡板（35）相互靠近的一侧分别与两个波纹管（4）相互远离的一侧紧密接触。 4.根据权利要求2所述的一种临床麻醉科用供药麻醉装置，其特征在于，两个T型杆（36）的一侧均固定安装有半圆块（43），两个U型杆（37）的一侧内壁上均开设有伸缩槽（38），两个伸缩槽（38）的两侧内壁上均开设有限位槽（39），位于同一个伸缩槽（38）内的两个限位槽（39）内活动安装有同一个限位块（40），两个限位块（40）的一侧均固定安装有限位杆（41），两个限位杆（41）的一端分别延伸至两个伸缩槽（38）外并均固定安装有限位板（42），两个限位板（42）的一侧分别与两个半圆块（43）的一侧相接触，限位块（40）远离半圆块（43）的一侧固定安装有第一弹簧的一端，第一弹簧的另一端固定安装在限位槽（39）的一侧内壁上。 5.根据权利要求2所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述U型杆（37）远离T型杆（36）的一侧固定安装有把手，把手上套接有橡胶保护套。 6.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述安装槽（11）的两侧内壁上均开设有转动槽（13），两个转动槽（13）内均活动安装有转动轴（14），两个转动轴（14）相互靠近的一端分别固定安装在L型块（12）的两侧上。 7.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述转动杆（16）远离保护箱（5）的一端固定安装有旋转盘（24），旋转盘（24）的一侧开设有插孔（25），插孔（25）内活动安装有插杆（26），插杆（26）的两端均延伸至插孔（25）外，保护箱（5）的一侧开设有两个插槽（27），插杆（26）的一端延伸至插槽（27）内，插杆（26）上套接有第二弹簧，第二弹簧的一端固定安装在旋转盘（24）上，第二弹簧的另一端固定安装在插杆（26）上。 8.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述保护箱（5）的两侧内壁上均开设有移槽（6），移动杆（7）的两端分别延伸至两个移槽（6）内。 9.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述保护箱（5）远离呼吸罩（8）的一侧内壁上开设有两个拉动孔（9），两个波纹管（4）的一端分别贯穿两个拉动孔（9）。 10.根据权利要求1所述的一种临床麻醉科用供药麻醉装置，其特征在于，所述L型块（12）的一侧开设有滑移槽（28），滑移槽（28）的两侧内壁上均开设有滑槽（29），两个滑槽（29）内滑动安装有同一个滑块（30），滑块（30）的一侧固定安装有滑杆（31），滑杆（31）的一端固定安装在盖板（23）的一侧上。

说 明 书

一种临床麻醉科用供药麻醉装置
技术领域
本发明涉及麻醉技术领域，尤其涉及一种临床麻醉科用供药麻醉装置。
背景技术
麻醉机是通过机械回路将麻醉药送入患者的肺泡，形成麻醉药气体分压，弥散到血液后，对中枢神经系统直接发生抑制作用，从而产生全身麻醉的效果，麻醉机属于半开放式麻醉装置，它主要由麻醉蒸发罐、流量计、折叠式风箱呼吸机、呼吸回路（含吸、呼气单向活瓣及手动气囊）、波纹管路等部件组成，现有技术中麻醉机的呼吸罩多是暴露在空气中的，由于医院的环境较为复杂，暴露在空气中的呼吸罩极易因为不同病人的或者医护人员的飞沫造成污染，或者附着上灰尘，从而无法保证呼吸罩的洁净，并且在受到意外的冲击时易造成损坏，同时现有的波纹管在连接在麻醉机上时，多采用螺栓调节的抱箍，这种方式，容易导致因为螺栓的磨损带来的紧固效果差或者因锈蚀造成的拆卸不便的问题。
发明内容
基于背景技术存在的技术问题，本发明提出了一种临床麻醉科用供药麻醉装置。
本发明提出的一种临床麻醉科用供药麻醉装置，包括麻醉机，所述麻醉机的一侧活动安装有呼吸机，呼吸机的一侧设有两个接头，两个接头上均套接有波纹管，麻醉机的一侧通过安装架活动安装有保护箱，两个波纹管的一端均延伸至保护箱内并活动有同一个呼吸罩，呼吸罩的一侧延伸至保护箱外，所述保护箱的两侧内壁上活动安装有同一个移动杆，呼吸罩的一侧固定安装在移动杆的一侧上，保护箱的一侧内壁上开设有安装槽，安装槽内活动安装有L型块，L型块的一侧延伸至安装槽外并活动安装有盖板，保护箱的一侧内壁上开设有转动孔，转动孔内活动安装有转动杆，转动杆的两端均延伸至转动孔外，转动杆的一侧固定安装有位于保护箱内的V型杆，L型块的一侧设有固定安装在盖板一侧上的带动块，V型杆的一侧转动安装在带动块的一侧上，保护箱的一侧内壁上转动安装有转轴，转轴的一端固定安装有转盘，转盘的一侧转动安装有拉杆，拉杆的一侧转动安装有带动杆，带动杆的一端固定安装在转动杆的一侧上，转轴上固定套接有椭圆块，椭圆块的一侧与移动杆的一侧相接触。
优选的，所述呼吸机的一侧设有两个管套，两个接头分别位于两个管套内，呼吸机的一侧转动安装有两个U型杆，两个U型杆相互远离的一侧均设有转动安装在呼吸机一侧上的T型杆，两个T型杆相互靠近的一端均分别贯穿两个U型杆。
优选的，两个T型杆相互靠近的一端均转动安装有卡杆，两个管套相互远离的一侧内壁上均开设有卡孔，两个卡杆相互靠近的一端分别贯穿两个卡孔并均固定安装有卡板，两个卡板相互靠近的一侧分别与两个波纹管相互远离的一侧紧密接触。
优选的，两个T型杆的一侧均固定安装有半圆块，两个U型杆的一侧内壁上均开设有伸缩槽，两个伸缩槽的两侧内壁上均开设有限位槽，位于同一个伸缩槽内的两个限位槽内活动安装有同一个限位块，两个限位块的一侧均固定安装有限位杆，两个限位杆的一端分别延伸至两个伸缩槽外并均固定安装有限位板，两个限位板的一侧分别与两个半圆块的一侧相接触，限位块远离半圆块的一侧固定安装有第一弹簧的一端，第一弹簧的另一端固定安装在限位槽的一侧内壁上。
优选的，所述U型杆远离T型杆的一侧固定安装有把手，把手上套接有橡胶保护套。
优选的，所述安装槽的两侧内壁上均开设有转动槽，两个转动槽内均活动安装有转动轴，两个转动轴相互靠近的一端分别固定安装在L型块的两侧上。
优选的，所述转动杆远离保护箱的一端固定安装有旋转盘，旋转盘的一侧开设有插孔，插孔内活动安装有插杆，插杆的两端均延伸至插孔外，保护箱的一侧开设有两个插槽，插杆的一端延伸至插槽内，插杆上套接有第二弹簧，第二弹簧的一端固定安装在旋转盘上，第二弹簧的另一端固定安装在插杆上。
优选的，所述保护箱的两侧内壁上均开设有移槽，移动杆的两端分别延伸至两个移槽内。
优选的，所述保护箱远离呼吸罩的一侧内壁上开设有两个拉动孔，两个波纹管的一端分别贯穿两个拉动孔。
优选的，所述L型块的一侧开设有滑移槽，滑移槽的两侧内壁上均开设有滑槽，两个滑槽内滑动安装有同一个滑块，滑块的一侧固定安装有滑杆，滑杆的一端固定安装在盖板的一侧上。
本发明中，所述一种临床麻醉科用供药麻醉装置,通过麻醉机、呼吸机、接头、波纹管、保护箱、移槽、移动杆、呼吸罩、拉动孔、椭圆块、安装槽、L型块、转动槽、转动轴、转动孔、转动杆、V型杆、带动块、带动杆、拉杆、转轴、转盘、盖板、旋转盘、插孔、插杆、插槽、滑移槽、滑槽、滑块、滑杆的配合使用，在需要使用呼吸罩时，拉动插杆使其一端脱离一个插槽并使得第二弹簧受力，此时转动旋转盘带动转动杆旋转，转动杆旋转带动V型杆转动，V型杆转动带动盖板转动，盖板转动带动L型块转动，同时盖板转动又带动滑杆在滑移槽内滑动，持续转动转动杆，直至盖板转动至保护箱的一侧上，同时转动杆转动带动带动杆移动，带动杆移动拉动转盘转动，转盘转动带动转轴转动，转轴转动带动椭圆块转动，椭圆块转动带动移动杆移动，从而使得移动杆带动呼吸罩移动出保护箱外，此时松开插杆在第二弹簧的反作用力下，使得插杆的一端插进另一个插槽内，即可使得呼吸罩的位置固定，便于使用，通过麻醉机、呼吸机、接头、波纹管、保护箱、管套、卡孔、卡杆、卡板、T型杆、U型杆、伸缩槽、限位槽、限位块、限位杆、限位板、半圆块的配合使用，同时在套接波纹管时，将波纹管套接在接头上，由于第一弹簧处于拉伸状态，使得限位块顶着限位杆，从而使得限位杆带动限位板顶在半圆块上，此时转动U型杆，从而使得T型杆转动，T型杆转动带动卡杆移动，卡杆移动带动卡板挤压波纹管，在卡板与管套的配合下，使得波纹管被牢牢的夹在接头上，持续用力转动U型杆，使得限位板沿着半圆块移动，从而使得限位块挤压第一弹簧受力，直至限位板移动至半圆块靠近接头的一侧，此时，从开U型杆，在第一弹簧的反作用力下，使得限位板牢牢的压在半圆块上，从而使得T型杆的位置固定，即可完成波纹管的套接，麻醉机型号为MJ-560B3；
本发明可以在呼吸罩不使用时有效的将其保护起来，从而有效的避免了其长期暴露在空气中被灰尘附着或者被污染或者被损坏的问题，从而保证了呼吸罩的洁净，延长了其使用寿命，同时波纹管在套接时，不使用常见的通过螺栓调节的抱箍，从而避免了螺栓因为磨损带来的紧固效果差或者因锈蚀造成的拆卸不便的问题，满足了人们的需求。
附图说明

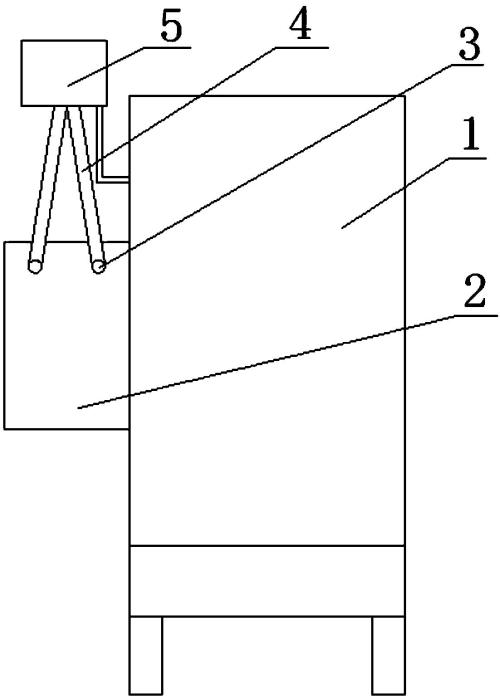

图1为本发明提出的一种临床麻醉科用供药麻醉装置的结构示意图；

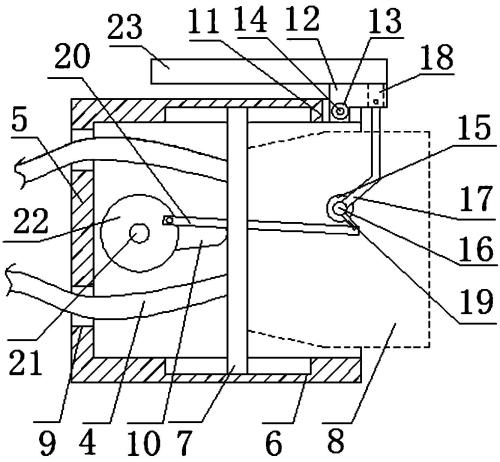

图2为本发明提出的一种临床麻醉科用供药麻醉装置的保护箱的侧视结构示意图；

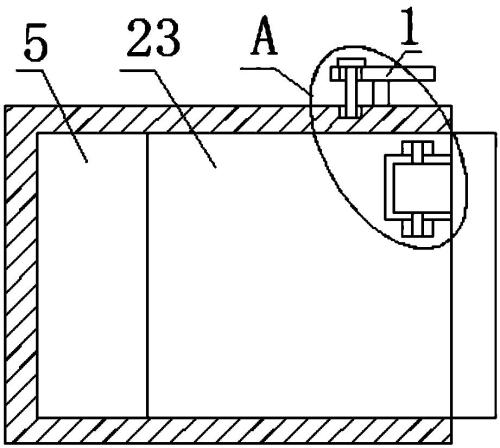

图3为本发明提出的一种临床麻醉科用供药麻醉装置的保护箱的俯视结构示意图；

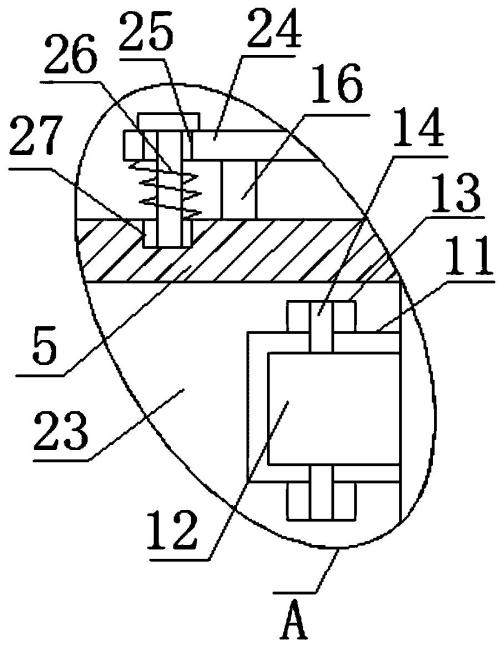

图4为本发明提出的一种临床麻醉科用供药麻醉装置的图3中A部分的结构示意图；

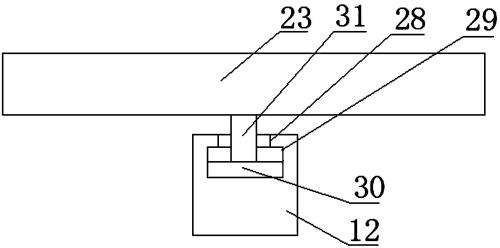

图5为本发明提出的一种临床麻醉科用供药麻醉装置的盖板与L型块连接的结构示意图；

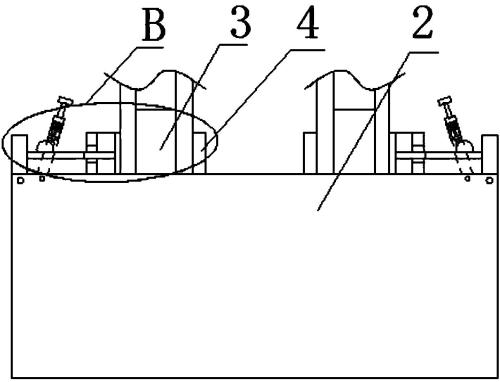

图6为本发明提出的一种临床麻醉科用供药麻醉装置的呼吸机的仰视结构示意图；

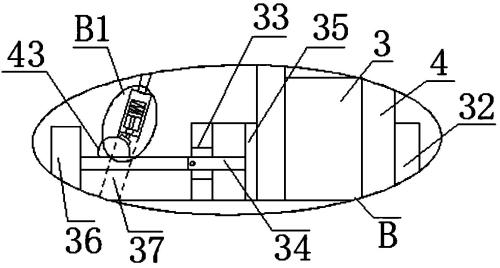

图7为本发明提出的一种临床麻醉科用供药麻醉装置的图6中B部分的结构示意图；

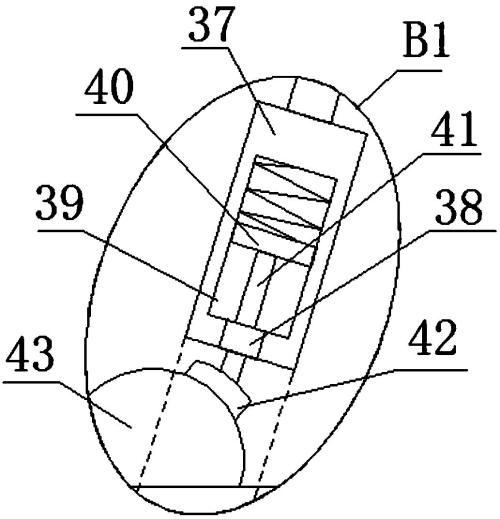

图8为本发明提出的一种临床麻醉科用供药麻醉装置的图7中B1部分的结构示意图。
图中：1麻醉机、2呼吸机、3接头、4波纹管、5保护箱、6移槽、7移动杆、8呼吸罩、9拉动孔、10椭圆块、11安装槽、12 L型块、13转动槽、14转动轴、15转动孔、16转动杆、17 V型杆、18带动块、19带动杆、20拉杆、21转轴、22转盘、23盖板、24旋转盘、25插孔、26插杆、27插槽、28滑移槽、29滑槽、30滑块、31滑杆、32管套、33卡孔、34卡杆、35卡板、36 T型杆、37 U型杆、38伸缩槽、39限位槽、40限位块、41限位杆、42限位板、43半圆块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例。
参照图1-8，一种临床麻醉科用供药麻醉装置，包括麻醉机1，麻醉机1的一侧活动安装有呼吸机2，呼吸机2的一侧设有两个接头3，两个接头3上均套接有波纹管4，麻醉机1的一侧通过安装架活动安装有保护箱5，两个波纹管4的一端均延伸至保护箱5内并活动有同一个呼吸罩8，呼吸罩8的一侧延伸至保护箱5外，保护箱5的两侧内壁上活动安装有同一个移动杆7，呼吸罩8的一侧固定安装在移动杆7的一侧上，保护箱5的一侧内壁上开设有安装槽11，安装槽11内活动安装有L型块12，L型块12的一侧延伸至安装槽11外并活动安装有盖板23，保护箱5的一侧内壁上开设有转动孔15，转动孔15内活动安装有转动杆16，转动杆16的两端均延伸至转动孔15外，转动杆16的一侧固定安装有位于保护箱5内的V型杆17，L型块12的一侧设有固定安装在盖板23一侧上的带动块18，V型杆17的一侧转动安装在带动块18的一侧上，保护箱5的一侧内壁上转动安装有转轴21，转轴21的一端固定安装有转盘22，转盘22的一侧转动安装有拉杆20，拉杆20的一侧转动安装有带动杆19，带动杆19的一端固定安装在转动杆16的一侧上，转轴21上固定套接有椭圆块10，椭圆块10的一侧与移动杆7的一侧相接触，在需要使用呼吸罩8时，拉动插杆26使其一端脱离一个插槽27并使得第二弹簧受力，此时转动旋转盘24带动转动杆16旋转，转动杆16旋转带动V型杆17转动，V型杆17转动带动盖板23转动，盖板23转动带动L型块12转动，同时盖板23转动又带动滑杆31在滑移槽28内滑动，持续转动转动杆16，直至盖板23转动至保护箱5的一侧上，同时转动杆16转动带动带动杆19移动，带动杆19移动拉动转盘22转动，转盘22转动带动转轴21转动，转轴21转动带动椭圆块10转动，椭圆块10转动带动移动杆7移动，从而使得移动杆7带动呼吸罩8移动出保护箱5外，此时松开插杆26在第二弹簧的反作用力下，使得插杆26的一端插进另一个插槽27内，即可使得呼吸罩8的位置固定，便于使用。
呼吸机2的一侧设有两个管套32，两个接头3分别位于两个管套32内，呼吸机2的一侧转动安装有两个U型杆37，两个U型杆37相互远离的一侧均设有转动安装在呼吸机2一侧上的T型杆36，两个T型杆36相互靠近的一端均分别贯穿两个U型杆37，两个T型杆36相互靠近的一端均转动安装有卡杆34，两个管套32相互远离的一侧内壁上均开设有卡孔33，两个卡杆34相互靠近的一端分别贯穿两个卡孔33并均固定安装有卡板35，两个卡板35相互靠近的一侧分别与两个波纹管4相互远离的一侧紧密接触，两个T型杆36的一侧均固定安装有半圆块43，两个U型杆37的一侧内壁上均开设有伸缩槽38，两个伸缩槽38的两侧内壁上均开设有限位槽39，位于同一个伸缩槽38内的两个限位槽39内活动安装有同一个限位块40，两个限位块40的一侧均固定安装有限位杆41，两个限位杆41的一端分别延伸至两个伸缩槽38外并均固定安装有限位板42，两个限位板42的一侧分别与两个半圆块43的一侧相接触，限位块40远离半圆块43的一侧固定安装有第一弹簧的一端，第一弹簧的另一端固定安装在限位槽39的一侧内壁上，U型杆37远离T型杆36的一侧固定安装有把手，把手上套接有橡胶保护套，安装槽11的两侧内壁上均开设有转动槽13，两个转动槽13内均活动安装有转动轴14，两个转动轴14相互靠近的一端分别固定安装在L型块12的两侧上，转动杆16远离保护箱5的一端固定安装有旋转盘24，旋转盘24的一侧开设有插孔25，插孔25内活动安装有插杆26，插杆26的两端均延伸至插孔25外，保护箱5的一侧开设有两个插槽27，插杆26的一端延伸至插槽27内，插杆26上套接有第二弹簧，第二弹簧的一端固定安装在旋转盘24上，第二弹簧的另一端固定安装在插杆26上，保护箱5的两侧内壁上均开设有移槽6，移动杆7的两端分别延伸至两个移槽6内，保护箱5远离呼吸罩8的一侧内壁上开设有两个拉动孔9，两个波纹管4的一端分别贯穿两个拉动孔9，L型块12的一侧开设有滑移槽28，滑移槽28的两侧内壁上均开设有滑槽29，两个滑槽29内滑动安装有同一个滑块30，滑块30的一侧固定安装有滑杆31，滑杆31的一端固定安装在盖板23的一侧上，同时在套接波纹管4时，将波纹管4套接在接头3上，由于第一弹簧处于拉伸状态，使得限位块40顶着限位杆41，从而使得限位杆41带动限位板42顶在半圆块43上，此时转动U型杆37，从而使得T型杆36转动，T型杆36转动带动卡杆34移动，卡杆34移动带动卡板35挤压波纹管4，在卡板35与管套32的配合下，使得波纹管4被牢牢的夹在接头3上，持续用力转动U型杆37，使得限位板42沿着半圆块43移动，从而使得限位块40挤压第一弹簧受力，直至限位板42移动至半圆块43靠近接头3的一侧，此时，从开U型杆37，在第一弹簧的反作用力下，使得限位板42牢牢的压在半圆块43上，从而使得T型杆36的位置固定，即可完成波纹管4的套接。
本发明：在需要使用呼吸罩8时，拉动插杆26使其一端脱离一个插槽27并使得第二弹簧受力，此时转动旋转盘24带动转动杆16旋转，转动杆16旋转带动V型杆17转动，V型杆17转动带动盖板23转动，盖板23转动带动L型块12转动，同时盖板23转动又带动滑杆31在滑移槽28内滑动，持续转动转动杆16，直至盖板23转动至保护箱5的一侧上，同时转动杆16转动带动带动杆19移动，带动杆19移动拉动转盘22转动，转盘22转动带动转轴21转动，转轴21转动带动椭圆块10转动，椭圆块10转动带动移动杆7移动，从而使得移动杆7带动呼吸罩8移动出保护箱5外，此时松开插杆26在第二弹簧的反作用力下，使得插杆26的一端插进另一个插槽27内，即可使得呼吸罩8的位置固定，便于使用，同时在套接波纹管4时，将波纹管4套接在接头3上，由于第一弹簧处于拉伸状态，使得限位块40顶着限位杆41，从而使得限位杆41带动限位板42顶在半圆块43上，此时转动U型杆37，从而使得T型杆36转动，T型杆36转动带动卡杆34移动，卡杆34移动带动卡板35挤压波纹管4，在卡板35与管套32的配合下，使得波纹管4被牢牢的夹在接头3上，持续用力转动U型杆37，使得限位板42沿着半圆块43移动，从而使得限位块40挤压第一弹簧受力，直至限位板42移动至半圆块43靠近接头3的一侧，此时，从开U型杆37，在第一弹簧的反作用力下，使得限位板42牢牢的压在半圆块43上，从而使得T型杆36的位置固定，即可完成波纹管4的套接。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

说 明 书 附 图
