一种储存高浓度吸入麻醉气体移动麻醉装置

发布时间：2019/06/10 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201420144890.9
申请日：	20140328
申请（专利权）人：	[田毅]
地址：	海南省海口市人民大道43号海口市人民医院麻醉科
发明人：	[田毅]
主分类号：	A61M16/01
公开（公告）号：	CN203852699U
公开（公告）日：	20141001
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN203852699U （45）授权公告日 20141001



（21）申请号 CN201420144890.9   （22）申请日 20140328   （73）专利权人 [田毅]   地址 海南省海口市人民大道43号海口市人民医院麻醉科   （72）发明人 [田毅]   （74）专利代理机构         代理人
（54）实用新型名称      一种储存高浓度吸入麻醉气体移动麻醉装置
（57）摘要      本实用新型提供一种储存高浓度吸入麻醉气体移动麻醉装置，该装置在使用前可通过气体充入装置将麻醉气体充入气囊之中，在气囊充入高浓度麻醉气体前，先将气囊内本身气体驱尽，同时边进行驱尽气体操作边充入高浓度吸入麻醉药物气体，将吸入麻醉气体充气囊通往面罩部位的硬质通气管管道关闭，使高浓度吸入麻醉气体在充气囊中充分储存，当充入一定量麻醉吸入药物气体后，充气囊逐渐膨胀，当充气囊达到完全充气后，将进入气体开关关闭，移至需使用现场进行吸入麻醉。本实用新型的有益效果是易于操作，减轻疼痛，减少静脉穿刺后及固定套管后产生小儿活动受限、静脉注入麻醉药物刺激患儿血管造成疼痛等弊端，使患者更加安全地进入麻醉状态。



权 利 要 求 书

1.一种储存高浓度吸入麻醉气体移动麻醉装置，其特征在于：包括 面罩，所述面罩通过连接软管硬质接头与连接软管一端相连，所述连接软 管另一端与连接软管硬质管相连，所述连接软管硬质管相对两侧分别设有 连接硬质管开关固定左边缘和连接硬质管开关固定右边缘，所述连接硬质 管开关固定左边缘和所述连接硬质管开关固定右边缘中央设有开关旋转 面，所述开关旋转面上设有开关旋转盘，所述开关旋转盘上设有开关旋转 通气指向标，所述开关旋转盘连接开关内通气道，所述连接软管硬质管后 端连接充气囊延长软质固定连接管，所述充气囊延长软质固定连接管连接 储存麻醉气体囊，所述储存麻醉气体囊后端设有充入气体软管，所述充入 气体软管连接充入气体连接软管一端，所述充入气体连接软管另一端连接 充入气体连接气囊硬质管。

2.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述面罩包括面罩硬质盖面和设置于所述面罩硬质盖面前端 的面罩充气软接触面。

3.根据权利要求2所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述面罩硬质盖面后端设有面罩硬质接头，所述面罩硬质接 头与所述连接软管硬质接头相连。

4.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述连接软管上设有连接软管延伸叠。

5.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述连接软管硬质管上设有连接硬质管透视口。

6.根据权利要求5所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述连接软管硬质管与所述充气囊延长软质固定连接管之间 设有充气囊突起固定圈。

7.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述储存麻醉气体囊上设有储存麻醉气体扩充膨胀皱折。

8.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置， 其特征在于：所述充入气体软管上设有充入气体调节阀旋转面，所述充入 气体调节阀旋转面上设有充入气体调节阀，所述充入气体调节阀上设有充 入气体调节阀指示标向。

9.根据权利要求1所述的储存高浓度吸入麻醉气体移动麻醉装置，其 特征在于：所述充入气体连接气囊硬质管上设有充入气体连接卡环，所述 充入气体连接气囊硬质管后端设有充入气体口。



说 明 书

一种储存高浓度吸入麻醉气体移动麻醉装置

技术领域

本实用新型属于医疗器材领域，尤其是涉及一种储存高浓度吸入麻醉 气体移动麻醉装置。

背景技术

麻醉是各种手术、检查的一种必须的临床步骤，是保障围手术期、围 检查期病人安全和手术检查过程平稳、便于操作的重要手段，全身麻醉分 静脉、吸入和静吸复合三种药物使用方法。婴幼儿在进入手术室前或接受 各种医学检查前需要进行最初的基本麻醉，使他们尽快进入睡眠状态，减 少哭闹及精神刺激，便于医务人员进行下一步的医疗步骤。

在现有技术中，各大医院普遍使用的麻醉装置无法减轻肌肉注射麻醉 药物和静脉穿刺造成的疼痛，不能减少静脉穿刺后及固定套管后产生小儿 活动受限、静脉注入麻醉药物刺激患儿血管造成疼痛等弊端，大大增加了 医护人员的操作难度。

发明内容

为了克服上述现有技术的不足，本实用新型提供一种储存高浓度吸入 麻醉气体移动麻醉装置，易于操作，减轻肌肉注射麻醉药物和静脉穿刺造 成的疼痛，减少静脉穿刺后及固定套管后产生小儿活动受限、静脉注入麻 醉药物刺激患儿血管造成疼痛等弊端，使患者更加安全地进入麻醉状态。

为解决上述技术问题，本实用新型采用的技术方案是：一种储存高浓 度吸入麻醉气体移动麻醉装置，其特征在于：包括面罩，所述面罩通过连 接软管硬质接头与连接软管一端相连，所述连接软管另一端与连接软管硬 质管相连，所述连接软管硬质管相对两侧分别设有连接硬质管开关固定左 边缘和连接硬质管开关固定右边缘，所述连接硬质管开关固定左边缘和所 述连接硬质管开关固定右边缘中央设有开关旋转面，所述开关旋转面上设 有开关旋转盘，所述开关旋转盘上设有开关旋转通气指向标，所述开关旋 转盘连接开关内通气道，所述连接软管硬质管后端连接充气囊延长软质固 定连接管，所述充气囊延长软质固定连接管连接储存麻醉气体囊，所述储 存麻醉气体囊后端设有充入气体软管，所述充入气体软管连接充入气体连 接软管一端，所述充入气体连接软管另一端连接充入气体连接气囊硬质管。

优选地，所述面罩包括面罩硬质盖面和设置于所述面罩硬质盖面前端 的面罩充气软接触面。

优选地，所述面罩硬质盖面后端设有面罩硬质接头，所述面罩硬质接 头与所述连接软管硬质接头相连。

优选地，所述连接软管上设有连接软管延伸叠。

优选地，所述连接软管硬质管上设有连接硬质管透视口。

优选地，所述连接软管硬质管与所述充气囊延长软质固定连接管之间 设有充气囊突起固定圈。

优选地，所述储存麻醉气体囊上设有储存麻醉气体扩充膨胀皱折。

优选地，所述充入气体软管上设有充入气体调节阀旋转面，所述充入 气体调节阀旋转面上设有充入气体调节阀，所述充入气体调节阀上设有充 入气体调节阀指示标向。

优选地，所述充入气体连接气囊硬质管上设有充入气体连接卡环，所 述充入气体连接气囊硬质管后端设有充入气体口。

本实用新型具有的优点和积极效果是：无创伤性快速麻醉方法，有效 地使婴幼儿在进入手术室前或接受各种医学检查前进行最初的基本麻醉， 使他们尽快进入睡眠状态，减少哭闹及精神刺激，具有易于操作，减轻肌 肉注射麻醉药物和静脉穿刺造成的疼痛，减少静脉穿刺后及固定套管后产 生小儿活动受限、静脉注入麻醉药物刺激患儿血管造成疼痛等弊端，使患 者更加安全地进入麻醉状态等优点。

附图说明

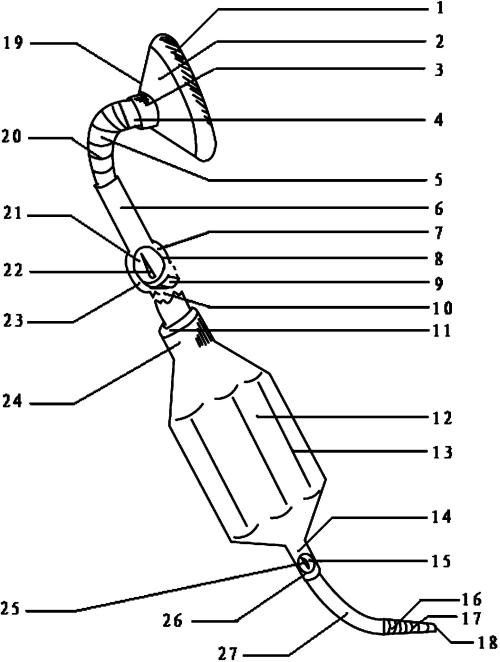

图1是本实用新型的结构示意图

图中：

1、面罩充气软接触面     2、面罩硬质盖面      3、面罩硬质接头

4、连接软管硬质接头     5、连接软管          6、连接软管硬质管

7、连接硬质管开关固定   8、开关旋转面        9、开关内通气道

左边缘

10、连接硬质管透视口    11、充气囊突起固定圈  12、储存麻醉气体囊

13、储存麻醉气体扩充    14、充入气体软管      15、充入气体调节阀

膨胀皱折

16、充入气体连接气囊    17、充入气体连接卡环  18、充入气体口

硬质管

19、面罩                20、连接软管延伸叠    21、开关旋转盘

22、开关旋转通气指向    23、连接硬质管开关固  24、充气囊延长软质

标                     定右边缘             固定连接管

25、充入气体调节阀指    26、充入气体调节阀旋  27、充入气体连接软

示标向                 转面                 管

具体实施方式

下面将结合附图和实施例对本实用新型做进一步说明。

如图1所示，本实用新型提供一种储存高浓度吸入麻醉气体移动麻 醉装置，包括面罩19，面罩19通过连接软管硬质接头4与连接软管5一 端相连，连接软管5另一端与连接软管硬质管6相连，连接软管硬质管6 相对两侧分别设有连接硬质管开关固定左边缘7和连接硬质管开关固定右 边缘23，连接硬质管开关固定左边缘7和连接硬质管开关固定右边缘23中 央设有开关旋转面8，开关旋转面8上设有开关旋转盘21，开关旋转盘21 上设有开关旋转通气指向标22，开关旋转盘21连接开关内通气道9，连接 软管硬质管6后端连接充气囊延长软质固定连接管24，充气囊延长软质固 定连接管24连接储存麻醉气体囊12，储存麻醉气体囊12后端设有充入气 体软管14，充入气体软管14连接充入气体连接软管27一端，充入气体连 接软管27另一端连接充入气体连接气囊硬质管16。

进一步地，面罩19包括面罩硬质盖面2和设置于面罩硬质盖面2前端 的面罩充气软接触面1，面罩硬质盖面2后端设有面罩硬质接头3，面罩硬 质接头3与连接软管硬质接头4相连。

连接软管5上设有连接软管延伸叠20，便于弯折。

连接软管硬质管6上设有连接硬质管透视口10，便于观察。

连接软管硬质管6与充气囊延长软质固定连接管24之间设有充气囊突 起固定圈11，防止漏气。

储存麻醉气体囊12上设有储存麻醉气体扩充膨胀皱折13，便于操作。

充入气体软管14上设有充入气体调节阀旋转面26，充入气体调节阀旋 转面26上设有充入气体调节阀15，充入气体调节阀15上设有充入气体调 节阀指示标向25。

充入气体连接气囊硬质管16上设有充入气体连接卡环17，充入气体连 接气囊硬质管16后端设有充入气体口18。

本实例的工作过程：当对患者需要实施麻醉时先将面罩充气软接触面1 轻轻接触到病人口鼻面部，打开位于连接软管硬质管6上的连接硬质管开 关固定左边缘7和连接硬质管开关固定右边缘23中央的开关旋转盘21，使 开关旋转通气指向标22指向面罩前方略开启方向。此时，连接软管硬质管 6上面的开关旋转盘21带动连接软管硬质管6内的开关内通气道9也旋置 略通气状态，使充满麻醉气体的储存麻醉气体囊12内的麻醉气体通过连接 软管硬质管6和连接软管5，进而通过连接软管硬质接头4和面罩19，最 后通过面罩充气软接触面1施放于病人呼吸道附近。如需要快速让病人进 入麻醉睡眠状态，则用左手食指、拇指压紧面罩硬质盖面2，使面罩19紧 贴病人口鼻部并将开关旋转通气指向标22完全指向面罩19，使开关内通气 道9全部开启，将储存麻醉气体囊12内的麻醉气体快速输入病人呼吸道， 让病人进入麻醉状态。当麻醉操作需要持续时间比较长时，则可打开充入 气体调节阀15，将氧气、麻醉气体混合气体通过充入气体口18将气体输入 到储存麻醉气体囊12内，进行连续输入所需的麻醉气体。此次操作完毕后 为下次操作进行充气准备时，应开启充入气体调节阀15并逐渐将开关旋转 通气指向标22关至完全关闭状态，使麻醉气体漏出，此时气体继续充入使 储存麻醉气体囊12膨胀到储存麻醉气体扩充膨胀皱折13完全消失，并处 于过度膨胀状态，即关闭充入气体调节阀15。这时应持续保持储存麻醉气 体囊12处于充满状态，为下一个病人进行实施麻醉备用。

以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实 用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依 本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型 的专利涵盖范围之内。



说 明 书 附 图

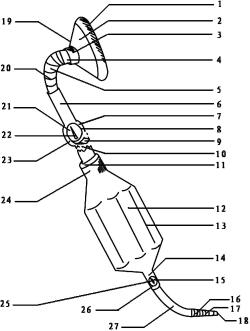

图1
