一种麻醉科临床局部麻醉用可调控型喷雾装置

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201820338800.8
申请日：	20180313
申请（专利权）人：	[关志鹏]
地址：	山东省枣庄市德城区西市街18号
发明人：	[关志鹏]
主分类号：	A61M31/00
公开（公告）号：	CN208598984U
公开（公告）日：	20190315
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208598984U （45）授权公告日 20190315



（21）申请号 CN201820338800.8   （22）申请日 20180313   （73）专利权人 [关志鹏]   地址 山东省枣庄市德城区西市街18号   （72）发明人 [关志鹏]   （74）专利代理机构         代理人
（54）实用新型名称      一种麻醉科临床局部麻醉用可调控型喷雾装置
（57）摘要      本实用新型公开了一种麻醉科临床局部麻醉用可调控型喷雾装置，包括麻醉液存储仓、喷雾装置主体和防回流装置，所述喷雾装置主体上端设有灌装口，所述灌装口下端设有麻醉液存储仓，所述麻醉液存储仓内部一侧设有加热器，所述加热器一侧设有压力传感器，所述压力传感器一侧设有电磁阀，所述电磁阀一侧设有温度传感器，所述麻醉液存储仓下端设有注射桶，所述注射桶内部设有活塞，所述活塞一侧设有推杆，所述推杆一侧设有剪式结构，所述剪式结构一端设有第一连接块，通过设置了加热器，能够在麻醉之前对麻醉液进行预热处理，从而使病人在麻醉时不会感觉到不适，减轻了病人的痛苦。



权 利 要 求 书

1.一种麻醉科临床局部麻醉用可调控型喷雾装置，包括麻醉液存储仓（24）、喷雾装置主体（12）和防回流装置（15），其特征在于，所述喷雾装置主体（12）上端设有灌装口（19），所述灌装口（19）下端设有麻醉液存储仓（24），所述麻醉液存储仓（24）内部一侧设有加热器（20），所述加热器（20）一侧设有压力传感器（21），所述压力传感器（21）一侧设有电磁阀（22），所述电磁阀（22）一侧设有温度传感器（23），所述麻醉液存储仓（24）下端设有注射桶（11），所述注射桶（11）内部设有活塞（10），所述活塞（10）一侧设有推杆（9），所述推杆（9）一侧设有剪式结构（8），所述剪式结构（8）一端设有第一连接块（3），所述第一连接块（3）一侧设有第二连接块（4），所述第二连接块（4）一侧设有第三连接块（6），所述第三连接块（6）一侧设有旋转电机（7），所述旋转电机（7）一侧设有螺纹杆（5），所述螺纹杆（5）一侧设有螺纹环（25），所述喷雾装置主体（12）一侧设有防回流装置（15），所述防回流装置（15）内部设有弹簧（14），所述弹簧（14）一侧设有球头塞（13），所述防回流装置（15）一侧设有雾化器（16），所述雾化器（16）一侧设有软管（17），所述软管（17）一端设有喷雾头（18），所述喷雾装置主体（12）表面设有处理器（1），所述处理器（1）一侧设有蜂鸣器（2）。 2.根据权利要求1所述的一种麻醉科临床局部麻醉用可调控型喷雾装置，其特征在于，所述第一连接块（3）、第二连接块（4）和第三连接块（6）均与剪式结构（8）轴动连接，且第一连接块（3）与推杆（9）固定连接，第三连接块（6）与旋转电机（7）固定连接。 3.根据权利要求1所述的一种麻醉科临床局部麻醉用可调控型喷雾装置，其特征在于，所述旋转电机（7）与螺纹杆（5）传动连接，第二连接块（4）和螺纹环（25）固定连接，且螺纹环（25）和螺纹杆（5）通过螺纹连接。 4.根据权利要求1所述的一种麻醉科临床局部麻醉用可调控型喷雾装置，其特征在于，所述蜂鸣器（2）、加热器（20）、压力传感器（21）、电磁阀（22）和温度传感器（23）均与处理器（1）电性连接。 5.根据权利要求1所述的一种麻醉科临床局部麻醉用可调控型喷雾装置，其特征在于，所述注射桶（11）、压力传感器（21）和电磁阀（22）依次通过管道连接。 6.根据权利要求1所述的一种麻醉科临床局部麻醉用可调控型喷雾装置，其特征在于，所述活塞（10）和注射桶（11）相适配。



说 明 书

一种麻醉科临床局部麻醉用可调控型喷雾装置

技术领域

本实用新型涉及一种喷雾装置，尤其是涉及一种麻醉科临床局部麻醉用可调控型喷雾装置。

背景技术

一般的，对于儿童患声音嘶哑、喉梗阻性呼吸困难、摘除声带、喉部良性肿瘤摘除、导入气管插管、导入气支气管镜等情况多会对患者实施喉镜检查或是做喉部手术，甚至需要喉部的麻醉。现有技术下的喉部麻醉多采用局部喷雾麻醉或滴入麻醉，滴入麻醉难以控制，所以大多数情况下多采用局部喷雾麻醉。

现有的局部喷雾麻醉在使用时效率较低，且不能够精确的控制麻醉量，在使用时不能够对麻醉液进行预热等操作从而导致给患者在麻醉时带来极大的痛楚，现有的麻醉装置也不能够防止液体倒流，致使麻醉装置受到污染难以清洗。

实用新型内容

本实用新型要解决的技术问题是克服现有的缺陷，提供一种麻醉科临床局部麻醉用可调控型喷雾装置，从而解决上述问题。

为实现上述目的，本实用新型提供如下技术方案：一种麻醉科临床局部麻醉用可调控型喷雾装置，包括麻醉液存储仓、喷雾装置主体和防回流装置，所述喷雾装置主体上端设有灌装口，所述灌装口下端设有麻醉液存储仓，所述麻醉液存储仓内部一侧设有加热器，所述加热器一侧设有压力传感器，所述压力传感器一侧设有电磁阀，所述电磁阀一侧设有温度传感器，所述麻醉液存储仓下端设有注射桶，所述注射桶内部设有活塞，所述活塞一侧设有推杆，所述推杆一侧设有剪式结构，所述剪式结构一端设有第一连接块，所述第一连接块一侧设有第二连接块，所述第二连接块一侧设有第三连接块，所述第三连接块一侧设有旋转电机，所述旋转电机一侧设有螺纹杆，所述螺纹杆一侧设有螺纹环，所述、喷雾装置主体一侧设有防回流装置，所述防回流装置内部设有弹簧，所述弹簧一侧设有球头塞，所述防回流装置一侧设有雾化器，所述雾化器一侧设有软管，所述软管一端设有喷雾头，所述喷雾装置主体表面设有处理器，所述处理器一侧设有蜂鸣器。

作为本实用新型的一种优选技术方案，所述第一连接块、第二连接块和第三连接块均与剪式结构轴动连接，且第一连接块与推杆固定连接，第三连接块与旋转电机固定连接。

作为本实用新型的一种优选技术方案，所述旋转电机与螺纹杆传动连接，第二连接块和螺纹环固定连接，且螺纹环和螺纹杆通过螺纹连接。

作为本实用新型的一种优选技术方案，所述蜂鸣器、加热器、压力传感器、电磁阀和温度传感器均与处理器电性连接。

作为本实用新型的一种优选技术方案，所述注射桶、压力传感器和电磁阀依次通过管道连接。

作为本实用新型的一种优选技术方案，所述活塞和注射桶相适配。

与现有技术相比，本实用新型的有益效果是：该种麻醉科临床局部麻醉用可调控型喷雾装置，通过设置了加热器，能够在麻醉之前对麻醉液进行预热处理，从而使病人在麻醉时不会感觉到不适，减轻了病人的痛苦，通过设置了防回流装置，能够在完成麻醉，再次重装麻醉液时，能够防止液体倒流，避免了装置被污染，通过设置了旋转电机，能够通过旋转电机带动螺纹杆旋转，从而使剪式结构伸长，通过挤压活塞对注射桶内的麻醉液进行喷雾操作，提高了麻醉的精准度和麻醉效率，通过设置了蜂鸣器，能够在温度过高时进行报警，防止烫伤患者，结构简单，操作方便为麻醉起到了很大的帮助。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

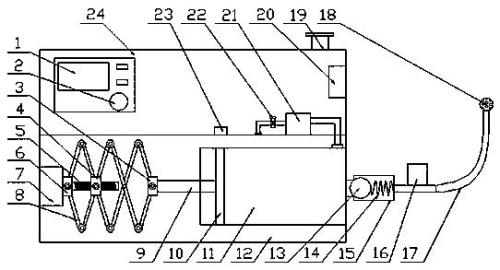

图1为本实用新型所述一种麻醉科临床局部麻醉用可调控型喷雾装置结构示意图；

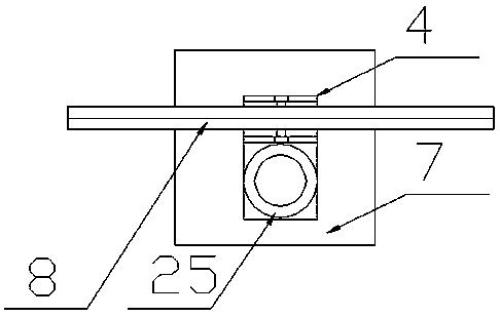

图2为本实用新型所述一种第二连接块俯视结构示意图；

图中：1、处理器；2、蜂鸣器；3、第一连接块；4、第二连接块；5、螺纹杆；6、第三连接块；7、旋转电机；8、剪式结构；9、推杆；10、活塞；11、注射桶；12、喷雾装置主体；13、球头塞；14、弹簧；15、防回流装置；16、雾化器；17、软管；18、喷雾头；19、灌装口；20、加热器；21、压力传感器；22、电磁阀；23、温度传感器；24、麻醉液存储仓；25、螺纹环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种麻醉科临床局部麻醉用可调控型喷雾装置，包括麻醉液存储仓24、喷雾装置主体12和防回流装置15，喷雾装置主体12上端设有灌装口19，灌装口19下端设有麻醉液存储仓24，麻醉液存储仓24内部一侧设有加热器20，加热器20一侧设有压力传感器21，压力传感器21一侧设有电磁阀22，电磁阀22一侧设有温度传感器23，麻醉液存储仓24下端设有注射桶11，注射桶11内部设有活塞10，活塞10一侧设有推杆9，推杆9一侧设有剪式结构8，剪式结构8一端设有第一连接块3，第一连接块3一侧设有第二连接块4，第二连接块4一侧设有第三连接块6，第三连接块6一侧设有旋转电机7，旋转电机7一侧设有螺纹杆5，螺纹杆5一侧设有螺纹环25，喷雾装置主体12一侧设有防回流装置15，防回流装置15内部设有弹簧14，弹簧14一侧设有球头塞13，防回流装置15一侧设有雾化器16，雾化器16一侧设有软管17，软管17一端设有喷雾头18，喷雾装置主体12表面设有处理器1，处理器1一侧设有蜂鸣器2。

第一连接块3、第二连接块4和第三连接块6均与剪式结构8轴动连接，且第一连接块3与推杆9固定连接，第三连接块6与旋转电机7固定连接。

旋转电机7与螺纹杆5传动连接，第二连接块4和螺纹环25固定连接，且螺纹环25和螺纹杆5通过螺纹连接

蜂鸣器2、加热器20、压力传感器21、电磁阀22和温度传感器23均与处理器1电性连接。

注射桶11、压力传感器21和电磁阀22依次通过管道连接。

活塞10和注射桶11相适配。

具体原理：使用时，将麻醉液通过灌装口19灌入麻醉液存储仓24，加热器20在麻醉之前对麻醉液进行预热处理，当温度过高时，温度传感器23感应到，处理器1发出指令蜂鸣器2进行报警，提醒使用者，旋转电机7带动螺纹杆5旋转，通过第二连接块4一侧的螺纹环25，间接带动剪式结构8收缩，从而通过推杆9带动活塞10收缩，球头塞13在弹簧14作用下将出口堵住，注射桶11内部压强降低，压力传感器21感应到压强变化，处理器1发出指令，电磁阀22打开，麻醉液被吸入注射桶11，后旋转电机7反向旋转，对麻醉液进行挤压，压力传感器21感应到压强升高，电磁阀22关闭，此时麻醉液对球头塞13进行挤压，弹簧14收缩，麻醉液通过防回流装置15由雾化器16雾化后通过软管17由喷雾头18喷出。

该种麻醉科临床局部麻醉用可调控型喷雾装置，通过设置了加热器20，能够在麻醉之前对麻醉液进行预热处理，从而使病人在麻醉时不会感觉到不适，减轻了病人的痛苦，通过设置了防回流装置15，能够在完成麻醉，再次重装麻醉液时，能够防止液体倒流，避免了装置被污染，通过设置了旋转电机7，能够通过旋转电机7带动螺纹杆5旋转，从而使剪式结构8伸长，通过挤压活塞10对注射桶11内的麻醉液进行喷雾操作，提高了麻醉的精准度和麻醉效率，通过设置了蜂鸣器2，能够在温度过高时进行报警，防止烫伤患者，结构简单，操作方便为麻醉起到了很大的帮助。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。



说 明 书 附 图
