一种双通道麻醉的喉镜片

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201820516340.3
申请日：	20180412
申请（专利权）人：	[太仓市第一人民医院]
地址：	江苏省苏州市太仓市常胜南路58号
发明人：	[郑重, 赵秀华, 杨建平, 张立东, 祁富伟, 杨广宇, 张文娟, 丁君, 何静, 吴艳梅, 夏海燕, 史文澄, 李珂]
主分类号：	A61B1/267
公开（公告）号：	CN208725698U
公开（公告）日：	20190412
代理机构：	苏州市方略专利代理事务所（普通合伙）
代理人：	[刘燕娇]



（19）中华人民共和国国家知识产权局
	（12）实用新型专利
（10）授权公告号 CN208725698U （45）授权公告日 20190412



（21）申请号 CN201820516340.3   （22）申请日 20180412   （73）专利权人 [太仓市第一人民医院]   地址 江苏省苏州市太仓市常胜南路58号   （72）发明人 [郑重, 赵秀华, 杨建平, 张立东, 祁富伟, 杨广宇, 张文娟, 丁君, 何静, 吴艳梅, 夏海燕, 史文澄, 李珂]   （74）专利代理机构 苏州市方略专利代理事务所（普通合伙）         代理人 [刘燕娇]
（54）实用新型名称      一种双通道麻醉的喉镜片
（57）摘要      本实用新型公开了一种双通道麻醉的喉镜片，包括喉镜片本体、麻醉喷射管、第一麻醉通道和第二麻醉通道，所述喉镜片本体的截面为弧形，所述喉镜片本体包括第一侧壁、第二侧壁、内侧壁、外侧壁和挡板，所述内侧壁和第二侧壁连接处设有第一麻醉通道，所述麻醉喷射管可置于第一麻醉通道中，并且麻醉喷射管可在第一麻醉通道中移动，所述第一麻醉通道在挡板的端面上形成麻醉喷射管出口。本实用新型能够从视频喉镜开始进入口腔内便通过第二麻醉通道开始进行麻醉，将视频喉镜伸入到进气管位置，通过将麻醉喷射管进行声门和气管的喷射麻醉，本实用新型的一次性喉镜片设置了口腔麻醉的通道，并且将气管麻醉喷射管设置在喉镜片上，取用方便。



权 利 要 求 书

1.一种双通道麻醉的喉镜片，其特征在于：包括喉镜片本体（1）、麻醉喷射管（2）、第一麻醉通道（3）和第二麻醉通道（4），所述喉镜片本体（1）的截面为弧形，所述喉镜片本体（1）包括第一侧壁（11）、第二侧壁（12）、内侧壁（13）、外侧壁（14）和挡板（15），所述第一侧壁（11）、第二侧壁（12）、内侧壁（13）和外侧壁（14）依次连接构成喉镜片本体（1），所述喉镜片本体（1）内设有视频喉镜容纳腔体（100），所述挡板（15）设置在喉镜片本体（1）可伸入口腔内的端部，所述喉镜片本体（1）远离挡板（15）端部设有第一开口（16），所述内侧壁（13）和第二侧壁（12）连接处设有第一麻醉通道（3），所述麻醉喷射管（2）可置于第一麻醉通道（3）中，并且麻醉喷射管（2）可在第一麻醉通道（3）中移动，所述第一麻醉通道（3）在挡板（15）的端面上形成麻醉喷射管出口（17），所述第二麻醉通道（4）设置在内侧壁（13）内。 2.根据权利要求1所述的双通道麻醉的喉镜片，其特征在于：所述第二麻醉通道（4）包括主通道（41）和一组支路通道（42），所述支路通道（42）设置在主通道（41）远离第一开口（16）的端部，并且一组支路通道（42）呈放射状分布，所述主通道（41）和一组支路通道（42）的截面为弧形，所述主通道（41）和一组支路通道（42）贯穿内侧壁（13），所述一组支路通道（42）在内侧壁（13）的端部形成一组喷射孔（421）。 3.根据权利要求2所述的双通道麻醉的喉镜片，其特征在于：所述主通道（41）上还设有第一麻醉装置连接端（43），所述第一麻醉装置连接端（43）可连接手动或者自动麻醉喷雾装置。 4.根据权利要求1所述的双通道麻醉的喉镜片，其特征在于：所述第一麻醉通道（3）的截面为弧形，所述第二侧壁（12）与第一麻醉通道（3）对应位置设有第二开口（121），所述第二开口（121）与第一麻醉通道（3）的弧形相同，所述第二开口（121）上设有一组定位卡齿（122）。 5.根据权利要求4所述的双通道麻醉的喉镜片，其特征在于：所述麻醉喷射管（2）的外壁上设有连接板（21）和限位挡板（22），所述连接板（21）的一端固定在麻醉喷射管（2）的外壁上，并且连接板（21）的另一端与限位挡板（22）连接，所述连接板（21）置于定位卡齿（122）中，并且连接板（21）可在第二开口（121）中移动。 6.根据权利要求5所述的双通道麻醉的喉镜片，其特征在于：所述连接板（21）的高度H大于定位卡齿（122）之间的最小距离A，并且连接板（21）的高度H小于定位卡齿（122）之间的最大距离B，所述连接板（21）为弹性体，所述限位挡板（22）的截面为圆形，并且限位挡板（22）的直径大于定位卡齿（122）之间的最大距离B。 7.根据权利要求1所述的双通道麻醉的喉镜片，其特征在于：所述第一侧壁（11）上靠近第一开口（16）的端部设有立板（111），所述立板（111）上设有弹性卡片（112），所述弹性卡片（112）可与视频喉镜的外壁卡合。 8.根据权利要求1所述的双通道麻醉的喉镜片，其特征在于：所述第一侧壁（11）和第二侧壁（12）靠近第一开口（16）的内壁上设有凸部（113），所述凸部（113）上设有弹性橡胶垫（114），所述弹性橡胶垫（114）上设有卡合部（115），所述卡合部（115）可与视频喉镜的外壁卡合。



说 明 书

一种双通道麻醉的喉镜片

技术领域

本实用新型属于医疗器械技术领域，特别涉及一种双通道麻醉的喉镜片。

背景技术

气管插管技术是临床麻醉、急救复苏以及危重病患者常用的临床技术。目前由于视频喉镜气管插管技术的普及，气管插管技术的实施难度得到了有效的降低，许多患者得到了有效的救治。但是，气管插管的实施本身也存在一些直接或间接的并发症，例如：插管后呛咳、组织损伤、心血管系统交感反应、喉痉挛或支气管痉挛以及拔管后咽喉疼痛等。

其中心血管系统交感反应，也称插管应激反应尤为常见。尤其是在喉镜和插管操作期间血压升高和心动过速反应，并可诱发心律失常。插管应激反应在冠状动脉硬化、高血压、心律失常以及心动过速的患者可能引起灾难性的后果。

针对以上情况，临床上常用咽喉和气管内完善的表面麻醉来抑制神经冲动的产生和传导或者静脉应用阿片类药物抑制心血管反应。但由于大量应用阿片类药物的同时也会抑制患者循环系统稳定，因而将表面麻醉与其结合是一种较好的选择。因此，采用较深的麻尽量缩短喉镜操作时间、结合咽部及气管内喷雾局麻药是减少应激反应的有效手段。

为使口腔、咽部以及气道喷雾表面麻醉的实施简便易行，同时减少不同患者之间交叉感染的可能性。本申请提供了一种带有可自动或手动实施口腔及气道表面麻醉装置的视频喉镜片。

实用新型内容

实用新型目的：为了克服以上不足，本实用新型的目的是提供一种双通道麻醉的喉镜片，操作简单易行，同时降低了口咽部麻醉过程中的不适感，能够快速进行口腔和气管内的麻醉。

技术方案：一种双通道麻醉的喉镜片，包括喉镜片本体、麻醉喷射管、第一麻醉通道和第二麻醉通道，所述喉镜片本体的截面为弧形，所述喉镜片本体包括第一侧壁、第二侧壁、内侧壁、外侧壁和挡板，所述第一侧壁、第二侧壁、内侧壁和外侧壁依次连接构成喉镜片本体，所述挡板设置在喉镜片本体可伸入口腔内的端部，所述喉镜片本体远离挡板端部设有第一开口，所述内侧壁和第二侧壁连接处设有第一麻醉通道，所述麻醉喷射管可置于第一麻醉通道中，并且麻醉喷射管可在第一麻醉通道中移动，所述第一麻醉通道在挡板的端面上形成麻醉喷射管出口，所述第二麻醉通道设置在内侧壁内。本实用新型的双通道麻醉的喉镜片，通过双通道设计的麻醉喷射通道，能够从视频喉镜开始进入口腔内便通过第二麻醉通道开始进行麻醉，将视频喉镜伸入到进气管位置，通过将麻醉喷射管进行声门和气管的喷射麻醉，本实用新型的一次性喉镜片设置了口腔麻醉的通道，并且将气管麻醉喷射管设置在喉镜片上，取用方便。

进一步的，上述的双通道麻醉的喉镜片，所述第二麻醉通道包括主通道和一组支路通道，所述支路通道设置在主通道远离第一开口的端部，并且一组支路通道呈放射状分布，所述主通道和一组支路通道的截面为弧形，所述主通道和一组支路通道贯穿内侧壁，所述一组支路通道在内侧壁的端部形成一组喷射孔。麻醉要通过主通道进入喉镜片，通过放射状的支路通道将麻醉药剂喷射出去，能够形成雾状喷射效果，进行口腔内麻醉。

进一步的，上述的双通道麻醉的喉镜片，所述主通道上还设有第一麻醉装置连接端，所述第一麻醉装置连接端可连接手动或者自动麻醉喷雾装置。通过连接手动或者自动麻醉喷雾装置，可在喉镜片开始进入口腔，手动按压启动按钮进行第二麻醉通道喷射，或者通过设置的位置感应装置，在进入口腔后，自动进行麻醉药的喷射。

进一步的，上述的双通道麻醉的喉镜片，所述第一麻醉通道的截面为弧形，所述第二侧壁与第一麻醉通道对应位置设有第二开口，所述第二开口与第一麻醉通道的弧形相同，所述第二开口上设有一组定位卡齿。设置的定位卡齿是为了调整麻醉喷射管在第一麻醉通道中的位置，调整方式灵活，只需手动推动麻醉喷射管的末端即可使得麻醉喷射管移动，并通过定位卡齿固定。

进一步的，上述的双通道麻醉的喉镜片，所述麻醉喷射管的外壁上设有连接板和限位挡板，所述连接板的一端固定在麻醉喷射管的外壁上，并且连接板的另一端与限位挡板连接，所述连接板置于定位卡齿中，并且连接板可在第二开口中移动。连接板为弹性材料制成，推动麻醉喷射管移动时，随着定位卡齿的位置高低起伏，连接板能够收缩或者弹开。

进一步的，上述的双通道麻醉的喉镜片，所述连接板的高度H大于定位卡齿之间的最小距离A，并且连接板的高度H小于定位卡齿之间的最大距离B，所述连接板为弹性体，所述限位挡板的截面为圆形，并且限位挡板的直径大于定位卡齿之间的最大距离B。此尺寸结构，使得连接板能够卡在两个定位卡齿之间，同时因为连接板的高度大于定位卡齿之间的最小距离，保证了麻醉喷射管不会在第一麻醉通道内随意移动。

进一步的，上述的双通道麻醉的喉镜片，所述第一侧壁上靠近第一开口的端部设有立板，所述立板上设有弹性卡片，所述弹性卡片可与视频喉镜的外壁卡合。设置的弹性卡片与视频喉镜外壁相卡合，将视频喉镜退出喉镜片本体时，视频喉镜上的卡合部将弹性卡片拉断，从而使得使用过的喉镜片本体不能与视频喉镜相卡合，即实现喉镜片的自毁功能，保证喉镜片一次性使用，提高了卫生安全。

进一步的，上述的双通道麻醉的喉镜片，所述第一侧壁和第二侧壁靠近第一开口的内壁上设有凸部，所述凸部上设有弹性橡胶垫，所述弹性橡胶垫上设有卡合部，所述卡合部可与视频喉镜的外壁卡合。将视频喉镜推入喉镜片本体中，视频喉镜外壁的卡扣与卡合部卡合在一起，从而将视频喉镜固定在喉镜片本体中，退出视频喉镜，卡合部与卡扣仍然卡合，将卡合部带出喉镜片本体，从而使得喉镜片本体不能与视频喉镜进行下一次卡合，即实现喉镜片的自毁功能。

本实用新型还提供一种双通道麻醉的喉镜片的工作方法，包括以下步骤：

1）将视频喉镜插入喉镜片本体中；

2）将麻醉喷射管插入第一麻醉通道中，直至麻醉喷射管伸出麻醉喷射管出口；

3）在第一麻醉通道和第二麻醉通道的一端分别与麻醉喷雾装置连接；

4）喉镜片本体伸入口腔的初始位置，第二麻醉通道启动，喉镜片本体不断伸入口腔内部，第二麻醉通道进行口腔及咽部的表面麻醉；

5）喉镜片本体前端移动至会厌谷位置暴露声门后，第一麻醉通道进行声门和气管内表面麻醉。

进一步的，一种双通道麻醉的喉镜片的工作方法，包括以下步骤：

6）步骤4）中，第二麻醉通道的启动为按压视频喉镜上的启动按钮，第二麻醉通道进行喷射；

7）步骤4）中，视频喉镜检测到进入口腔的初始位置，第二麻醉通道自动启动进行喷射；

8）第一麻醉通道可连接临时氧气源，向气道实施氧气喷射；

9）推动麻醉喷射管，连接板在一组定位卡齿之间移动，从而麻醉喷射管在第一麻醉通道中移动。

上述技术方案可以看出，本实用新型具有如下有益效果：本实用新型所述的双通道麻醉的喉镜片，具有如下优点：

1、该喉镜片具有两道局麻药喷雾装置，一道喷雾装置可实施口腔及咽部表面麻醉；另一道装置具有可伸缩装置，可进行声门及气管内表面麻醉。

2、该喉镜片的两道喷雾装置可直接接普通注射器实施局麻药喷雾表面麻醉；也可以与自动喷雾控制系统及储药装置一起使用，在暴露声门及插管时自动喷洒局麻药实施表面麻醉。

3、自动喷雾装置以及储药系统为可选配件，利用自动喷雾装置可使插管操作者不必在推注注射器喷洒局麻药。

4、在遇到困难气管插管的患者时，实施声门及气管内表麻的喷雾装置还可以临时接氧气源，向气道实施氧气喷射，避免气管插管时患者缺氧。

附图说明

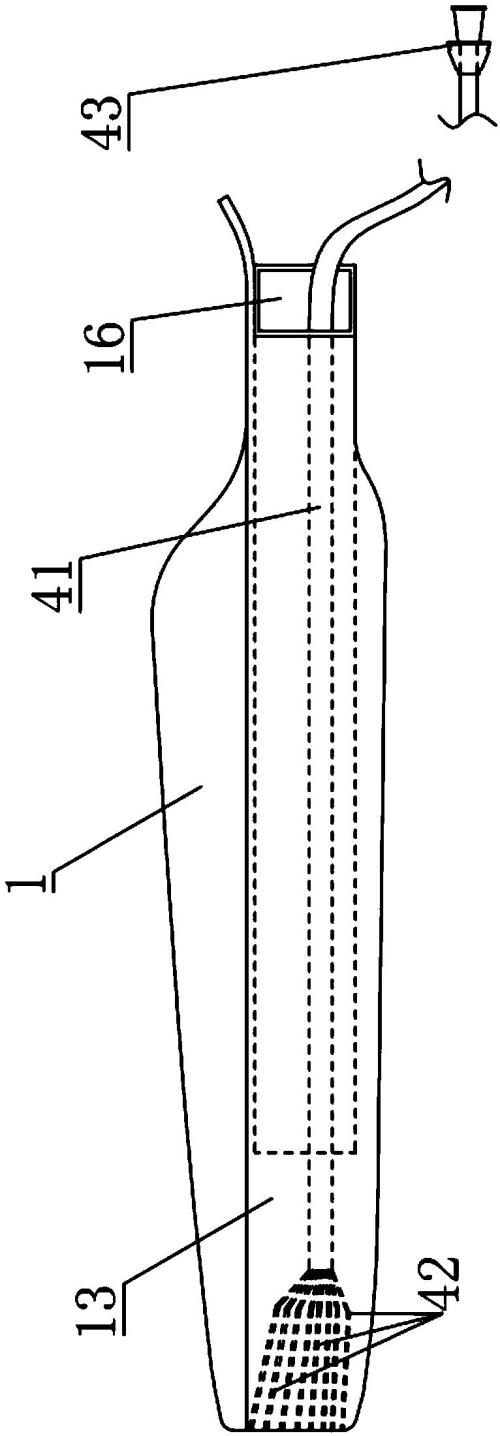

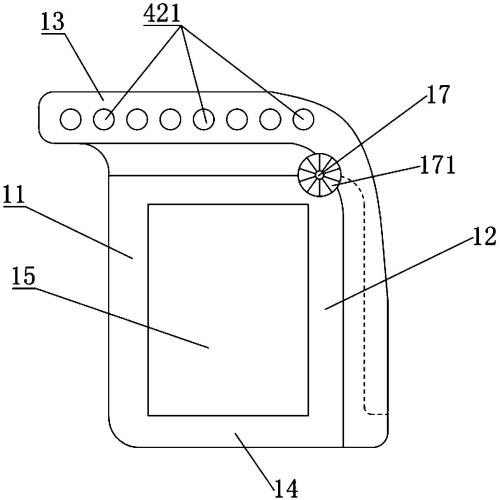

图1为本实用新型所述的双通道麻醉的喉镜片的俯视图；

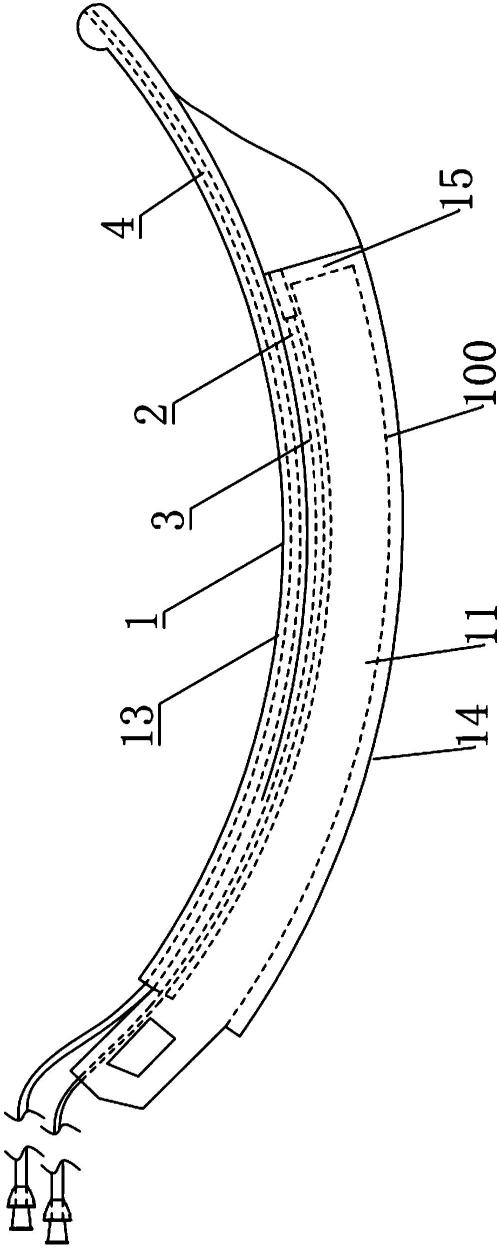

图2为本实用新型所述的双通道麻醉的喉镜片的左视图；

图3为本实用新型所述的双通道麻醉的喉镜片的右视图；

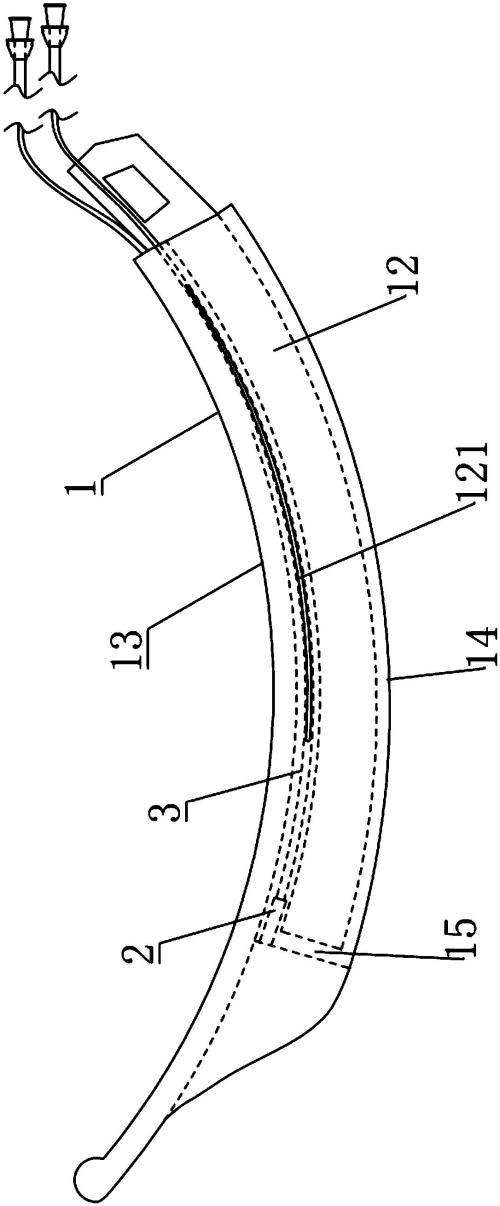

图4为本实用新型所述的双通道麻醉的喉镜片的主视图；

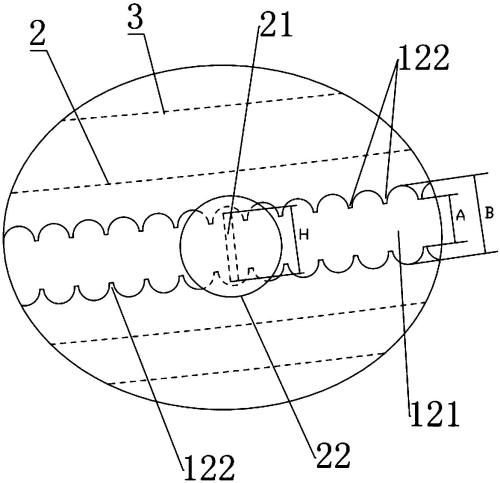

图5为本实用新型所述的定位卡齿的放大图；

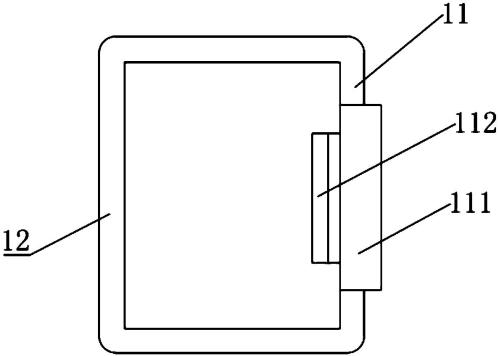

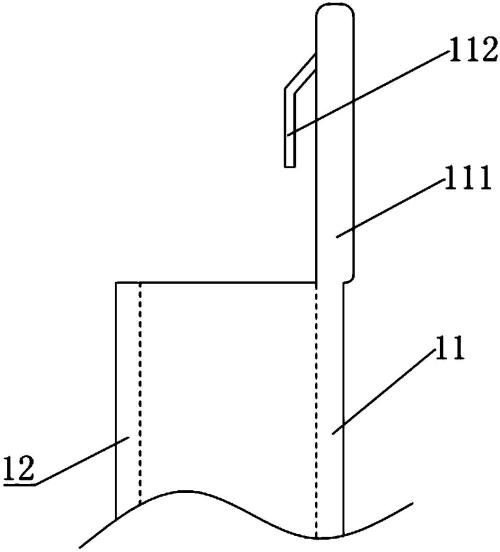

图6为本实用新型所述的实施例一的自毁结构的结构示意图；

图7为本实用新型所述的实施例一的自毁结构的俯视图；

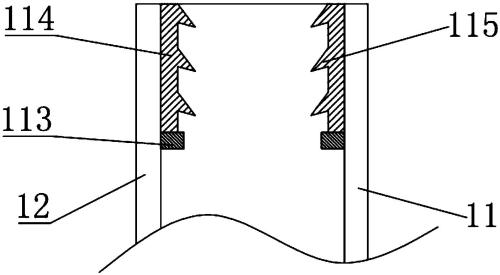

图8为本实用新型所述的实施例二的自毁结构的结构示意图。

图中：1喉镜片本体、11第一侧壁、111立板、112弹性卡片、113凸部、114弹性橡胶垫、115卡合部、12第二侧壁、121第二开口、122定位卡齿、13第三侧壁、14第四侧壁、15挡板、16第一开口、17麻醉喷射管出口、171弹性封板、2麻醉喷射管、21、22、3第一麻醉通道、4第二麻醉通道、41主通道、42支路通道、421喷射孔、43第一麻醉装置连接端、100视频喉镜容纳腔体。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上，除非另有明确的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

实施例一

如图1-4所示的双通道麻醉的喉镜片，包括喉镜片本体1、麻醉喷射管2、第一麻醉通道3和第二麻醉通道4，所述喉镜片本体1的截面为弧形，所述喉镜片本体1包括第一侧壁11、第二侧壁12、内侧壁13、外侧壁14和挡板15，所述第一侧壁11、第二侧壁12、内侧壁13和外侧壁14依次连接构成喉镜片本体1，所述喉镜片本体1内设有视频喉镜容纳腔体100，所述挡板15设置在喉镜片本体1可伸入口腔内的端部，所述喉镜片本体1远离挡板15端部设有第一开口16，所述内侧壁13和第二侧壁12连接处设有第一麻醉通道3，所述麻醉喷射管2可置于第一麻醉通道3中，并且麻醉喷射管2可在第一麻醉通道3中移动，所述第一麻醉通道3在挡板15的端面上形成麻醉喷射管出口17，所述第二麻醉通道4设置在内侧壁13内。为了防止口腔内的污物进入第一麻醉通道3，在麻醉喷射管出口17的内壁上设有一组弹性封板171。此外，第二麻醉通道4包括主通道41和一组支路通道42，所述支路通道42设置在主通道41远离第一开口16的端部，并且一组支路通道42呈放射状分布，所述主通道41和一组支路通道42的截面为弧形，所述主通道41和一组支路通道42贯穿内侧壁13，所述一组支路通道42在内侧壁13的端部形成一组喷射孔421。主通道41上还设有第一麻醉装置连接端43，所述第一麻醉装置连接端43可连接手动或者自动麻醉喷雾装置。此第二麻醉通道4在喉镜片本体1边进入口腔并向气管移动过程中，进行口腔内的麻醉。

另外，如图5所示的第一麻醉通道3的截面为弧形，所述第二侧壁12与第一麻醉通道3对应位置设有第二开口121，所述第二开口121与第一麻醉通道3的弧形相同，所述第二开口121上设有一组定位卡齿122。麻醉喷射管2的外壁上设有连接板21和限位挡板22，所述连接板21的一端固定在麻醉喷射管2的外壁上，并且连接板21的另一端与限位挡板22连接，所述连接板21置于定位卡齿122中，并且连接板21可在第二开口121中移动。连接板21的高度H大于定位卡齿122之间的最小距离A，并且连接板21的高度H小于定位卡齿122之间的最大距离B，所述连接板21为弹性体，所述限位挡板22的截面为圆形，并且限位挡板22的直径大于定位卡齿122之间的最大距离B。

另外，此双通道麻醉的喉镜片还具有自毁功能，如图6、7所示的第一侧壁11上靠近第一开口16的端部设有立板111，所述立板111上设有弹性卡片112，所述弹性卡片112可与视频喉镜的外壁卡合。

基于上述结构的基础上，一种双通道麻醉的喉镜片的工作方法，包括以下步骤：

1）将视频喉镜插入喉镜片本体1中；

2）将麻醉喷射管2插入第一麻醉通道3中，直至麻醉喷射管2伸出麻醉喷射管出口17；

3）在第一麻醉通道3和第二麻醉通道4的一端分别与麻醉喷雾装置连接；

4）喉镜片本体1伸入口腔的初始位置，第二麻醉通道4启动，喉镜片本体1不断伸入口腔内部，第二麻醉通道4进行口腔及咽部的表面麻醉；

5）喉镜片本体1前端移动至会厌谷位置暴露声门后，第一麻醉通道3进行声门和气管内表面麻醉。

一种双通道麻醉的喉镜片的工作方法，还包括以下步骤：

6）步骤4）中，第二麻醉通道4的启动为按压视频喉镜上的启动按钮，第二麻醉通道4进行喷射；

7）步骤4）中，视频喉镜检测到进入口腔的初始位置，第二麻醉通道4自动启动进行喷射；

8）第一麻醉通道3可连接临时氧气源，向气道实施氧气喷射；

9）推动麻醉喷射管2，连接板21在一组定位卡齿122之间移动，从而麻醉喷射管2在第一麻醉通道3中移动。

实施例二

此双通道麻醉的喉镜片的另一种自毁结构，如图8所示的第一侧壁11和第二侧壁12靠近第一开口16的内壁上设有凸部113，所述凸部113上设有弹性橡胶垫114，所述弹性橡胶垫114上设有卡合部115，所述卡合部115可与视频喉镜的外壁卡合。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
