一种用于麻醉机的双路气管固定装置

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201510092563.2
申请日：	20150302
申请（专利权）人：	[周玉梅]
地址：	安徽省芜湖市镜湖区赭山西路2号皖南医学院弋矶山医院麻醉科
发明人：	[周玉梅]
主分类号：	A61M16/01
公开（公告）号：	CN104587578A
公开（公告）日：	20150506
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN104587578A （45）申请公布日 20150506



（21）申请号 CN201510092563.2   （22）申请日 20150302   （71）申请人 [周玉梅]   地址 安徽省芜湖市镜湖区赭山西路2号皖南医学院弋矶山医院麻醉科   （72）发明人 [周玉梅]   （74）专利代理机构         代理人
（54）发明名称      一种用于麻醉机的双路气管固定装置
（57）摘要      本发明公开了一种用于麻醉机的双路气管固定装置，所述的用于麻醉机的双路气管固定装置包含一固定座和一固定插片。本发明的用于麻醉机的双路气管固定装置的优点是：使用时，使用者可以直接将固定座的固定套筒直接卡到麻醉机的底座围栏上，然后，将固定插片的定位突出直接卡入到锁止方孔内即可。这样，该固定装置就牢固地固定到了麻醉机的围栏上。使用者可以将麻醉机上的气管分别卡入锁止圆槽内，操作简单，收纳方便，调节轻松，实用性强，大大提高了麻醉机供气回路的可靠性。



权 利 要 求 书

1.一种用于麻醉机的双路气管固定装置，其特征在于，所述的用于麻醉机的双路气管固定装置（1）包含一固定座（2）和一固定插片（3），所述的固定座（2）包含一半圆筒状的固定套筒（21），所述的固定套筒（21）的底部设有一固定基块（22），所述的固定套筒（21）的两侧边缘分别设有一对锁止方孔（23），所述的固定基块（22）上设有一对平行设置的锁止圆槽（24），所述的固定插片（3）包含一“门”字形的插片主体（31），所述的插片主体（31）的两端外侧分别设有由定位突出（32）组成的定位突出阵列，所述的定位突出（32）与所述的锁止方孔（23）相配合。

2.根据权利要求1所述的用于麻醉机的双路气管固定装置，其特征在于，所述的定位突出（32）呈楔形。

3.根据权利要求2所述的用于麻醉机的双路气管固定装置，其特征在于，所述的固定座（2）为塑料制成，所述的固定插片（3）为不锈钢制成。



说 明 书

一种用于麻醉机的双路气管固定装置

技术领域

 本发明涉及一种麻醉设备，更确切地说，是一种用于麻醉机的双路气管固定装置。

背景技术

麻醉机是一种常见的医疗设备，通常，麻醉机上气管直接悬挂在底座与气瓶之间，容易发生缠绕和折弯，影响麻醉机的供气的稳定性。

发明内容

本发明主要是解决现有技术所存在的技术问题，从而提供一种用于麻醉机的双路气管固定装置。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种用于麻醉机的双路气管固定装置，所述的用于麻醉机的双路气管固定装置包含一固定座和一固定插片，所述的固定座包含一半圆筒状的固定套筒，所述的固定套筒的底部设有一固定基块，所述的固定套筒的两侧边缘分别设有一对锁止方孔，所述的固定基块上设有一对平行设置的锁止圆槽，所述的固定插片包含一“门”字形的插片主体，所述的插片主体的两端外侧分别设有由定位突出组成的定位突出阵列，所述的定位突出与所述的锁止方孔相配合。

作为本发明较佳的实施例，所述的定位突出呈楔形。

作为本发明较佳的实施例，所述的固定座为塑料制成，所述的固定插片为不锈钢制成。

本发明的用于麻醉机的双路气管固定装置的优点是：使用时，使用者可以直接将固定座的固定套筒直接卡到麻醉机的底座围栏上，然后，将固定插片的定位突出直接卡入到锁止方孔内即可。这样，该固定装置就牢固地固定到了麻醉机的围栏上。使用者可以将麻醉机上的气管分别卡入锁止圆槽内，操作简单，收纳方便，调节轻松，实用性强，大大提高了麻醉机供气回路的可靠性。



附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

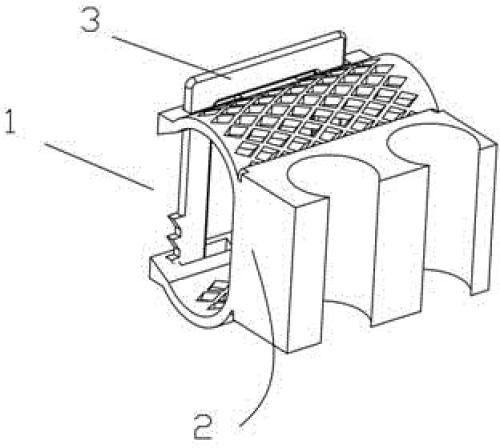

图1为本发明的用于麻醉机的双路气管固定装置的立体结构示意图；

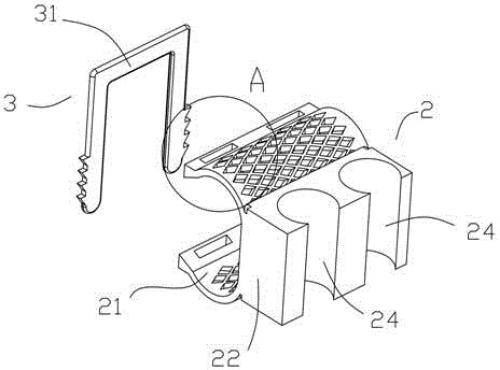

图2为图1中的用于麻醉机的双路气管固定装置的立体结构分解示意图；

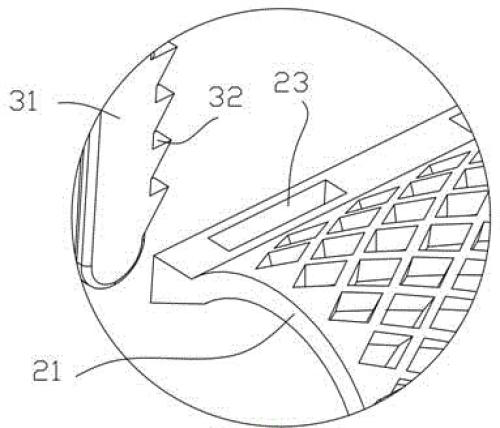

图3为图2中的用于麻醉机的双路气管固定装置的A区域的细节放大示意图；

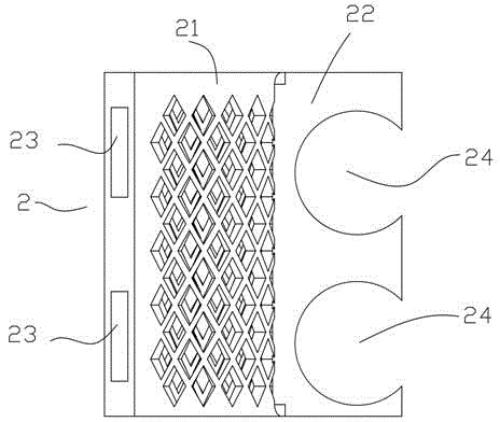

图4为图2中的用于麻醉机的双路气管固定装置的固定座的立体结构示意图；

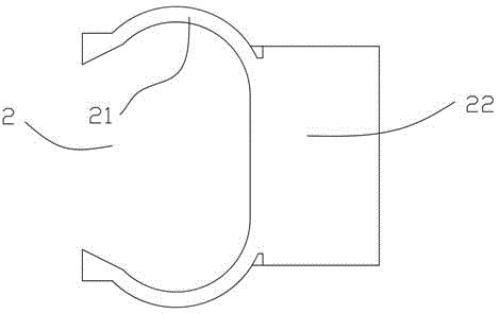

图5为图2中的用于麻醉机的双路气管固定装置的固定座的立体结构示意图，此时为另一个视角；

其中，

1、双路气管固定装置；2、固定座；21、固定套筒；22、固定基块；23、锁止方孔；24、锁止圆槽；3、固定插片；31、插片主体；32、定位突出。



具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图5所示,该用于麻醉机的双路气管固定装置1包含一固定座2和一固定插片3，该固定座2包含一半圆筒状的固定套筒21，该固定套筒21的底部设有一固定基块22，该固定套筒21的两侧边缘分别设有一对锁止方孔23，该固定基块22上设有一对平行设置的锁止圆槽24，该固定插片3包含一“门”字形的插片主体31，该插片主体31的两端外侧分别设有由定位突出32组成的定位突出阵列，定位突出32与锁止方孔23相配合。

定位突出32呈楔形。

固定座2为塑料制成，该固定插片3为不锈钢制成。

使用时，如图1和图2所示，使用者可以直接将固定座2的固定套筒21直接卡到麻醉机的底座围栏上，然后，将固定插片3的定位突出32直接卡入到锁止方孔23内即可。这样，该固定装置1就牢固地固定到了麻醉机的围栏上。使用者可以将麻醉机上的气管分别卡入锁止圆槽24内，操作简单，收纳方便，调节轻松，实用性强，大大提高了麻醉机供气回路的可靠性。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。



说 明 书 附 图

图1

图2

图3

图4

图5
