多功能麻醉床

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201510313964.6
申请日：	20150605
申请（专利权）人：	[张珂]
地址：	山东省淄博市临淄区桓公路139号临淄区人民医院无痛内镜部
发明人：	[张珂]
主分类号：	A61G13/00
公开（公告）号：	CN105147489A
公开（公告）日：	20151216
代理机构：
代理人：



（19）中华人民共和国国家知识产权局
	（12）发明专利
（10）授权公告号 CN105147489A （45）授权公告日 20151216



（21）申请号 CN201510313964.6   （22）申请日 20150605   （71）申请人 [张珂]   地址 山东省淄博市临淄区桓公路139号临淄区人民医院无痛内镜部   （72）发明人 [张珂]   （74）专利代理机构         代理人
（54）发明名称      多功能麻醉床
（57）摘要      本发明涉及多功能麻醉床，其属于医疗器械技术领域。本发明的多功能麻醉床，包括主体，在主体上侧设置有患者躺板，患者躺板上设置有软垫，软垫上设置有枕头，软垫后侧设置有低温麻醉器穿孔，低温麻醉器穿孔内设置有低温气流导管，低温气流导管上设置有低温麻醉器，低温麻醉器下端设置有圆毛，低温麻醉器上端设置有刺毛，低温麻醉器上设置有多个低温触点，患者躺板右侧设置有控制台，控制台上设置有控制面板，控制面板上设置有电源开关，电源开关右侧设置有低温麻醉开关，低温麻醉开关上侧设置有温度控制旋钮。本发明功能齐全，使用方便，在对患者进行麻醉时，省时省力，科学便捷，安全高效，智能准确，减轻了医务人员的工作难度。



权 利 要 求 书

1.多功能麻醉床，包括主体(1)，其特征在于：

在主体(1)上侧设置有患者躺板(2)，患者躺板(2)上设置有 软垫(3)，软垫(3)上设置有枕头(4)，软垫(3)后侧设置有低温 麻醉器穿孔(5)，低温麻醉器穿孔(5)内设置有低温气流导管(6)， 低温气流导管(6)上设置有低温麻醉器(7)，低温麻醉器(7)下端 设置有圆毛(8)，低温麻醉器(7)上端设置有刺毛(9)，低温麻醉 器(7)上设置有多个低温触点(10)；

患者躺板(2)右侧设置有控制台(11)，控制台(11)上设置有 控制面板(12)，控制面板(12)上设置有电源开关(13)，电源开关 (13)右侧设置有低温麻醉开关(14)，低温麻醉开关(14)上侧设 置有温度控制旋钮(15)；

主体(1)前侧设置有抽屉活动口(16)，抽屉活动口(16)内设 置有输液麻醉抽屉(17)，输液麻醉抽屉(17)上设置有抽屉把手连 接片(18)，抽屉把手连接片(18)上设置有抽屉把手(19)，输液麻 醉抽屉(17)内设置有折叠输液杆固定座(20)，折叠输液杆固定座 (20)通过转轴(21)与折叠输液杆(22)连接，折叠输液杆(22) 上设置有输液挂钩(23)，抽屉活动口(16)左侧设置有麻醉药储存 箱(24)，麻醉药储存箱(24)通过合页(25)与麻醉药储存箱门(26) 连接，麻醉药储存箱门(26)上设置有门把手连接片(27)，门把手 连接片(27)上设置有门把手(28)，门把手连接片(27)下侧设置 有门锁(29)；

主体(1)下侧设置有承重底座(30)，承重底座(30)下侧设置 有耐磨垫(31)；

主体(1)左侧设置有呼吸麻醉控制箱(32)，呼吸麻醉控制箱(32) 前侧设置有呼吸麻醉剂投入槽(33)，呼吸麻醉剂投入槽(33)内设 置有呼吸麻醉剂添加孔(34)，呼吸麻醉剂添加孔(34)内设置有呼 吸麻醉剂储存瓶(35)，呼吸麻醉剂储存瓶(35)上设置有容量刻度 (36)，呼吸麻醉控制箱(32)左侧设置有通风口(37)，通风口(37) 内设置有扇叶(38)，通风口(37)下侧设置有扇叶控制转轮安装槽 (39)，扇叶控制转轮安装槽(39)内设置有扇叶控制转轮(40)，扇 叶控制转轮安装槽(39)下侧设置有电源线穿孔(41)，电源线穿孔 (41)内设置有电源线(42)，电源线(42)与电源插头(43)连接， 呼吸麻醉控制箱(32)上侧设置有升降活动口(44)，升降活动口(44) 内设置有升降台(45)，升降台(45)上设置有呼吸麻醉工作罩(46)， 呼吸麻醉工作罩(46)前侧设置有呼吸麻醉控制槽(47)，呼吸麻醉 控制槽(47)内设置有麻醉剂浓度调节旋钮(48)，麻醉剂浓度调节 旋钮(48)右侧设置有上升按钮(49)，上升按钮(49)右侧设置有 下降按钮(50)；

呼吸麻醉工作罩(46)下侧设置有呼吸管穿孔(51)，呼吸管穿 孔(51)内设置有呼吸管(52)，呼吸管(52)上设置有呼吸罩(53)， 呼吸罩(53)上设置有固定带(54)；

呼吸麻醉控制箱(32)内部设置有氧气罐(55)，氧气罐(55) 上侧通过导管(56)与麻醉剂混合箱(57)连接，氧气罐(55)前侧 设置有液压升降器(58)，液压升降器(58)上侧设置有升降杆(59)， 液压升降器(58)通过升降控制导线(60)与升降控制器(61)连接， 液压升降器(58)上设置有橡胶固定圈(62)，氧气罐(55)后侧设 置有电源箱(63)，电源箱(63)内设置有变压器(64)，变压器(64) 通过导线(65)与配电箱(66)连接，配电箱(66)内设置有配电芯 片(67)，变压器(64)前侧设置有散热器(68)，散热器(68)上设 置有散热孔(69)，散热孔(69)内设置有散热风扇(70)；

主体(1)内部设置有麻醉剂储存箱(71)，麻醉剂储存箱(71) 内设置有隔板(72)，隔板(72)上侧设置有紫外线消毒灯安装片(73)， 紫外线消毒灯安装片(73)之间设置有紫外线消毒灯(74)，隔板(72) 下侧设置有低温箱(75)，低温箱(75)上设置有冷气出口(76)，麻 醉剂储存箱(71)右侧设置有低温麻醉工作箱(77)，低温麻醉工作 箱(77)前侧设置有进气孔(78)，低温麻醉工作箱(77)后侧设置 有冷气储存箱(79)，冷气储存箱(79)上侧设置有低温麻醉控制箱 (80)，低温麻醉控制箱(80)上设置有低温气流导管接口(81)。

2.根据权利要求1所述的多功能麻醉床，其特征在于：所述枕头 (4)上设置有皮垫(82)。

3.根据权利要求1所述的多功能麻醉床，其特征在于：控制面 板(12)上设置有电源指示灯(83)。

4.根据权利要求1所述的多功能麻醉床，其特征在于：麻醉药 储存箱门(26)上设置有磁铁块(84)。

5.根据权利要求1所述的多功能麻醉床，其特征在于：所述扇 叶控制转轮(40)设置有防滑螺纹(85)。

6.根据权利要求1所述的多功能麻醉床，其特征在于：所述呼 吸麻醉控制箱(32)与主体(1)之间设置有固定连接座(86)。

7.根据权利要求1所述的多功能麻醉床，其特征在于：所述麻 醉剂浓度调节旋钮(48)外侧设置有调节刻度(87)。

8.根据权利要求1-7任一项所述的多功能麻醉床，其特征在于： 所述散热孔(69)内设置有防尘罩(88)。



说 明 书

多功能麻醉床

技术领域

本发明属于医疗器械技术领域，具体涉及一种多功能麻醉床。

背景技术

医务人员在对患者进行麻醉时，由于不同手术或者不同的患者对 麻醉的要求不同，医务人员需要根据患者手术的需求判断对患者施加 麻醉的方法，但是施加各种麻醉所用到的器械不同，往往需要医务人 员备好多种麻醉用具，但是这种方法不但费时费力，而且对医务人员 的工作经验要求比较高，不能很好的满足医务人员在对患者进行麻醉 时的多种必要要求，使麻醉过程变得繁琐复杂，长此以往，大大增加 了医务人员的工作难度。

发明内容

本发明的目的是提供一种在对患者进行麻醉时，省时省力，科学 便捷，安全高效，智能准确的多功能麻醉床。

本发明的技术方案是：多功能麻醉床，包括主体，在主体上侧设 置有患者躺板，患者躺板上设置有软垫，软垫上设置有枕头，软垫后 侧设置有低温麻醉器穿孔，低温麻醉器穿孔内设置有低温气流导管， 低温气流导管上设置有低温麻醉器，低温麻醉器下端设置有圆毛，低 温麻醉器上端设置有刺毛，低温麻醉器上设置有多个低温触点；

患者躺板右侧设置有控制台，控制台上设置有控制面板，控制面 板上设置有电源开关，电源开关右侧设置有低温麻醉开关，低温麻醉 开关上侧设置有温度控制旋钮；

主体前侧设置有抽屉活动口，抽屉活动口内设置有输液麻醉抽 屉，输液麻醉抽屉上设置有抽屉把手连接片，抽屉把手连接片上设置 有抽屉把手，输液麻醉抽屉内设置有折叠输液杆固定座，折叠输液杆 固定座通过转轴与折叠输液杆连接，折叠输液杆上设置有输液挂钩， 抽屉活动口左侧设置有麻醉药储存箱，麻醉药储存箱通过合页与麻醉 药储存箱门连接，麻醉药储存箱门上设置有门把手连接片，门把手连 接片上设置有门把手，门把手连接片下侧设置有门锁；

主体下侧设置有承重底座，承重底座下侧设置有耐磨垫；

主体左侧设置有呼吸麻醉控制箱，呼吸麻醉控制箱前侧设置有呼 吸麻醉剂投入槽，呼吸麻醉剂投入槽内设置有呼吸麻醉剂添加孔，呼 吸麻醉剂添加孔内设置有呼吸麻醉剂储存瓶，呼吸麻醉剂储存瓶上设 置有容量刻度，呼吸麻醉控制箱左侧设置有通风口，通风口内设置有 扇叶，通风口下侧设置有扇叶控制转轮安装槽，扇叶控制转轮安装槽 内设置有扇叶控制转轮，扇叶控制转轮安装槽下侧设置有电源线穿 孔，电源线穿孔内设置有电源线，电源线与电源插头连接，呼吸麻醉 控制箱上侧设置有升降活动口，升降活动口内设置有升降台，升降台 上设置有呼吸麻醉工作罩，呼吸麻醉工作罩前侧设置有呼吸麻醉控制 槽，呼吸麻醉控制槽内设置有麻醉剂浓度调节旋钮，麻醉剂浓度调节 旋钮右侧设置有上升按钮，上升按钮右侧设置有下降按钮；

呼吸麻醉工作罩下侧设置有呼吸管穿孔，呼吸管穿孔内设置有呼 吸管，呼吸管上设置有呼吸罩，呼吸罩上设置有固定带；

呼吸麻醉控制箱内部设置有氧气罐，氧气罐上侧通过导管与麻醉 剂混合箱连接，氧气罐前侧设置有液压升降器，液压升降器上侧设置 有升降杆，液压升降器通过升降控制导线与升降控制器连接，液压升 降器上设置有橡胶固定圈，氧气罐后侧设置有电源箱，电源箱内设置 有变压器，变压器通过导线与配电箱连接，配电箱内设置有配电芯片， 变压器前侧设置有设置有散热器，散热器上设置有散热孔，散热孔内 设置有散热风扇；

主体内部设置有麻醉剂储存箱，麻醉剂储存箱内设置有隔板，隔 板上侧设置有紫外线消毒灯安装片，紫外线消毒灯安装片之间设置有 紫外线消毒灯，隔板下侧设置有低温箱，低温箱上设置有冷气出口， 麻醉剂储存箱右侧设置有低温麻醉工作箱，低温麻醉工作箱前侧设置 有进气孔，低温麻醉工作箱后侧设置有冷气储存箱，冷气储存箱上侧 设置有低温麻醉控制箱，低温麻醉控制箱上设置有低温气流导管接 口。

作为优选，所述枕头上设置有皮垫。

作为优选，所述控制面板上设置有电源指示灯。

作为优选，所述麻醉药储存箱门上设置有磁铁块。

作为优选，所述扇叶控制转轮上设置有防滑螺纹。

作为优选，所述呼吸麻醉控制箱与主体之间设置有固定连接座。

作为优选，所述麻醉剂浓度调节旋钮周围设置有调节刻度。

作为优选，所述散热孔内设置有防尘罩。

本发明的有益效果是：功能齐全，使用方便，在对患者进行麻醉 时，省时省力，科学便捷，安全高效，智能准确，减轻了医务人员的 工作难度。

附图说明

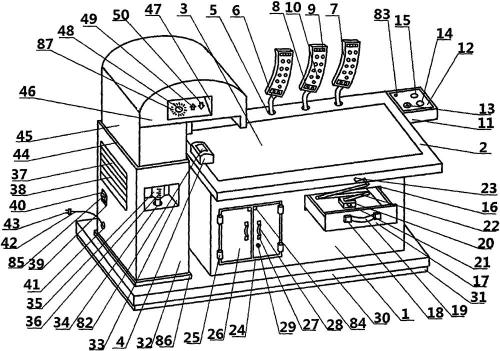

图1为本发明多功能麻醉床的整体结构示意图。

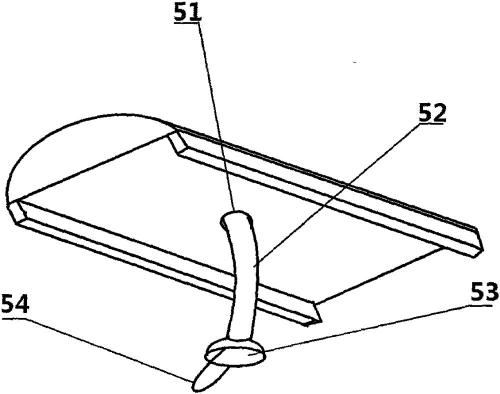

图2为本发明多功能麻醉床的呼吸麻醉工作罩下侧结构示意图。

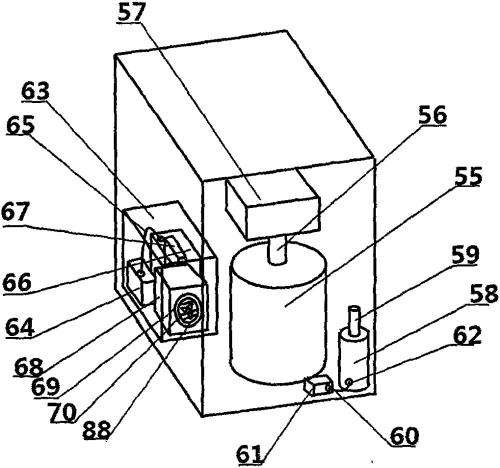

图3为本发明多功能麻醉床的呼吸麻醉控制箱内部结构示意图。

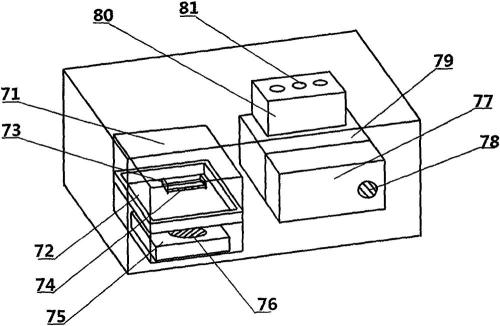

图4为本发明多功能麻醉床的主体内部结构示意图。

图中：

1：主体，2：患者躺板，3：软垫，4：枕头，5：低温麻醉器穿 孔，6：低温气流导管，7：低温麻醉器，8：圆毛，9：刺毛，10：低 温触点，11：控制台，12：控制面板，13：电源开关，14：低温麻醉 开关，15：温度控制旋钮，16：抽屉活动口，17：输液麻醉抽屉，18： 抽屉把手连接片，19：抽屉把手，20：折叠输液杆固定座，21：转轴， 22：折叠输液杆连接，23：输液挂钩，24：麻醉药储存箱，25：合页， 26：麻醉药储存箱门，27：门把手连接片，28：门把手，29：门锁， 30：承重底座，31：耐磨垫，32：呼吸麻醉控制箱，33：呼吸麻醉剂 投入槽，34：呼吸麻醉剂添加孔，35：呼吸麻醉剂储存瓶，36：容量 刻度，37：通风口，38：扇叶，39：扇叶控制转轮安装槽，40：扇叶 控制转轮，41：电源线穿孔，42：电源线，43：电源插头，44：升降 活动口，45：升降台，46：呼吸麻醉工作罩，47：呼吸麻醉控制槽， 48：麻醉剂浓度调节旋钮，49：上升按钮，50：下降按钮，51：呼吸 管穿孔，52：呼吸管，53：呼吸罩，54：固定带，55：氧气罐，56： 导管，57：麻醉剂混合箱，58：液压升降器，59：升降杆，60：升降 控制导线，61：升降控制器，62：橡胶固定圈，63：电源箱，64：变 压器，65：导线，66：配电箱，67：配电芯片，68：散热器，69：散 热孔，70：散热风扇，71：麻醉剂储存箱，72：隔板，73：紫外线消 毒灯安装片，74：紫外线消毒灯，75：低温箱，76：冷气出口，77： 低温麻醉工作箱，78：进气孔，79：冷气储存箱，80：低温麻醉控制 箱，81：低温气流导管接口，82：皮垫，83：电源指示灯，84：磁铁 块，85：防滑螺纹，86：固定连接座，87：调节刻度，88：防尘罩。

具体实施方式

下面参照附图，对本发明的多功能麻醉床进行详细描述。

如图1所示，本发明的多功能麻醉床包括主体1，在主体1上侧设 置有患者躺板2，患者躺板2上设置有软垫3，软垫3上设置有枕头4， 软垫3后侧设置有低温麻醉器穿孔5，低温麻醉器穿孔5内设置有低温 气流导管6，低温气流导管6上设置有低温麻醉器7，低温麻醉器7下端 设置有圆毛8，低温麻醉器7上端设置有刺毛9，低温麻醉器7上设置有 多个低温触点10；

如图1所示，患者躺板2右侧设置有控制台11，控制台11上设置有 控制面板12，控制面板12上设置有电源开关13，电源开关13右侧设置 有低温麻醉开关14，低温麻醉开关14上侧设置有温度控制旋钮15；

如图1所示，主体1前侧设置有抽屉活动口16，抽屉活动口16内设 置有输液麻醉抽屉17，输液麻醉抽屉17上设置有抽屉把手连接片18， 抽屉把手连接片18上设置有抽屉把手19，输液麻醉抽屉17内设置有折 叠输液杆固定座20，折叠输液杆固定座20通过转轴21与折叠输液杆22 连接，折叠输液杆22上设置有输液挂钩23，抽屉活动口16左侧设置有 麻醉药储存箱24，麻醉药储存箱24通过合页25与麻醉药储存箱门26 连接，麻醉药储存箱门26上设置有门把手连接片27，门把手连接片27 上设置有门把手28，门把手连接片27下侧设置有门锁29，

如图1所示，主体1下侧设置有承重底座30，承重底座30下侧设置 有耐磨垫31；

如图1所示，主体1左侧设置有呼吸麻醉控制箱32，呼吸麻醉控制 箱32前侧设置有呼吸麻醉剂投入槽33，呼吸麻醉剂投入槽33内设置有 呼吸麻醉剂添加孔34，呼吸麻醉剂添加孔34内设置有呼吸麻醉剂储存 瓶35，呼吸麻醉剂储存瓶35上设置有容量刻度36，呼吸麻醉控制箱32 左侧设置有通风口37，通风口37内设置有扇叶38，通风口37下侧设置 有扇叶控制转轮安装槽39，扇叶控制转轮安装槽39内设置有扇叶控制 转轮40，扇叶控制转轮安装槽39下侧设置有电源线穿孔41，电源线穿 孔41内设置有电源线42，电源线42与电源插头43连接，呼吸麻醉控制 箱32上侧设置有升降活动口44，升降活动口44内设置有升降台45，升 降台45上设置有呼吸麻醉工作罩46，呼吸麻醉工作罩46前侧设置有呼 吸麻醉控制槽47，呼吸麻醉控制槽47内设置有麻醉剂浓度调节旋钮 48，麻醉剂浓度调节旋钮48右侧设置有上升按钮49，上升按钮49右侧 设置有下降按钮50。

如图2所示，呼吸麻醉工作罩46下侧设置有呼吸管穿孔51，呼吸 管穿孔51内设置有呼吸管52，呼吸管52上设置有呼吸罩53，呼吸罩53 上设置有固定带54。

如图3所示，呼吸麻醉控制箱32内部设置有氧气罐55，氧气罐55 上侧通过导管56与麻醉剂混合箱57连接，氧气罐55前侧设置有液压升 降器58，液压升降器58上侧设置有升降杆59，液压升降器58通过升降 控制导线60与升降控制器61连接，液压升降器58上设置有橡胶固定圈 62，氧气罐55后侧设置有电源箱63，电源箱63内设置有变压器64，变 压器64通过导线65与配电箱66连接，配电箱66内设置有配电芯片67， 变压器64前侧设置有散热器68，散热器68上设置有散热孔69，散热孔 69内设置有散热风扇70。

如图4所示，主体1内部设置有麻醉剂储存箱71，麻醉剂储存箱71 内设置有隔板72，隔板72上侧设置有紫外线消毒灯安装片73，紫外线 消毒灯安装片73之间设置有紫外线消毒灯74，隔板72下侧设置有低温 箱75，低温箱75上设置有冷气出口76，麻醉剂储存箱71右侧设置有低 温麻醉工作箱77，低温麻醉工作箱77前侧设置有进气孔78，低温麻醉 工作箱77后侧设置有冷气储存箱79，冷气储存箱79上侧设置有低温麻 醉控制箱80，低温麻醉控制箱80上设置有低温气流导管接口81。

在使用本发明时电将源插头43接入电源，让患者躺在患者躺板2 上，由医务人员判断患者需要用到哪种麻醉方法。

如果患者需要输液麻醉，可以打开输液麻醉抽屉17将折叠输液杆 22取出，由麻醉剂储存箱71内取出需要用的麻醉剂，将麻醉剂挂在输 液挂钩23上对患者进行输液麻醉即可。

如果患者需要用到低温麻醉，可以打开电源开关13然后将低温麻 醉器7缠绕在患者身体上将低温触点10接触患者身体，利用刺毛9和圆 毛8将低温麻醉器7固定住，然后打开低温麻醉开关14利用温度控制旋 钮15调节好温度，对患者进行低温麻醉即可。

如果患者需要用到呼吸麻醉时，先利用上升按钮49和下降按钮50 将呼吸麻醉工作罩46调节到合适高度，然后将呼吸罩53戴在患者口 部，利用固定带54固定住，然后将呼吸麻醉剂放入呼吸麻醉剂储存瓶 35内，利用麻醉剂浓度调节旋钮48调节，需要的呼吸麻醉剂浓度，对 患者进行呼吸麻醉即可。

所述枕头4上设置有皮垫82。这样设置，可以使患者在使用时更 加舒适，增加本发明的实用性。

所述控制面板12上设置有电源指示灯83。这样设置，可以方便根 据观察电源指示灯83的亮灭程度，判断本发明电源的工作情况，增加 本发明的实用性。

所述麻醉药储存箱门26上设置有磁铁块84。这样设置，可以增加 麻醉药储存箱门26的稳定性，防止麻醉药储存箱门26关闭不紧密。

所述扇叶控制转轮40设置有防滑螺纹85。这样设置，可以增加手 与扇叶控制转轮40之间的摩擦力，方便调节。

所述呼吸麻醉控制箱32与主体1之间设置有固定连接座86。这样 可以使呼吸麻醉控制箱32与主体1连接更加稳定，增加本发明在使用 时的稳定性。

所述麻醉剂浓度调节旋钮48周围设置有调节刻度87。这样设置， 可以方便根据调节刻度87调节麻醉剂的浓度。

所述散热孔69内设置有防尘罩88。这样设置，可以防止散热孔69 内进入异物，影响本发明的散热性。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领 域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以 做出若干改进和替换，这些改进和替换也应视为本发明的保护范围。



说 明 书 附 图

图1

图2

图3

图4
