麻醉喷壶及麻醉药液传输系统

发布时间：2019/06/11 丨 文章来源：医学发明创新转化推广平 丨 浏览次数：

申请号：	CN201711190191.2
申请日：	20171124
申请（专利权）人：	[王凯]
地址：	河南省洛阳市涧西区华夏西路8号院
发明人：	[王凯]
主分类号：	A61M31/00
公开（公告）号：	CN108126268A
公开（公告）日：	20180608
代理机构：	北京超凡志成知识产权代理事务所（普通合伙）
代理人：	[史明罡]



（19）中华人民共和国国家知识产权局
	（12）发明专利申请
（10）申请公布号 CN108126268A （45）申请公布日 20180608



（21）申请号 CN201711190191.2   （22）申请日 20171124   （71）申请人 [王凯]   地址 河南省洛阳市涧西区华夏西路8号院   （72）发明人 [王凯]   （74）专利代理机构 北京超凡志成知识产权代理事务所（普通合伙）         代理人 [史明罡]
（54）发明名称      麻醉喷壶及麻醉药液传输系统
（57）摘要      本发明实施例提供了一种麻醉喷壶及麻醉药液传输系统，涉及医疗器械领域。所述麻醉喷壶包括：喷壶主体，喷头，可塑形连接件以及给药管路；所述喷头通过所述可塑形连接件连接于所述喷壶主体，所述可塑形连接件用于在用户的调整下使所述喷头相对于所述喷壶主体的位置发生改变；所述给药管路的一端连接于所述喷头的输入端，所述给药管路的另一端连接于所述喷壶主体，所述给药管路用于从所述喷壶主体获取麻醉药液并输出至所述输入端，所述麻醉药液经所述喷头的输出端喷射至目标麻醉位置。该麻醉喷壶可以实现可塑形连接件用于在用户的调整下使喷头相对于喷壶主体的位置发生改变，从而改变喷头的角度使药液可以充分地喷射至患者的表面。



权 利 要 求 书

1.一种麻醉喷壶，其特征在于，所述麻醉喷壶包括：

喷壶主体，喷头，可塑形连接件以及给药管路；

所述喷头通过所述可塑形连接件连接于所述喷壶主体，所述可塑形连接件用于在用户 的调整下使所述喷头相对于所述喷壶主体的位置发生改变；

所述给药管路的一端连接于所述喷头的输入端，所述给药管路的另一端连接于所述喷 壶主体，所述给药管路用于从所述喷壶主体获取麻醉药液并输出至所述输入端，所述麻醉 药液经所述喷头的输出端喷射至目标麻醉位置。

2.根据权利要求1所述的麻醉喷壶，其特征在于，所述喷头包括所述输入端、螺旋导流 器以及所述输出端，所述输入端与所述螺旋导流器的一端连接，所述输出端与所述螺旋导 流器的另一端连接。

3.根据权利要求2所述的麻醉喷壶，其特征在于，所述输入端为管连接头，所述输出端 为喷嘴，所述喷嘴包括多个通孔，所述通孔按照预设间隔分布。

4.根据权利要求1所述的麻醉喷壶，其特征在于，所述喷壶主体包括储药瓶以及加压装 置，所述加压装置设置于所述储药瓶，所述给药管路连接于所述储药瓶，所述储药瓶用于存 储麻醉药液，所述加压装置用于对所述储药瓶内加压以使所述麻醉药液经过所述给药管路 进入所述喷头。

5.根据权利要求4所述的麻醉喷壶，其特征在于，所述加压装置包括密封塞以及按压 部，所述按压部与所述密封塞连接，所述密封塞设置于所述储药瓶内，所述密封塞与所述储 药瓶内壁接触，所述按压部设置于所述储药瓶外，所述按压部用于用户按压使所述密封塞 往所述储药瓶底部移动，以使所述密封塞与所述储药瓶底部形成的空间的压强增大。

6.根据权利要求4所述的麻醉喷壶，其特征在于，所述储药瓶底部设置有加药口，所述 加药口用于用户添加麻醉药液于所述储药瓶内。

7.根据权利要求4所述的麻醉喷壶，其特征在于，所述储药瓶的表面设置有刻度尺，所 述刻度尺用于用户计量所述麻醉药液的用量。

8.根据权利要求1所述的麻醉喷壶，其特征在于，所述麻醉喷壶还包括软套管，所述喷 壶主体与所述喷头之间的所述可塑形连接件以及所述给药管路设置于所述软套管内。

9.根据权利要求1所述的麻醉喷壶，其特征在于，所述麻醉喷壶还包括手柄，所述手柄 设置于所述喷壶主体，所述手柄设置有防滑纹。

10.一种麻醉药液传输系统，其特征在于，所述麻醉药液供给系统包括供给装置、供液 管路以及如权利要求1-9任一项所述的麻醉喷壶，所述供给装置通过所述供液管路与所述 麻醉喷壶连接，所述供给装置用于通过所述供液管路供给麻醉药液至所述麻醉喷壶。



说 明 书

麻醉喷壶及麻醉药液传输系统

技术领域

本发明涉及医疗器械领域，具体而言，涉及一种麻醉喷壶及麻醉药液传输系统。

背景技术

目前临床使用的用于口腔及咽喉部和气管内表面麻醉的喷壶，多是以较大的锥形 玻璃瓶作为药物容器，表面麻醉药液直接注入容器内，外界金属的喷头，利用虹吸作用将药 物自喷嘴喷出。但是，目前的麻醉喷壶存在着使患者的表面麻醉不充分的问题。

发明内容

有鉴于此，本发明提供了一种麻醉喷壶及麻醉药液传输系统，通过设置可塑形连 接件连接于喷头与喷壶主体，以改善现有技术中的麻醉喷壶存在着使患者的表面麻醉不充 分的问题。

为实现上述目的，本发明提供如下技术方案：

第一方面，本发明实施例提供了一种麻醉喷壶，所述麻醉喷壶包括：喷壶主体，喷 头，可塑形连接件以及给药管路；所述喷头通过所述可塑形连接件连接于所述喷壶主体，所 述可塑形连接件用于

在用户的调整下使所述喷头相对于所述喷壶主体的位置发生改变；所述给药管路 的一端连接于所述喷头的输入端，所述给药管路的另一端连接于所述喷壶主体，所述给药 管路用于从所述喷壶主体获取麻醉药液并输出至所述输入端，所述麻醉药液经所述喷头的 输出端喷射至目标麻醉位置。

作为一种可选的实施方式，在上述麻醉喷壶中，所述喷头包括所述输入端、螺旋导 流器以及所述输出端，所述输入端与所述螺旋导流器的一端连接，所述输出端与所述螺旋 导流器的另一端连接。

作为一种可选的实施方式，在上述麻醉喷壶中，所述输入端为管连接头，所述输出 端为喷嘴，所述喷嘴包括多个通孔，所述通孔按照预设间隔分布。

作为一种可选的实施方式，在上述麻醉喷壶中，所述喷壶主体包括储药瓶以及加 压装置，所述加压装置设置于所述储药瓶，所述给药管路连接于所述储药瓶，所述储药瓶用 于存储麻醉药液，所述加压装置用于对所述储药瓶内加压以使所述麻醉药液经过所述给药 管路进入所述喷头。

作为一种可选的实施方式，在上述麻醉喷壶中，所述加压装置包括密封塞以及按 压部，所述按压部与所述密封塞连接，所述密封塞设置于所述储药瓶内，所述密封塞与所述 储药瓶内壁接触，所述按压部设置于所述储药瓶外，所述按压部用于用户按压使所述密封 塞往所述储药瓶底部移动，以使所述密封塞与所述储药瓶底部形成的空间的压强增大。

作为一种可选的实施方式，在上述麻醉喷壶中，所述储药瓶底部设置有加药口，所 述加药口用于用户添加麻醉药液于所述储药瓶内。

作为一种可选的实施方式，在上述麻醉喷壶中，所述储药瓶的表面设置有刻度尺， 所述刻度尺用于用户计量所述麻醉药液的用量。

作为一种可选的实施方式，在上述麻醉喷壶中，所述麻醉喷壶还包括软套管，所述 喷壶主体与所述喷头之间的所述可塑形连接件以及所述给药管路设置于所述软套管内。

作为一种可选的实施方式，在上述麻醉喷壶中，所述麻醉喷壶还包括手柄，所述手 柄设置于所述喷壶主体，所述手柄设置有防滑纹。

第二方面，本发明实施例提供了一种麻醉药液传输系统，所述麻醉药液供给系统 包括供给装置、供液管路以及上述第一方面提供的麻醉喷壶，所述供给装置通过所述供液 管路与所述麻醉喷壶连接，所述供给装置用于通过所述供液管路供给麻醉药液至所述麻醉 喷壶。

本发明实现的有益效果：本发明实施例提供的麻醉喷壶及麻醉药液传输系统，该 麻醉喷壶包括喷壶主体，喷头，可塑形连接件以及给药管路，喷头通过可塑形连接件连接于 喷壶主体，可塑形连接件用于在用户的调整下使喷头相对于喷壶主体的位置发生改变，给 药管路的一端连接于喷头的输入端，给药管路的另一端连接于喷壶主体，给药管路用于从 喷壶主体获取麻醉药液并输出至输入端，麻醉药液经喷头的输出端喷射至目标麻醉位置。 该麻醉喷壶可以实现可塑形连接件用于在用户的调整下使喷头相对于喷壶主体的位置发 生改变，从而改变喷头的角度使药液可以充分地喷射至患者的表面，解决现有技术中麻醉 喷壶存在着使患者的表面麻醉不充分的问题。

附图说明

为了更清楚的说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。

图1示出了本发明实施例提供的麻醉喷壶的一种结构示意图；

图2示出了本发明实施例提供的加压装置的结构示意图；

图3示出了本发明实施例提供的麻醉喷壶的另一种结构示意图；

图4示出了本发明实施例提供的麻醉药液传输系统的结构示意图。

图标：100-麻醉喷壶；110-喷壶主体；111-储药瓶；112-加压装置；113-密封塞； 114-按压部；115-加药口；120-喷头；130-可塑形连接件；140-给药管路；150-软套管；160- 手柄；200-麻醉药液传输系统；210-供给装置；220-供液管路。

具体实施方式

现有技术中的麻醉喷壶存在着使患者的表面麻醉不充分的问题。

鉴于上述情况，发明人经过长期的研究和大量的实践，提供了一种麻醉喷壶及麻 醉药液传输系统以改善现有问题。

下面将结合本发明实施例中附图，对本发明实施例中的技术方案进行清楚、完整 地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。以下对 在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是 仅仅表示本发明的选定实施例。基于本发明的实施例，本领域技术人员在没有做出创造性 劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

第一实施例

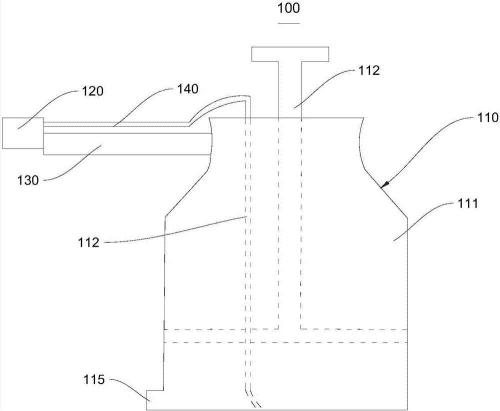

本发明第一实施例提供了一种麻醉喷壶100，请参见图1，麻醉喷壶100包括：喷壶 主体110，喷头120，可塑形连接件130以及给药管路140。其中，喷头120通过可塑形连接件 130连接于喷壶主体110，可塑形连接件130用于在用户的调整下使喷头120相对于喷壶主体 110的位置发生改变。给药管路140的一端连接于喷头120的输入端，给药管路140的另一端 连接于喷壶主体110，给药管路140用于从喷壶主体110获取麻醉药液并输出至输入端，麻醉 药液经喷头120的输出端喷射至目标麻醉位置。

可以理解的是，给药管路140将喷壶主体110的麻醉药液传输至喷头120进行输出， 使喷壶主体110中的麻醉药液可以喷射至患者表面。并且可以通过调节可塑形连接件130的 形状，使喷头120的位置发生改变，从而可以使喷头120对患者表面各处进行喷射麻醉药液， 以使患者的表面用药充分且均匀。

在本发明实施例中，可塑形连接件130可以为可塑形导丝或者钢卷尺等材料，即可 塑形连接件130可以调整并保持一形状。

当然，可塑形连接件130的具体材料在本发明实施例中并不作为限定。

在本发明实施例中，喷头120包括输入端、螺旋导流器以及输出端。其中，输入端与 螺旋导流器的一端连接，输出端与螺旋导流器的另一端连接。

可以理解的是，给药管路140将麻醉药液传输至喷头120的输入端，然后经过输出 端输出至患者的表面。

在本发明实施例中，上述喷头120输入端为管连接头，上述输出端为喷嘴。喷嘴包 括多个通孔，通孔按照预设间隔分布。

可以理解的是，输入端采用管连接头，从而使喷头120可以与给药管路140连接，使 麻醉药液能通过管连接头进入喷头120后，再经喷嘴喷射出。另外，喷嘴的多个通孔可以使 麻醉药液以多根细线的形状喷射出，从而可以是喷射至患者表面的麻醉药液均匀。

当然，喷头120的多个通孔的具体个数以及分布的密度在本发明实施例中并不作 为限定。

在本发明实施例中，请参见图1，喷壶主体110包括储药瓶111以及加压装置112。其 中，加压装置112设置于储药瓶111，给药管路140连接于储药瓶111，储药瓶111用于存储麻 醉药液，加压装置112用于对储药瓶111内加压以使麻醉药液经过给药管路140进入喷头 120。

可以理解的是，加压装置112可以使储药瓶111内压强变大，从而使麻醉药液进入 到给药管路140内，并通过给药管路140进入到喷头120处。

在本发明实施例中，储药瓶111可以圆柱形，也可以为烧瓶型，当然，储药瓶111的 具体形状在本发明实施例中并不作为限定。

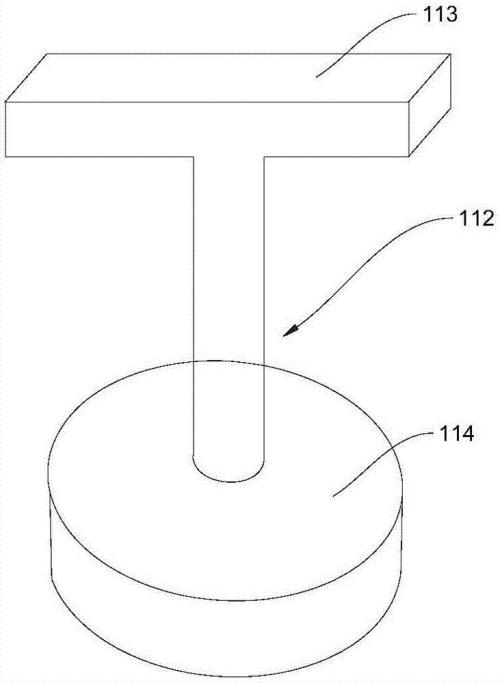

在本发明实施例中，请参见图2，加压装置112包括密封塞113以及按压部114。其 中，按压部114与密封塞113连接，密封塞113设置于储药瓶111内，密封塞113与储药瓶111内 壁接触，按压部114设置于储药瓶111外，按压部114用于用户按压使密封塞113往储药瓶111 底部移动，以使密封塞113与储药瓶111底部形成的空间的压强增大。

可以理解的是，密封塞113与储药瓶111的形状对应，并且密封塞113可以于储药瓶 111内往底部移动，使密封塞113相对于储药瓶111底部的位置发生变化，并且压缩密封塞 113与储药瓶111底部的空气，从而使密封塞113与储药瓶111底部之间的空间中的压强增 大，以使麻醉药液进入到给药管路140内，并通过给药管路140进入到喷头120处。

在本发明实施例中，按压部114可以包括横杆以及竖杆，其中，竖杆垂直设置于横 杆，竖杆与密封塞113连接。从而，用户可以通过按压横杆，使竖杆推动密封塞113，起到使密 封塞113移动的作用。

在本发明实施例中，请参见图1，储药瓶111的底部设置有加药口115，加药口115用 于用户添加麻醉药液于储药瓶111内。

可以理解的是，加药口115设置于储药瓶111的底部，以使用户可以从加药口115添 加麻醉药液于储药瓶111的底部与密封塞113之间。

在本发明实施例中，储药瓶111的表面设置有刻度尺，刻度尺用于用户计量麻醉药 液的用量。

可以理解的是，在储药瓶111的表面设置刻度尺，从而可以根据储药瓶111内液面 的位置判断出麻醉药液的用量，对麻醉药液的用量进行计量。

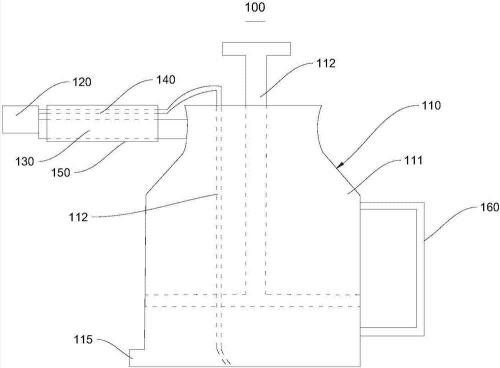

在本发明实施例中，请参见图3，麻醉喷壶100还包括软套管150，喷壶主体110与喷 头120之间的可塑形连接件130以及给药管路140设置于软套管150内。

可以理解的是，可塑形连接件130以及给药管路140为麻醉喷壶100的重要部件，因 此可以设置软套管150套设于可塑形连接件130以及给药管路140，起到对可塑形连接件130 以及给药管路140的保护作用。

在本发明实施例中，请参见图3，麻醉喷壶100还包括手柄160，手柄160设置于喷壶 主体110，手柄160设置有防滑纹。

可以理解的是，设置手柄160与麻醉喷壶100的喷壶主体110，在麻醉喷壶100规格 较大时，可以便于用户握拿。另外，手柄160设置防滑纹，以防止用户握拿麻醉喷壶100时导 致的麻醉喷壶100的滑落。

在本发明实施例中，由于本发明第一实施例提供的上述麻醉喷壶100的结构简单， 从而可以采用一次性材料制造，从而使麻醉喷壶100为一次性使用类型的医疗器械。有效的 解决了麻醉喷壶100用于气管插管前表面麻醉和耳鼻喉科门诊喉镜检查前表面麻醉，如多 次使用同一麻醉喷壶100容易存在交叉感染的风险的问题。

第二实施例

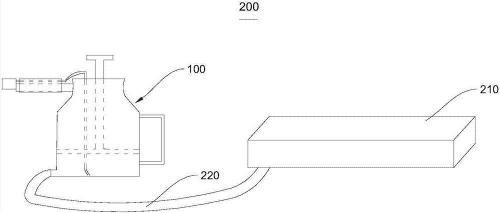

本发明第二实施例提供了一种麻醉药液传输系统200，请参见图4，麻醉药液供给 系统200包括供给装置210、供液管路220以及本发明第一实施例提供的麻醉喷壶100，供给 装置210通过供液管路220与麻醉喷壶100连接，供给装置210用于通过供液管路220供给麻 醉药液至麻醉喷壶100。

综上所述，本发明实施例提供的麻醉喷壶及麻醉药液传输系统，该麻醉喷壶包括 喷壶主体，喷头，可塑形连接件以及给药管路，喷头通过可塑形连接件连接于喷壶主体，可 塑形连接件用于在用户的调整下使喷头相对于喷壶主体的位置发生改变，给药管路的一端 连接于喷头的输入端，给药管路的另一端连接于喷壶主体，给药管路用于从喷壶主体获取 麻醉药液并输出至输入端，麻醉药液经喷头的输出端喷射至目标麻醉位置。该麻醉喷壶可 以实现可塑形连接件用于在用户的调整下使喷头相对于喷壶主体的位置发生改变，从而改 变喷头的角度使药液可以充分地喷射至患者的表面，解决现有技术中麻醉喷壶存在着使患 者的表面麻醉不充分的问题。

为使本发明实施例的目的、技术方案和优点更加清楚，上面结合本发明实施例中 的附图，对本发明实施例中的技术方案进行了清楚、完整地描述，显然，所描述的实施例是 本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施 例的组件可以以各种不同的配置来布置和设计。

因此，以上对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护 的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通 技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范 围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一 个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、 “水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该 发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不 是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不 能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理 解为指示或暗示相对重要性。

在本发明的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、 “安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一 体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接 相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上 述术语在本发明中的具体含义。



说 明 书 附 图

图1

图2

图3

图4
